EK1321017 - Домашняя автоматика KIT NF241
Код товара: EK1321017     Дата внесения в каталог: 08/12/2009

Домашняя автоматика KIT NF241

Изготовитель: DIY
Исполнение:

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK1321017
Домашняя автоматика KIT NF241




С помощью этого устройства
можно автоматизировать
включение-выключение освещения
или других бытовых приборов:
хлопните в ладоши (или щелкните
пальцами, или издайте любой
отрывистый звук) – свет включится;
на следующий хлопок – свет выключится.
Прибор позволяет регулировать
чувствительность микрофона, имеет
небольшие размеры, обладает высокой
надёжностью, прост в изготовлении, не создает
помех в электросети.



Технические характеристики

Напряжение питания: 12 В.
Ток потребления (в режиме удержания реле): <30
мА.
Ток потребления в дежурном режиме: <1 мА.
Мощность подключаемой нагрузки: 1300 Вт.
Размеры печатной платы: 83х38 мм.

Описание работы

На транзисторах VT1-VT3 выполнен простой
усилитель низкой частоты, который усиливает
сигнал с микрофона MIC до необходимого уровня.
Подстроечным резистором VR1 можно
отрегулировать коэффициент усиления.

На транзисторах VT4, VT5 выполнен известный
триггер Шмитта, широко применяемый в
радиотехнических устройствах. Особенностью
триггера является то, что он имеет два устойчивых
состояния, изменяющихся при каждом приходе
сигнала с коллектора транзистора VT3. Таким
образом, при каждом хлопке триггер меняет свое
состояние, и реле периодически включает-
отключает нагрузку.

Светодиод LED1 индицирует срабатывание реле.

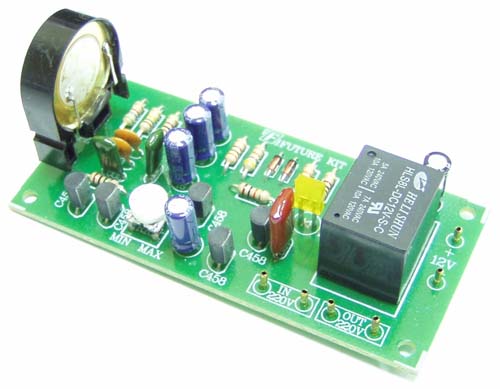

Конструкция

Конструктивно устройство выполнено на
односторонней печатной плате из фольгированного
стеклотекстолита с размерами 83х38 мм.

Для удобства установки устройства в корпус по
краям платы предусмотрены монтажные отверстия
O3 мм.
