NF193 - Набор NF193: Электронная игра «Кто быстрее?» (СНЯТО С ПРОДАЖИ)
Код товара: NF193     Дата внесения в каталог: 06/03/2009

Набор NF193: Электронная игра «Кто быстрее?» (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NF193
Набор NF193: Электронная игра «Кто быстрее?» (СНЯТО С ПРОДАЖИ)




Предлагаемый к сборке
набор позволяет радиолюбителю
собрать простую игровую
приставку. Играть могут двое-трое.
По команде каждый игрок нажимает
на «свою» кнопку. Зажжется только
один светодиод – того игрока, у
которого реакция оказалась быстрее всех.

Данное устройство можно применять в играх, в
жеребьевке, а также для сравнения времени
реакции игроков.



Технические характеристики

Напряжение питания: 9 В.
Ток в режиме покоя: < 1 мА.
Ток в режиме сигнализации: < 2 мА.
Размеры печатной платы: 60x43 мм.

Принцип действия

Допустим, что первой была нажата кнопка S1.
Через резистор R1 и диод D1 на базу транзистора
VT1 поступает напряжение смещения, транзистор
открывается, и в его коллекторной цепи загорается
светодиод LED1. Пока транзистор VT1 открыт, на
его коллекторе – логический «0».

Поэтому, даже если спустя несколько мгновений
после нажатия кнопки S1 будет нажата кнопка S2
(или S3), то ток пойдет по цепи «+9 В – резистор R3
(R5) – диод D4 (D9) – коллектор VT1 - земля».
Соответственно, напряжение смещения на базу
транзистора VT2 (VT3) не попадет, и светодиоды в
их коллекторных цепях не зажгутся.

Если первой будет нажата кнопка S2 или S3 –
рассуждения аналогичны.

Как только будут отпущены все кнопки, устройство
придет в первоначальное состояние.

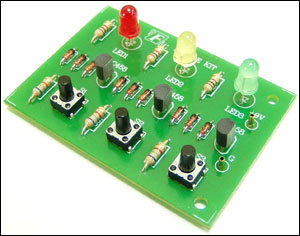

Конструкция

Конструктивно устройство выполнено на печатной
плате из фольгированного стеклотекстолита
размерами 60x43 мм.
