NF234 - Набор NF234: Управляемый светом переключатель (СНЯТО С ПРОДАЖИ)
Код товара: NF234     Дата внесения в каталог: 06/03/2009

Набор NF234: Управляемый светом переключатель (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NF234
Набор NF234: Управляемый светом переключатель (СНЯТО С ПРОДАЖИ)




С помощью этого устройства
можно автоматизировать
включение-выключение
освещения в прихожей
многокомнатной квартиры,
в подъезде жилого дома или
уличного освещения на дачном
участке. Прибор позволяет
регулировать порог
включения-выключения, имеет
небольшие размеры, обладает
высокой надёжностью, прост в
изготовлении, не создает помех
в электросети.



Технические характеристики

Напряжение питания: 12 В.
Ток потребления, не более: 30 мА.
Мощность подключаемой нагрузки: до 1300 Вт.
Размеры печатной платы: 78х40 мм.

Описание работы устройства

Световым датчиком является фоторезистор
LDR, который в зависимости от его
освещенности меняет свое сопротивление.
Через развязывающий конденсатор датчик
подключен к транзистору TR1. Увеличение
освещенности влечет за собой открывание
транзисторного ключа. С коллектора
транзистора TR1 сигнал поступает на триггер,
собранный на транзисторах TR2 и TR3. Триггер
меняет свое состояние при каждом открывании
ключа TR1. Выход одного из триггеров
управляет электромагнитным реле RELAY. Диод
D3, включенный параллельно с катушкой реле,
служит для гашения токов самоиндукции в
момент выключения реле. Кроме того, к плечам
триггера подключены светодиоды LED1 и LED2,
которые индицируют состояние триггера.
Конденсатор C5 необходим для того, чтобы в
момент подачи питания на схему, триггер
инициализировался в положение «реле
отключено». Подстроечным резистором VR1
регулируется чувствительность переключателя.

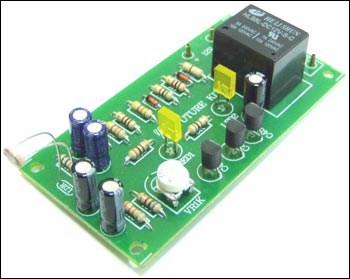

Конструкция

Конструктивно переключатель выполнен на
односторонней печатной плате из
фольгированного стеклотекстолита с
размерами 78х40 мм. Для удобства установки
устройства в корпус по краям платы
предусмотрены монтажные отверстия O3 мм.
