Предлагаемый набор позволит
радиолюбителю собрать простой
и надежный трехканальный
предварительный микрофонный
усилитель. Сигнал каждого из трех
микрофонов усиливается
собственным каскадом операционного
усилителя. Возможна регулировка
уровня от каждого из микрофонов.
Дополнительно в устройстве предусмотрены
входы «MUSIC», к которым можно подключить
линейный выход аудиоаппаратуры с
музыкальной трансляцией. Таким образом,
сигналы с микрофонов можно «накладывать» на
фоновую музыку, как это делается в
профессиональных студиях звукозаписи.
Технические характеристики
Напряжение питания: 9…12 В.
Ток покоя, не более: 1 мА.
Максимальный ток потребления: 50 мА.
Размеры печатной платы: 76х55 мм.
Принцип действия
Сигналы с микрофонов MIC1-MIC3 (микрофоны в
комплект не входят!) поступают на переменные
резисторы VR1 – VR3, которыми можно
регулировать уровень сигнала от каждого
микрофона. С движков переменных резисторов
сигналы поступают на разделительные
конденсаторы С1-С3 и резисторы R1-R3, а далее
– на операционный усилитель DD1. Каждый из
каналов MIC1-MIC3 усиливается отдельным
каскадом операционного усилителя (DD1.1,
DD1.2 и DD1.3, соответственно). Резисторы R7-
R9 служат для обеспечения обратной связи
между входом и выходом усилителя.
С выходов усилителей сигналы поступают на
разделительные конденсаторы С6-С8 и гасящие
резисторы R10-R12, а затем смешиваются
между собой. В эту точку поступает также сигнал
с контактов «MUSIC». Сигнал с линейного
выхода аппаратуры имеет больший уровень, чем
с микрофона, поэтому дополнительный каскад
усиления сигнала не требуется. Уровень сигнала
«MUSIC» регулируется переменным резистором
VR4. Каскад DD1.4 усиливает получившийся
общий сигнал, и через разделительный
конденсатор С9 он поступает на выходные
контакты устройства (“OUT”), а с них – на вход
усилителя мощности. Резистор R14 и
конденсатор С10 служат фильтром питания.

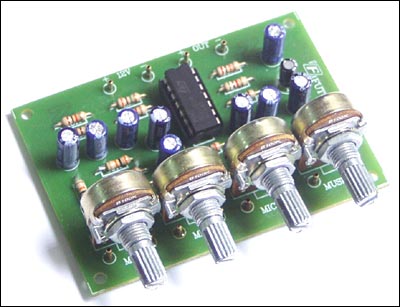

Конструкция
Конструктивно устройство выполнено на
печатной плате из фольгированного
стеклотекстолита размерами 76x55 мм.
Правильно собранное устройство не требует
настройки.
