Предлагаемый набор позволит радиолюбителю собрать сигнализатор ИК излучения.
Сигнализатор очень удобно использовать для контроля исправности пультов
дистанционного управления, ИК-портов мобильных телефонов и ноутбуков и т.п.



Технические характеристики

Напряжение питания: 9 В.
Ток потребления (максимальный): 20 мА.
Ток потребления в режиме ожидания: 0,5 мА.
Дальность обнаружения ИК сигнала
стандартного пульта ДУ: до 10 м.
Размеры печатной платы: 60х29 мм.

Датчиком излучения является элемент IR1. В корпус датчика встроен диод, чувствительный к
ИК излучению, и усилитель сигнала. Датчик имеет три вывода: на вывод 2 подается питание,
с вывода 3 снимается полезный сигнал, а вывод 1 подключен к общему проводу.

Через ограничительный резистор R1 сигнал поступает на пьезоизлучатель PZ, а также на
вход транзисторного ключа VT1-VT2. Нагрузкой ключа является светодиод LED. При каждом
импульсе, подаваемом на вход, ключ открывается, и светодиод LED загорается.

Таким образом, в такт сигналам ИК излучения пьезоизлучатель издает прерывистый звук, а
светодиод – вспыхивает.

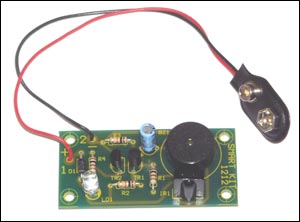

Конструкция

Конструктивно устройство выполнено на односторонне печатной плате из
фольгированного стеклотекстолита с размерами 60х29 мм. Конструкция
предусматривает установку платы в корпус, для этого по краям платы имеются монтажные
отверстия под винты диаметром 3 мм.

Порядок настройки

Правильно собранное устройство не требует настройки. Однако перед его использованием
необходимо проделать несколько операций:
1. проверьте правильность монтажа;
2. проверьте правильность подключения
источника напряжения и включите питание;
3. возьмите пульт ДУ и, направив его в сторону ИК-датчика, проконтролируйте наличие вспышек
светодиода и щелчков пьезоизлучателя.

------------------
