NF281 - NF281 – Сигнализатор влажности (дождя)
Код товара: NF281     Дата внесения в каталог: 27/03/2008

NF281 – Сигнализатор влажности (дождя)

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NF281

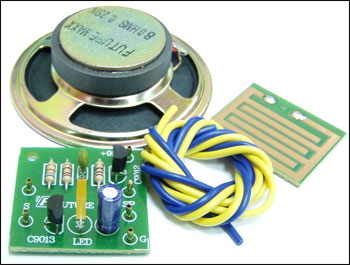

NF281 – Сигнализатор влажности (дождя)




Предлагаемый набор позволит
радиолюбителю собрать простой
и надежный сигнализатор влажности.
При повышении влажности устройство
издает звуковой сигнал, а также
загорается светодиод. Тон сигнала и
яркость свечения светодиода зависят
от уровня влажности.



Технические характеристики

Напряжение питания, В 9
Ток покоя, не более, мА 1 мА
Ток потребления в режиме сигнализации, мА 40 мА
Размеры печатной платы, мм 31х31
Размеры датчика, мм 31x25

Принцип действия

Основой схемы является генератор звуковой
частоты, выполненный на транзисторах TR1 и
TR2. Пока датчик S сухой, его сопротивление
велико, и генератор не работает.

При повышении влажности сопротивление
датчика S уменьшается, и генератор начинает
работать. Чем меньше сопротивление датчика,
тем выше тон звука и яркость свечения
светодиода.

Конструкция

Конструктивно устройство выполнено на
печатной плате из фольгированного
стеклотекстолита размерами 31x31 мм.
Датчиком устройства является печатная плата c
особой конфигурацией печатных проводников,
размерами 31x25 мм.

Порядок включения

Включите сигнализатор. Коснитесь датчика
влажной ваткой – должен раздаться звук или
щелчки, частота которых должна увеличиваться
в зависимости от силы, с которой Вы
прижимаете ватку к датчику (либо от степени
увлажненности ватки).
