NK027 - Регулируемый источник питания 1,2...30В/2А. Набор NK027 (СНЯТО С ПРОДАЖИ)


Код товара: NK027     Дата внесения в каталог: 06/03/2009

Регулируемый источник питания 1,2...30В/2А. Набор NK027 (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NK027
Регулируемый источник питания 1,2...30В/2А. Набор NK027 (СНЯТО С ПРОДАЖИ)



Общий вид набора
NK027 - Регулируемый источник питания (LM317) 1,2…30В/ 2А

Устройство, пользующееся наибольшей популярностью среди радиолюбителей в качестве универсального источника питания. Устройство привлекает внимание своей надежностью и простотой сборки. Для работы источника питания необходим понижающий трансформатор переменного тока 220 В/24 В с максимальным током в вторичной обмотке 2 А. Для поддержания теплового режима микросхемы рекомендуется установить ее на радиатор 100х100х50 мм (в комплект набора не входит). Размеры печатной платы: 50х55 мм. Используется микросхема LM317 (B3170).

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора на соответствие перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- аккуратно впаяйте микросхему;

- проверьте правильность монтажа;

- следуя схеме, подпаяйте провода от понижающего трансформатора;

- включите питание.




Правильно собранное устройство в настройке не нуждается.




Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать корпус для регулируемого источника питания, трансформатор ТП160К, радиатор.

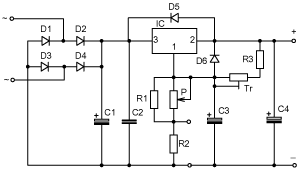

Принципиальная схема набора
NK027 - Регулируемый источник питания (LM317) 1,2…30В/ 2А
