Блок программного управления двигателем. Набор MK306

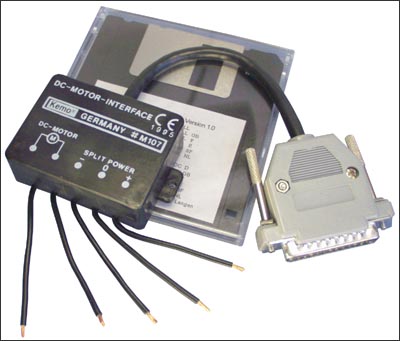

Общий вид набора

Модуль управления двигателем постоянного тока подсоединяется к компьютеру стандартным разъемом к порту, предназначенного для подключения принтера.

Режимы работы двигателя (скорость вращения, направление вращения) могут задаваться либо вручную с клавиатуры, либо с помощью программы. Может использоваться для управления моделями железных дорог и другой автоматикой в комплекте с МК304.

Технические характеристики.

Рабочее напряжение: 5...24 В.

Максимальный ток нагрузки: 2 A.

Порядок сборки и запуска устройства.

Подключите разъём (LPT) к принтерному порту Вашего персонального компьютера (Внимание! Подключение необходимо производить при выключенном питании компьютера!).

К выводам, обозначенным: DC-MOTOR, подключите двигатель постоянного тока.

К выводам, обозначенным: SPLIT POWER «-, 0, +», подключите двухполярный источник питания.

ВНИМАНИЕ!: Во избежание выхода из строя модуля, не присоединяйте двигатель с током потребления больше, чем 2 А, а также с напряжением питания больше 24 В. Кроме того, параметры двигателя постоянного тока должны соответствовать параметрам источника питания. Максимальное время работы модуля при токе нагрузки около 2 А не должно превышать 10 минут, при последующем перерыве в 20 минут!

В качестве источника питания можно использовать как готовый блок питания, так и две батареи.

Правильно собранное устройство не нуждается в настройке.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать подходящий шаговый двигатель P5107 или P5339, источник питания.
