NK102_BEZ_KORPUSA - Таймер 0...10 минут. Набор NK102  (СНЯТО С ПРОДАЖИ)


Код товара: NK102_BEZ_KORPUSA     Дата внесения в каталог: 20/10/2010

Таймер 0...10 минут. Набор NK102 (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NK102_BEZ_KORPUSA



Общий вид набора
NK102 - Таймер 0…10 минут

Таймер предназначен для включения на заранее заданное время различных устройств. Таймер можно использовать для управления освещением в помещении, в фотолабораториях, детских игрушках и т.п. Включение таймера производится кнопкой ТА, которую можно сделать выносной, например, на корпус таймера.

Технические характеристики:

Напряжение питания устройства: 12 В.

Максимальный коммутируемый ток: 5 А.

Размеры печатной платы: 56х45 мм.




Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы пассивных элементов и установите их на плату в соответствии с монтажной схемой;

- установите электромеханическое реле;

- отформуйте выводы и установите транзисторы, в соответствии с монтажной схемой;

- подключите провода от стабилизированного источника питания;

- проверьте правильность монтажа;

- включите питание;

- подстроечным резистором Р установите необходимое время включения таймера.




Правильно собранное устройство не нуждается в настройке.




Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать стабилизированный источник питания, корпус для таймера (рекомендованный – BOX-G027).

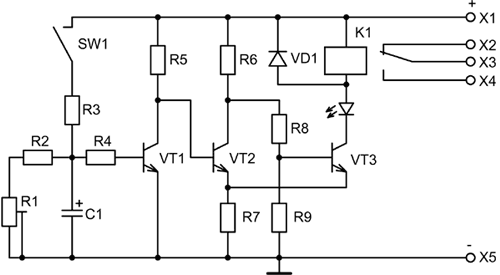

Принципиальная схема набора
NK102 - Таймер 0…10 минут
