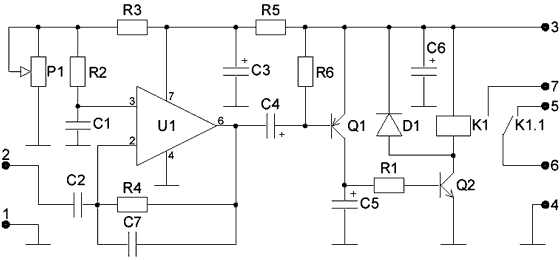

Простое, активируемое голосом, устройство предназначено для использования в передатчиках, радиоприемниках, электронных жучках, диктофонах. Коммутатор автоматически включает и выключает прибор при наличии звука или его пропадании. Напряжение питания устройства 12 В. Размеры печатной платы 35х73 мм.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- в соответствии с монтажной схемой на печатной плате установите панель для микросхемы в плату;

- отформуйте выводы радиоэлементов и установите их на плату в соответствии с монтажной схемой;

- установите реле;

- аккуратно вставьте микросхему в панель;

- установите штыревые контакты в соответствующие места на плате;

- подключите микрофон;

- проверьте правильность монтажа;

- подключите питание.

Подстроечным резистором Р1 регулируется порог срабатывания голосового коммутатора.



Правильно собранное устройство в дополнительной настройке не нуждается.



Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать подходящий стабилизированный источник питания и корпус для голосового коммутатора.
