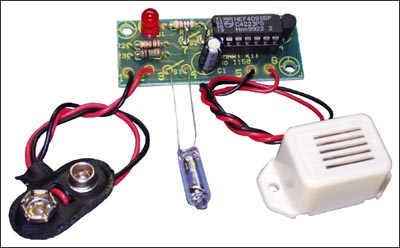

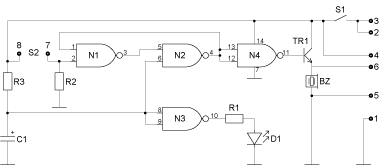

Простое и надежное устройство поможет Вам защитить от нежелательного любопытства содержимое стола, сохранить фамильное серебро в бабушкином буфете и предотвратить пропажу собственности (от миниатюрной сумочки до велосипеда). Ртутный датчик чутко среагирует на механические колебания, а миниатюрный зуммер известит Вас звуковым сигналом. После включения устройства предусмотрена задержка времени срабатывания около 10 сек.

Технические характеристики.

Напряжение питания: 9 В.

Ток потребления в ждущем режиме

(со светодиодом): 8 мА.

Ток потребления в ждущем режиме

(без светодиода): 1 мА.

Ток потребления в режиме «тревога»: 22 мА.

Размер печатной платы: 20х51 мм.



Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы резисторов, конденсатора и транзистора так, чтобы они легко входили в соответствующие места на плате и поочередно их установите;

- установите панель под микросхему;

- аккуратно вставьте микросхему в панель;

- припаяйте провода зуммера, ртутного выключателя, батарейного разъема, выключателя;

- проверьте правильность монтажа.



Правильно собранная схема в дополнительной настройке не нуждается.



Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать источник питания, корпус для охранной сигнализации.
