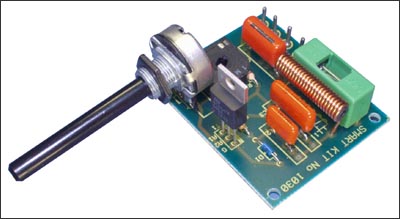

Устройство можно использовать для плавной регулировки яркости освещения в помещении. Миниатюрность этого регулятора дает возможность устанавливать его практически в любом удобном для Вас месте. Преимуществом регулятора является наличие в нем LC фильтра, который препятствует проникновению импульсных помех в сеть.

Устройство предназначено для работы совместно с лампами накаливания напряжением 220 В и максимальной мощностью не более 800 Вт. Размеры печатной платы: 46х57 мм.



Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плату согласно монтажной схеме;

- установите штыревые контакты и держатель под предохранитель;

- проверьте правильность монтажа;

- включите питание;

- подстроечным резистором Р1 установите минимальный уровень яркости ламп;

- переменным резистором Р2 регулируется яркость от минимального уровня до максимального.



Правильно собранное устройство в настройке не нуждается.



Внимание!

Устройство находится под напряжением 220 В.

Соблюдайте основные правила техники безопасности при работе!

Неосторожное обращение с устройством, находящимся под высоким напряжением, может привести к несчастному случаю. Напряжение свыше 36 В опасно для жизни!
