Устройство защиты от накипи. Набор NK299

Общий вид набора

Прибор предназначен для защиты трубопроводов стиральных и посудомоечной машин, отопительных систем и т.п. от образования накипи на внутренних поверхностях трубопроводов. Электромагнитное поле устройства (декальцинатора) поляризует соли и минералы, содержащиеся в воде, и препятствует их осаждение на поверхность.

Напряжение питания 9..12 В. Потребляемый ток не более 50 мА. Размеры печатной платы 56х24 мм.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на печатной плате;

- установите панельку микросхемы. Внимание! Не допускайте попадания флюса на контакты панельки;

- установите микросхему в панель. Обратите внимание на установку панельки и микросхемы в соответствии с маркировкой, показанной на печатной плате;

- установите светодиод;

- припаяйте провода электропитания;

- изготовьте две обмотки на водопроводной трубе. Можно использовать провод ПЭВ-0,3…0,8 мм;

Примечание:каждая обмотка содержит по 30 витков, намотанных виток к витку. Расстояние между обмотками 15…20 см. Обмотки должны быть надежно закреплены на водопроводной трубе. Во избежание короткого замыкания, свободные концы обмоток должны быть изолированы.

- подключите выводы обмоток электромагнитного излучателя;

- включите питание.

Правильно собранное устройство в дополнительной настройке не нуждается.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать подходящий стабилизированный источник питания, корпус BOX-G027.

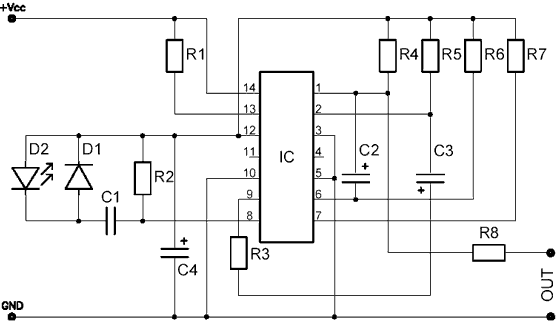

Принципиальная схема набора
