NK148 - Буквенно-цифровой индикатор на светодиодах 12В. Набор NK148 (СНЯТО С ПРОДАЖИ)


Код товара: NK148     Дата внесения в каталог: 26/04/2007

Буквенно-цифровой индикатор на светодиодах 12В. Набор NK148 (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NK148
Буквенно-цифровой индикатор на светодиодах 12В. Набор NK148 (СНЯТО С ПРОДАЖИ)



Общий вид набора
NK148 - Буквенно-цифровой индикатор на светодиодах

С помощью этого набора можно получить визуальное отображение светящихся букв и цифр. Знаковый индикатор удобно использовать в качестве наборной рекламы.

Для улучшенного эффекта использованы особенно яркие светодиоды, поставляются комплекты жёлтых, зелёных или красных светодиодов (цвет свечения указан в инструкции). Напряжение питания устройства 12 В, ток потребления 100…300 мА в зависимости от количества подключенных светодиодов. Размеры печатной платы 92х67 мм.

Внимание! Соблюдайте полярность при установке светодиодов, катод светодиода имеет короткий вывод.




Порядок сборки:

- вскройте упаковку, проверьте комплектность набора на соответствие прилагаемой спецификации;

- согните выводы резисторов, для того чтобы они легко входили в соответствующие места на плате и поочередно их впаяйте;

- если возникли трудности по установке элементов в монтажную плату (диаметр отверстия меньше диаметра ножки элемента), это легко исправить при помощи шила.

ОСТОРОЖНО! Чрезмерное увеличение диаметра отверстия приводит к усложнению процесса пайки;

- проверьте правильность монтажа;

- следуя схеме, подпаяйте провода от стабилизированного источника питания;

- включите питание, правильно собранная схема должна работать без дополнительной настройки.




Рекомендации по совместному использованию электронных наборов.

Для управления знаковым индикатором наиболее удобно использовать набор NK149.

Вы можете выбрать подходящий источник питания, корпус BOX-G100, а также много других интересных устройств в рубрике световые эффекты.

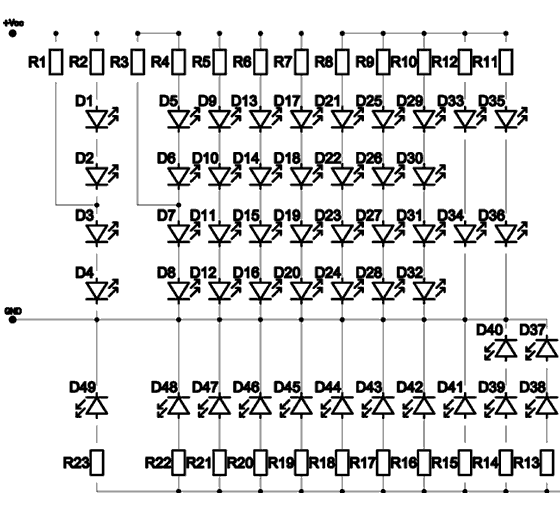

Принципиальная схема набора
NK148 - Буквенно-цифровой индикатор на светодиодах

Распечатать
