NK139 - Конвертер 100...200МГц. Набор NK139 (СНЯТО С ПРОДАЖИ)


Код товара: NK139     Дата внесения в каталог: 26/04/2007

Конвертер 100...200МГц. Набор NK139 (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NK139
Конвертер 100...200МГц. Набор NK139 (СНЯТО С ПРОДАЖИ)



Общий вид набора
NK139 - Конвертор 100…200 МГц

Конвертор позволит Вам стать наблюдателем радиоэфира и окунуться в увлекательный мир радиосвязи. С помощью конвертора можно принимать сигналы радиостанций на обычный УКВ радиоприемник, работающий в диапазоне 64…108 МГц с частотной модуляцией. Вы сможете прослушивать любительские радиостанции диапазона 144...148 МГц (сигналы с международной космической станции), звуковое сопровождение телевизионных программ, а также убедиться, насколько не защищены Ваши разговоры по радиотелефону.

Конвертор подключается между антенной и антенным входом приемника.




Технические характеристики:

Напряжение питания устройства: 9 В.

Чувствительность: 0,8 мкВ.

Соотношение сигнал/шум: 10 дБ.

Размеры печатной платы: 85х95 мм.




Порядок сборки и настройки конвертора:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы транзисторов SF245 (BF199, A2F45), компонентов и установите их в соответствии с монтажной схемой;

- подключите потенциометры к плате;

- подключите источник питания, соблюдая полярность;

- проверьте правильность монтажа;

- приемная антенна подключается к контактам 1 и 2;

- к контактам 3 и 4 подключается антенный вход Вашего приемника, при этом, выводы 2,3 необходимо заземлить;

- включите питание;

- настройте Ваш радиоприемник на свободную частоту диапазона 98…104МГц;

- подстроечным конденсатором С10 и резистором Р2 настройте конвертор на принимаемую станцию (грубая настройка);

- произведите точную настройку переменным резистором Р1;

- чувствительность конвертора регулируется подстроечным конденсатором С2, а С10 устанавливает диапазон в пределах регулировки Р2;

ВНИМАНИЕ! Параметры, регулируемые С2, С10 и Р2 – взаимосвязаны, поэтому, в случае неудовлетворительной работы конвертора, повторите процедуру настройки.

Примечание: вращение движков С2, С10 производите неметаллической отверткой.

- после окончательной установки С2, С10, грубая настройка на принимаемую станцию осуществляется резистором Р2, а точная – Р1.




Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать корпус для конвертора, источник питания, а также другие устройства из раздела приемо-передающие устройства.

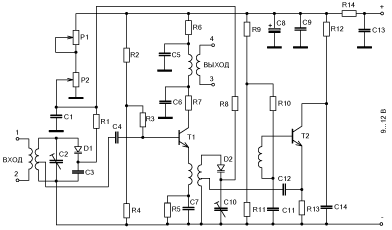

Принципиальная схема набора
NK139 - Конвертор 100…200 МГц
