NM8011 - Тестер RS-232. Набор NM8011 (СНЯТО С ПРОДАЖИ)


Код товара: NM8011     Дата внесения в каталог: 27/03/2008

Тестер RS-232. Набор NM8011 (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NM8011
Тестер RS-232. Набор NM8011 (СНЯТО С ПРОДАЖИ)



Общий вид набора
NM8011 - Тестер RS-232

Тестер предназначен для проверки и поиска неисправностей в аппаратной части интерфейса RS-232.

Тестер состоит из двух светодиодов (красного и зеленого, включенных встречно-параллельно) и двух ограничительных резисторов (R1, R2) сопротивлением 470 Ом.




Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- в соответствии с монтажной схемой на печатной плате впаяйте светодиоды;

- при установке светодиодов необходимо соблюдать полярность;

- элементы, обозначенные на плате, но не указанные в перечне элементов не устанавливать;

- присоедините к контактам 1 и 2 многожильные изолированные провода, длиной 15…20 см (красный и черный соответственно);

- для удобства пользования тестером к свободным концам проводов желательно присоединить щупы диаметром около 1,5 мм и длиной 50…70 мм;

- возможно использование небольшого корпуса подходящего размера (например старый использованный маркер, в корпусе которого можно установить печатную плату и положительный щуп, второй щуп выводится проводом (черный от конт.2)), в корпусе необходимо предусмотреть отверстия для светодиодов;

- проверьте правильность монтажа.




Правильно собранное устройство в настройке не нуждается.




Рекомендации по применению тестера.

1. Соединить отрицательный вывод тестера (черный провод) к конт.7 (общий провод) разъема RS-232 во время работы теста.

2. Вторым выводом тестера поочередно касаются проверяемых контактов разъема порта RS232. При проверке выходной линии порта красный светодиод включается при положительном напряжении на проверяемом выводе, зеленый – при отрицательном.

3. Следует обратить внимание на то, что иногда входы порта RS-232 могут иметь внутренний резистор привязки к определенному уровню, необходимый в тех случаях, когда порт не активен. В этом случае светодиоды тестера будут включены, но при этом яркость их свечения будет значительно ниже, чем если бы тестер был подключен к выходной линии.

С учетом этих особенностей тестер может быть использован для поиска самых разных неисправностей аппаратной части интерфейса RS-232.

Дополнительные возможности тестера RS-232.

Данный тестер можно с успехом использовать для проверки электрооборудования автомобиля.

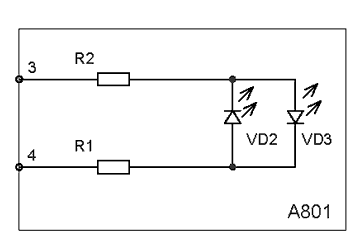

Принципиальная схема набора
NM8011 - Тестер RS-232
