EK-1674MODULE - Модуль EK-1674Module - Повышающий стабилизированный преобразователь 3,3 В / 5 В.
Код товара: EK-1674MODULE     Дата внесения в каталог: 20/05/2009

Модуль EK-1674Module - Повышающий стабилизированный преобразователь 3,3 В / 5 В.

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-1674MODULE
Модуль EK-1674Module - Повышающий стабилизированный преобразователь 3,3 В / 5 В.



EK-1674Module - Повышающий стабилизированный преобразователь 3,3В / 5В

Повышающий стабилизированный преобразователь 3,3В / 5В, 200мА.

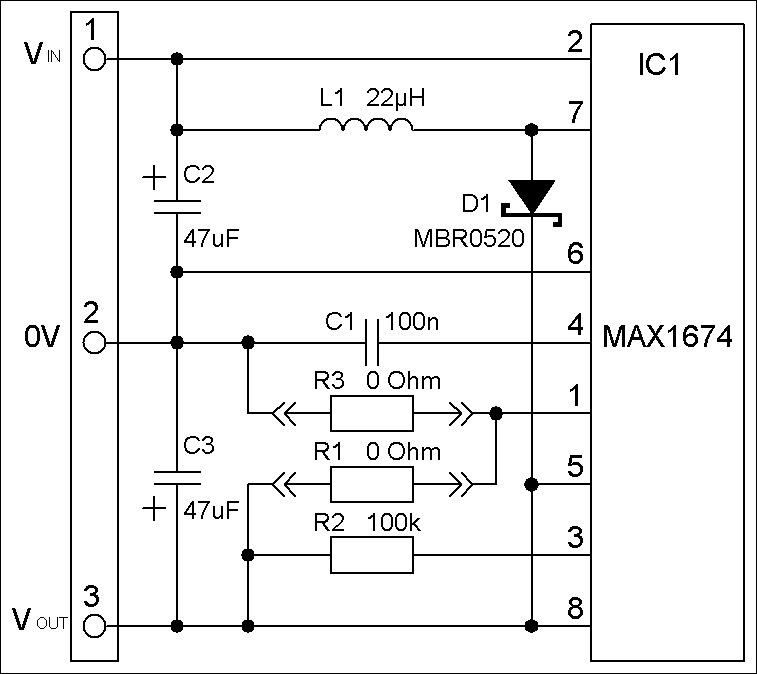

Преобразователь имеет два режима:

1. – повышающий 5В (установлена перемычка R3, перемычка R1 удалена) режим по умолчанию. В этом режиме, напряжение питания модуля должно быть в пределах 0,7В….5В

2. – повышающий 3,3В (установлена перемычка R1, перемычка R3 удалена). В этом режиме, напряжение питания модуля должно быть в пределах 0,7В….3,3В

Не рекомендуется превышать выходной ток более 200мА.

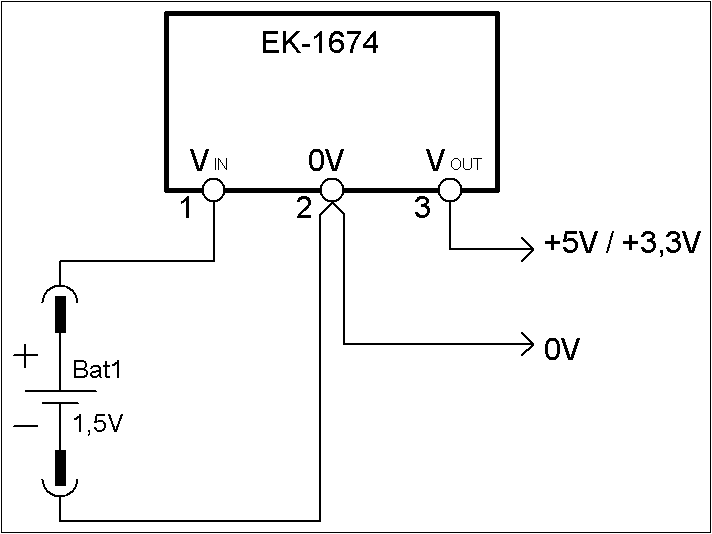

Преобразователь может быть использован для питания портативных устройств, радиолюбительских конструкций на микроконтроллерах или логических ИС. Для зарядки портативных USB-устройств и.т.д.

Технические характеристики

Параметр Значение
Рабочее напряжение 1,1…5В
Минимальное рабочее напряжение 0,7В
Допустимые напряжения на вх. -0,3…+6В
Максимальный выходной ток (при вых. 3,3В) 420мА
Максимальный выходной ток (при вых. 5В) 285мА
Максимальный КПД 94%
Диапазон рабочих температур -40°C ... +85°C
Размер Д, Ш, В 17мм, 12мм, 5мм

Снимаемый на выходе ток, при выход напряжении 5В

Напряжение питания Выходной ток
0,7В 5мА
0,9В 10мА
1,0В 15мА
1,1В 100мА
1,7В 200мА
1,8В 285мА

Снимаемый на выходе ток, при выход напряжении 3,3В

Напряжение питания Выходной ток
0,7В 20мА
0,8В 60мА
0,9В 100мА
1,6В 200мА
2,0В 420мА

Ссылки по теме

1. Описание MAX1674
        http://ekits.ru/docs/MAX1674.pdf
