EK-2006_6MODULE - Модуль EK-2006/6Module - Автоматическое зарядное устройство для 6В SLA-аккумуляторов.
Код товара: EK-2006_6MODULE     Дата внесения в каталог: 07/08/2008

Модуль EK-2006/6Module - Автоматическое зарядное устройство для 6В SLA-аккумуляторов.

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-2006_6MODULE
Модуль EK-2006/6Module - Автоматическое зарядное устройство для 6В SLA-аккумуляторов.



EK-2006/6Module - Автоматическое зарядное устройство для 6В SLA-аккумуляторов

Автоматическое зарядное устройство для 6В SLA-аккумуляторов

Технические характеристики:

Параметр Значение
Напряжение питания 12...20В
Потребление тока от источника питания 12В, в режиме заряда 0,4А
Напряжение окончания заряда 7,4В
Ток заряда 0,45...0,5А
Размеры модуля 63мм х 51мм

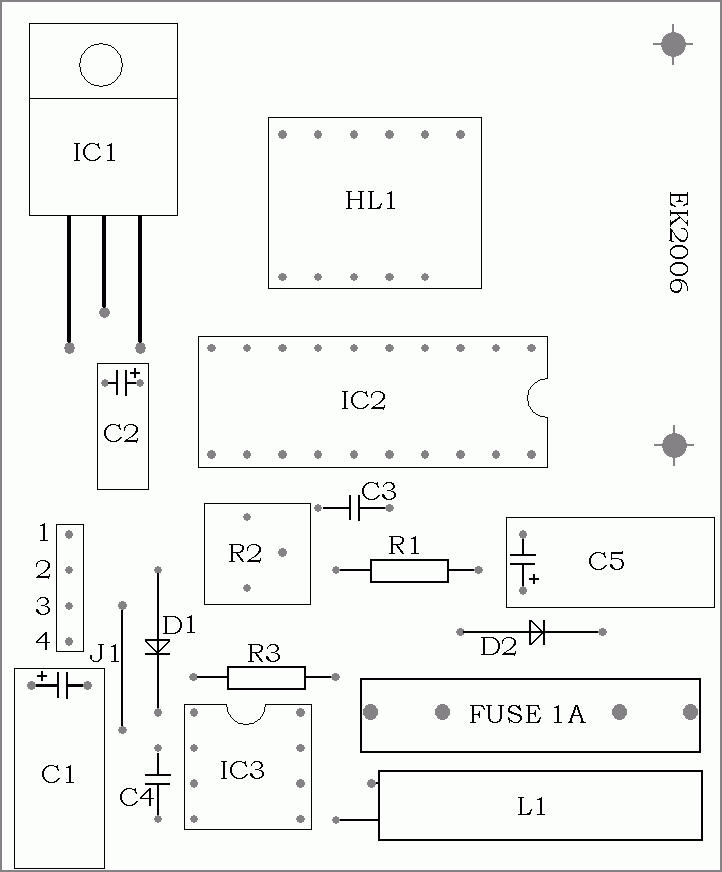

Перечень элементов

Позиция Номинал Количество
IC1 L7805 1шт
IC2 Attiny26 (запрограммированный) 1шт
IC3 MC34063 1шт
D1 1N5819 1шт
D2 1N5819 1шт
HL1 MT-30361 1шт
C1 220uF x 25V 1шт
C2 100uF x 16V 1шт
C3 0,33uF 1шт
C4 560pF 1шт
C5 220uF x 25V 1шт
R1 20Ком 1шт
R2 10Ком (подстроечный) 1шт
R3 0,47 Ом 1шт
L1 100uH 1шт
F1 1A 1шт

Описание

Свинцовые необслуживаемые аккумуляторы, благодаря низкой стоимости и малому саморазряду, широко используются: в системах резервного питания, охранных и противопожарных системах, переносных приборах, электроинструментах и многих других устройствах.

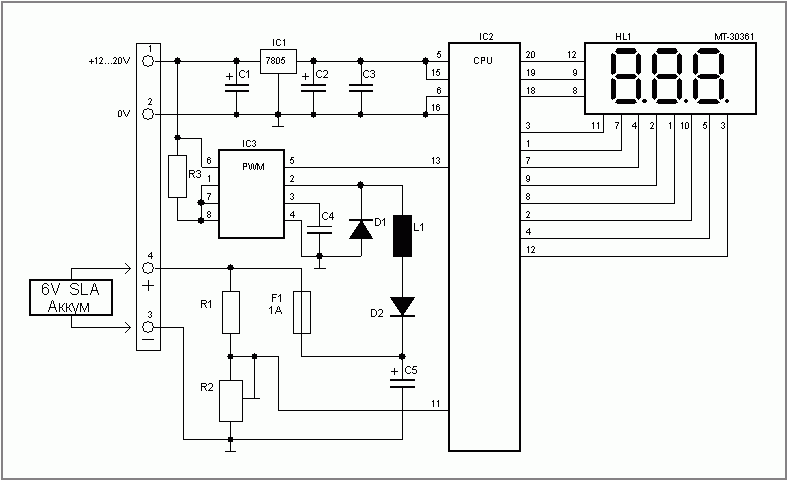

EK-2006/6 – полностью автоматическое зарядное устройство, предназначено для заряда 6-вольтовых свинцовых аккумуляторов емкостью более 2A/h. Аккумуляторы с большей емкостью также могут заряжаться описываемым устройством, но с увеличением емкости – увеличивается время заряда. В устройстве реализован циклический режим заряда, что значительно сокращает время заряда. Заряд происходит постоянным током около 0,45…0.5А и поддерживается стабильным в течение всего цикла заряда. Встроенный 3-х разрядный индикатор, в процессе заряда, отображает текущее напряжение аккумулятора с точностью до одной сотой вольта. Как только напряжение на аккумуляторе достигнет 7,4 Вольта - произойдет отключение зарядного тока и на светодиодном индикаторе начнет мигать сообщение «FUL». После окончания заряда, аккумулятор может оставаться подключенным к зарядному устройству продолжительное время, при этом само зарядное устройство может быть обесточено. В этом режиме, потребление схемой от аккумулятора не превышает 0,0005А.

Зарядное устройство питается от нестабилизированного источника питания (трансформатор + диодный мост + фильтрующий конденсатор емкостью не менее 1000мкФ) напряжением от 12 до 20В. При питании напряжением от 20 до 25В, на интегральный стабилизатор 7805, с помощью суперклея или винта, следует установить небольшой радиатор (это может быть полоска металла). Источник питания должен обеспечивать достаточный ток. Зарядное устройство защищено от переполюсовки аккумулятора предохранителем 1А.

Внимание! Не допускайте переполюсовки питающего напряжения!

Ссылки по теме

1. Описание контроллера ATtiny26
        http://ekits.ru/docs/attiny26.pdf

2. Описание светодиодного индикатора
        http://melt.com.ru/files/file1729.pdf

3. Описание ШИМ-контроллера
        http://ekits.ru/docs/mc34063a.pdf
