EK-1007MODULE - Модуль EK-1007Module - встраиваемый вольтметр + амперметр
Код товара: EK-1007MODULE     Дата внесения в каталог: 07/08/2008

Модуль EK-1007Module - встраиваемый вольтметр + амперметр

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-1007MODULE

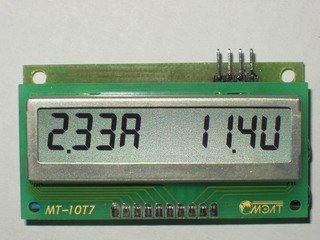

Модуль EK-1007Module - встраиваемый вольтметр + амперметр


Собранный и настроенный модуль.

EK-1007 Module - Встраиваемый вольтметр + амперметр постоянного тока. Собранный и настроенный модуль

Встраиваемый вольтметр + амперметр

Технические характеристики:

Параметр Значение
Напряжение питания 6...35V
Потребляемый ток 5mA
Диапазон измеряемых напряжений 0...+51V
Диапазон измеряемых токов 0...2,55А
Дискретность измерения напряжения 0,1V
Дискретность измерения тока 10mA
Точность измерения напряжения 0,5%
Точность измерения тока (0...1,5А) 2%
Точность измерения тока (1,5...2,55А) 4%
Размеры модуля: ШхДхВ (мм) 66х35х16

Перечень элементов:

Позиция Номинал Количество
IC1 78L05 1шт
IC2 ATtiny26 (запрограммированный) 1шт
LCD1 MT-10T7 1шт
R1 160K 1шт
R2 10K подстроечный 1шт
R3 10K подстроечный 1шт
R4 62 Ом 1шт
C1 22uF 1шт
C2 22uF 1шт
C3 22uF 1шт
C4 22uF 1шт
con1 PLS-4R 1шт
con2 PLS-10 1шт

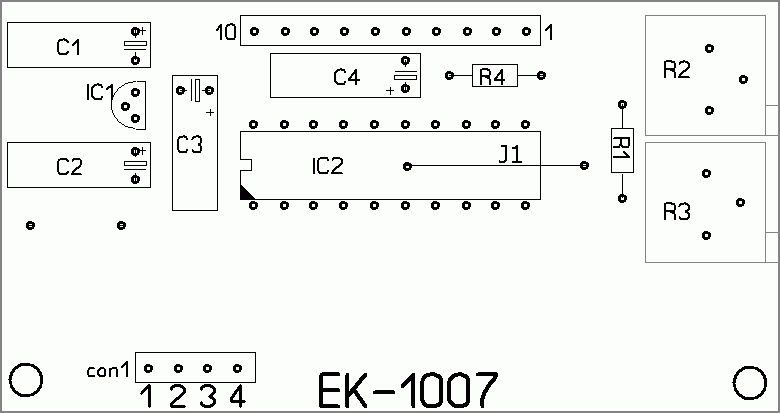

  Печатная плата 1шт

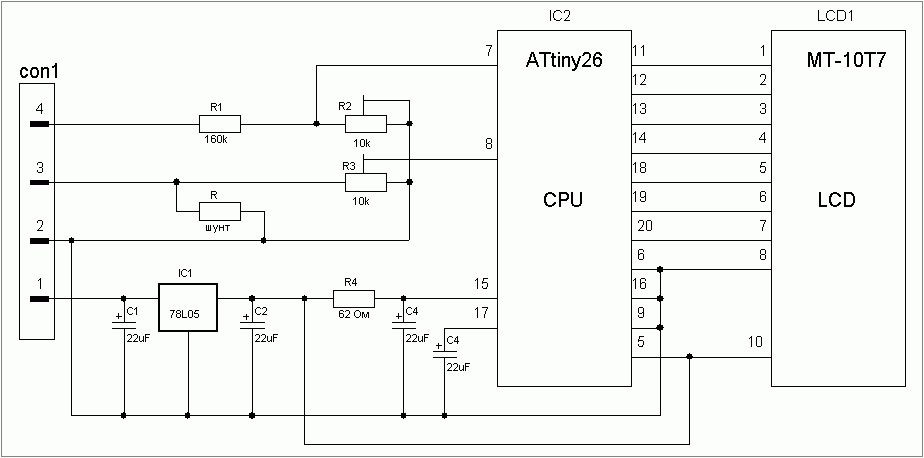

Принцип работы:

Прибор питается стабилизированным напряжением 5В, формируемым интегральным стабилизатором 78L05. Измеряемое напряжения с 4-го контакта разъема CON1 поступает на входной делитель R1 и R2, с этого делителя на 7-й канал ADC микроконтроллера. Резистором R2 калибруется прибор по показанию эталонного вольтметра. Напряжение с низкоомного шунта (0,08 Ом), через делитель R3 поступает на 8-й канал ADC микроконтроллера и используется для измерения протекающего тока. Резистором R3 калибруется прибор по показанию эталонного амперметра. В качестве шунта используется дорожка печатной платы. Опорное напряжение формируется внутренней схемой микроконтроллера (вывод 17). Прибор питается от источника питания напряжением от 6 до 35В, контакт 1 разъема CON1. Вычисленные значения напряжения и тока выводятся на жидкокристаллический дисплей. В левой части дисплея отображается измеренное значение тока и заканчивается буквой «А» (амперы). В правой части – измеренное напряжение, заканчивается буквой «U». Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-индикатора. Плата LCD-индикатора установлена поверх платы контроллера. При питании напряжением более 35В, прибор следует питать через ограничивающий резистор или стабилитрон.

Описание

Устройство является более продвинутой и экономичной заменой модуля EK-2501. Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

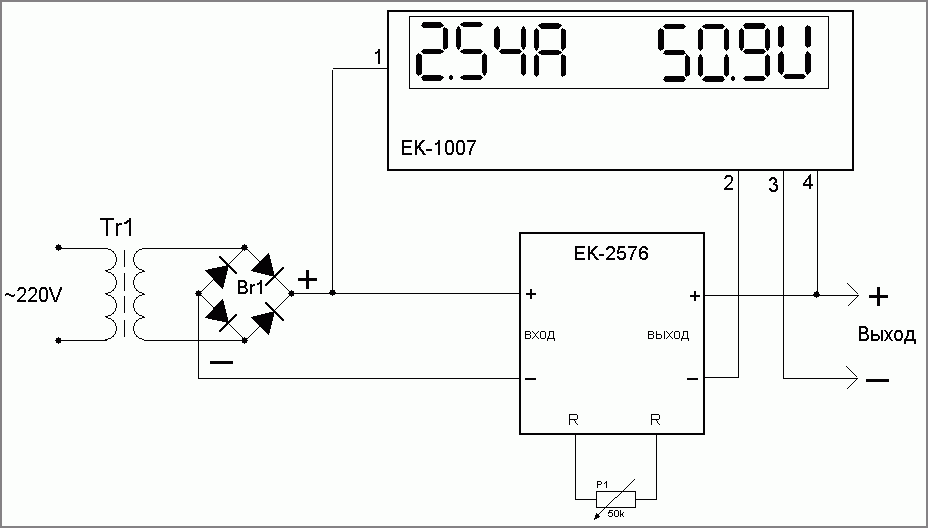

Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором EK-2576.

Внимание! При подключении соблюдайте полярность!

Ссылки по теме

1. Описание контроллера ATtiny26
        http://ekits.ru/docs/attiny26.pdf

2. Описание LCD-дисплея
        http://melt.com.ru/work/display/149
