EK-713MODULE - EK-713Module - модуль интеллектуального зарядного устройство для двух или четырех Ni-Cd или Ni-Mh аккумуляторов.
Код товара: EK-713MODULE     Дата внесения в каталог: 07/08/2008

EK-713Module - модуль интеллектуального зарядного устройство для двух или четырех Ni-Cd или Ni-Mh аккумуляторов.

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-713MODULE
EK-713Module - модуль интеллектуального зарядного устройство для двух или четырех Ni-Cd или Ni-Mh аккумуляторов.



EK-713Module - зарядное устройство для 2-х
или 4-х Ni-Cd или Ni-Mh аккумуляторов

Модуль интеллектуального зарядного устройства для двух или четырех Ni-Cd или Ni-Mh аккумуляторов, типа AA

Технические характеристики:

Параметр Значение
Напряжение питания 12 В
Ток заряда в течение всего цикла заряда (2 или 4 аккумулятора) 0,5 А
Ток потребления от источника (2 аккумулятора, ток заряда 0,5 А) 0,21 А
Ток потребления от источника (4 аккумулятора, ток заряда 0,5 А) 0,33 А
Время заряда 1800mA/h аккумуляторов 3,5..4 час
Емкость аккумуляторов рекомендуемых для зарядки 500..2300mA/h
Число заряжаемых аккумуляторов типа AA 2 или 4 шт
Таймер отключения быстрого заряда 264 мин
Размеры печатной платы 37x41 мм

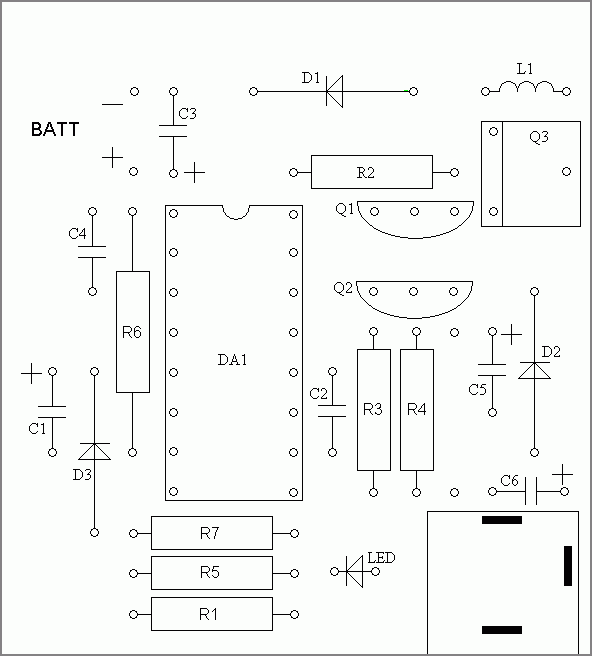

Перечень элементов зарядного устройства:

Позиция Номинал Количество
C1 1 мкФ х 63 В 1 шт
C2 200 пФ 1 шт
C3 10 мкФ х 63 В 1 шт
C4 0,1 мкФ 1 шт
C5 220 мкФ х 25 В 1 шт
C6 10 мкФ х 63 В 1 шт
Q1 2N3904 1 шт
Q2 2N3906 1 шт
Q3 IRF9530 1 шт
D1 1N5819 1 шт
D2 1N5819 1 шт
D3 1N4148 1 шт
D4 LED 1 шт
L1 200 uH 1 шт
R1 360 Oм 1 шт
R2 5,1 кОм 1 шт
R3 1 Ом 1 шт
R4 1 Ом 1 шт
R5 510 Ом 1 шт
R6 68 кОм 1 шт
R7 22 кОм 1 шт
DA1 MAX713CPE 1 шт
  Гнездо питания 1 шт
  Печатная плата 1 шт

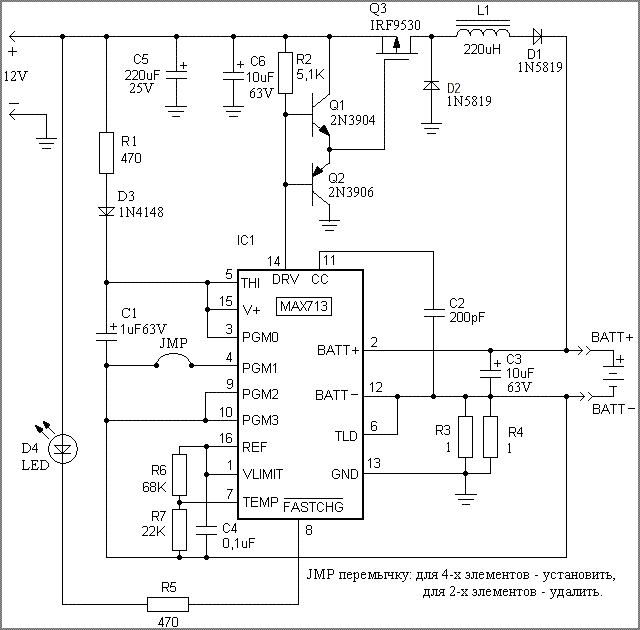

Порядок работы устройства и рекомендации:

"EK-713" - Зарядное устройство для 2-х или 4-х Ni-Cd или Ni-Mh аккумуляторов, емкостью от 500 до 2300mA/h. Устройство предназначено для заряда аккумуляторов в любом заряжено/разряженном состоянии т.е. на заряд можно ставить не только полностью разряженные элементы, но и полу-разряженные и даже полностью заряженные, контроллер вовремя определит момент полного заряда и переключит устройство в режим капельного заряда, для компенсации саморазряда. Заряд происходит стабильным током 500mA и не меняется в течение всего цикла заряда. Для заряда батареи из 2-х элементов - на печатной плате необходимо отключить от схемы четвертую ножку микросхемы MAX713CPE, (перерезать дорожку). Для заряда батареи из четырех элементов - ни каких доработок не требуется. Устройство питается от блока питания от игровой приставки "Сега" или любого источника питания 12 Вольт с выпрямленным и отфильтрованным напряжением (не менее 2200 мкФ). При питании "EK-713" от бортовой сети автомобиля, при включенном двигателе, импульсные помехи могут маскировать deltaV и устройство может не верно определять момент окончания заряда. Ключевой транзистор работает в импульсном режиме, благодаря этому "EK-713" имеет высокий КПД и соответственно транзистор не нуждается в радиаторе. Устройство выполнено на специализированном контроллере MAX713 фирмы MAXIM. В случае если будут установлены неисправные элементы и устройство не дождется окончания заряда, то таймер контроллера отключит заряд по истечении 4,5 час. Все элементы в батарее должны быть примерно в одинаковом заряжено/разряженном состоянии, т.е к примеру, в случае если один элемент батареи будет заряжен на 20% а остальные на 50% от по окончании заряда эти элементы будут немного перезаряжены, а один (что ранее был 20%) недозаряжен. Так-же не допускается одновременный заряд элементов разной номинальной емкости. Не допускается заряд солевых, алкалиновых и любых других батареек! Не забывайте, что полные циклы заряд-разряд продлят срок службы аккумуляторов и позволят максимально использовать их емкость в течение их срока эксплуатации. При подключении устройства к источнику питания соблюдайте полярность, в противном случае устройство может выйти из строя. Регулярно протирайте спиртом контакты зарядного устройства.

Порядок заряда: элементы могут быть установлены как до включения устройства так и после.

При вынимании элементов из зарядного устройства или установке другой батареи - таймер зарядника обнуляется. Свечение светодиода свидетельствует о том что идет заряд, после окончания заряда - светодиод гаснет. Если на заряд будет установлена полностью заряженная батарея, то по истечении 11 минут контроллер убедится в этом и отключит заряд.

Внимание! Аккумуляторы и корпус в комплект не входят!
