EK-LIGHT64KIT - Конструктор EK-Light64Kit - светодиодная головка и управляющий драйвер
Код товара: EK-LIGHT64KIT     Дата внесения в каталог: 07/08/2008

Конструктор EK-Light64Kit - светодиодная головка и управляющий драйвер

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-LIGHT64KIT
Конструктор EK-Light64Kit - светодиодная головка и управляющий драйвер

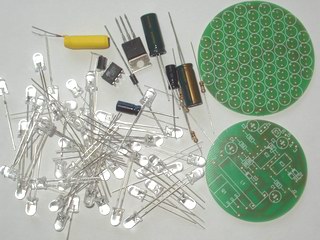

Печатная плата и набор всех необходимых деталей для самостоятельной сборки светодиодной головки и управляющего драйвера. 5 уровней яркости.

EK-Light64Kit - светодиодная головка и управляющий драйвер

Технические характеристики:

Параметр Значение
Напряжение питания с установленной J1 3,6В…5,5В
Напряжение питания без установленной J1 5,0В…16В
Потребляемый ток при 4,8В. При максимальной яркости 0,44А
Потребляемый ток при 4,8В. При минимальной яркости 0,02А
Потребляемый ток при 12В. При максимальной яркости 0,12А
Выходное напряжение ~24В
Количество уровней яркости 5
Количество светодиодов в матрице 64шт
Диаметр печатной платы светодиодной сборки 58мм
Диаметр печатной платы преобразователя 49мм
Угол половинной яркости 20…30гр
Цвет свечения белый

Перечень элементов:

Позиция номинал количество
HL1-HL64 5W4CC (18000-20000 mcd) 64 шт
IC1 78L05 1шт
IC2 ATtiny13 (запрограммированный) 1шт
IC3 К449КП1ВР 1шт
Q1 IRLZ24N 1шт
С1 470х25В 1шт
С2 22х63В 1шт
С3 22х63В 1шт
С4 470х25В 1шт
D1 1N4148 1шт
D2 1N4148 1шт
D3 1N5819 1шт
R1 300 Ком 1шт
R2 10 Ком 1шт
R3 820 Ом 1шт
R4 0,47Ом 1шт
L1 220 mH 1шт
J1 PLS2 1шт
  PLS2 1шт
  PLS4 1шт
  Плата контроллера 1шт
  Плата светодиодной матрицы 1шт

Описание:

EK-Light64Kit включает в себя контроллер напряжения со стабилизатором тока (EK-1308) и матрицу светодиодов (EK-Light64). Матрица состоит из 64-х суперярких светодиодов 5W4CC (18000-20000mcD каждый). Контроллер формирует безопасный для светодиодов ток, и поддерживает стабильный ток во всем диапазоне питающих напряжений. Безопасный ток позволяет максимально продлить ресурс светодиодной матрицы. Контроллер позволяет одной кнопкой: включать, выключать и выбирать один из пяти уровней яркости. В выключенном состоянии схема обесточена и не потребляет тока от источника питания. При включении матрица загорается с максимальной яркостью, и каждое последующее замыкание кнопки убавляет яркость примерно в два раза. Удержание кнопки в нажатом состоянии, в течение 0,5…1 сек. отключает матрицу, независимо от текущего уровня яркости. Модуль предназначен для конструирования фонаря. Регулируемая яркость, позволяет экономно расходовать энергию батареи, что очень важно находясь в дали от розеток и батареечных магазинов :) … Оптимальный вариант питания, это 4 Hi-Cd аккумулятора. При использовании 4-х аккумуляторов емкостью 2500mAh, полного заряда хватает на: 5 час непрерывной работы, при максимальной яркости, или более чем на 5 суток, при минимальной яркости. В режиме минимальной яркости сконструированный фонарь можно использовать как источник дежурного освещения.

При питании устройства напряжением менее 5,5В, на плате контроллера следует установить джампер J1. При питании более 5,5В, джампер J1 необходимо удалить!

Последовательность сборки и настройки

1. Установите на плату и запаяйте перемычку J2, затем все остальные элементы, дроссель L1 необходимо приклеить к плате суперклеем. При монтаже светодиодов соблюдайте полярность. Светодиоды очень чувствительны к статическому электричеству!

2. При необходимости конденсаторы С1…С4 могут быть установлены.

3. Проверьте правильность монтажа, удалите с печатной платы остатки флюса.

3. Соблюдая полярность, подключите светодиодную матрицу к плате контроллера, контакт 1 к 1 контакту, контакт 2 к 2-у контакту.

4. Соблюдая полярность, подайте питание: плюс на 3-й контакт контроллера, минус на 6-й. Кнопку S1 к контактам 4 и 5.

5. Правильно собранный модуль в настройке не нуждается.

6. Резисторы R5 и R6 не используются.

Не замыкайте отдельные светодиоды матрицы в рабочем состоянии! А также в выключенном, т.к. остатки заряда на конденсаторе C4 могут вывести из строя часть светодиодов!

При питании устройства напряжением менее 5,5В, на плате контроллера следует установить джампер J1. При питании более 5,5В, джампер J1 необходимо удалить!

Не включайте контроллер с отключенной матрицей, т.к. это может вывести из строя плату контроллера!
