EK-1007KIT - Конструктор EK-1007Kit - встраиваемый ампервольтметр
Код товара: EK-1007KIT     Дата внесения в каталог: 07/08/2008

Конструктор EK-1007Kit - встраиваемый ампервольтметр

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-1007KIT
Конструктор EK-1007Kit - встраиваемый ампервольтметр

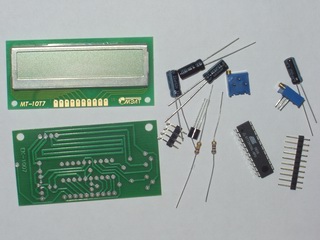

Печатная плата и набор всех необходимых деталей для самостоятельной сборки встраиваемого ампервольтметра.

EK-1007Kit - встраиваемый ампервольтметр

Печатная плата и набор всех необходимых деталей для самостоятельной сборки встраиваемого ампервольтметра постоянного тока

Технические характеристики:

Параметр Значение
Напряжение питания 6...35V
Потребляемый ток 5mA
Диапазон измеряемых напряжений 0...+51V
Диапазон измеряемых токов 0...2,55А
Дискретность измерения напряжения 0,1V
Дискретность измерения тока 10mA
Точность измерения напряжения 0,5%
Точность измерения тока (0...1,5А) 2%
Точность измерения тока (1,5...2,55А) 4%
Размеры модуля: ШхДхВ (мм) 66х35х16

Перечень элементов:

Позиция Номинал Количество
IC1 78L05 1шт
IC2 ATtiny26 (запрограммированный) 1шт
LCD1 MT-10T7 1шт
R1 160K 1шт
R2 10K подстроечный 1шт
R3 10K подстроечный 1шт
R4 62 Ом 1шт
C1 22uF 1шт
C2 22uF 1шт
C3 22uF 1шт
C4 22uF 1шт
con1 PLS-4R 1шт
con2 PLS-10 1шт
  Печатная плата 1шт

Принцип работы

Прибор питается стабилизированным напряжением 5В, формируемым интегральным стабилизатором 78L05. Измеряемое напряжения с 4-го контакта разъема CON1 поступает на входной делитель R1 и R2, с этого делителя на 7-й канал ADC микроконтроллера. Резистором R2 калибруется прибор по показанию эталонного вольтметра. Напряжение с низкоомного шунта (0,08 Ом), через делитель R3 поступает на 8-й канал ADC микроконтроллера и используется для измерения протекающего тока. Резистором R3 калибруется прибор по показанию эталонного амперметра. В качестве шунта используется дорожка печатной платы. Опорное напряжение формируется внутренней схемой микроконтроллера (вывод 17). Прибор питается от источника питания напряжением от 6 до 35В, контакт 1 разъема CON1. Вычисленные значения напряжения и тока выводятся на жидкокристаллический дисплей. В левой части дисплея отображается измеренное значение тока и заканчивается буквой «А» (амперы). В правой части – измеренное напряжение, заканчивается буквой «U». Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-индикатора. Плата LCD-индикатора установлена поверх платы контроллера. При питании напряжением более 35В, прибор следует питать через ограничивающий резистор или стабилитрон.

Описание

Устройство является более продвинутой и экономичной заменой модуля EK-2501. Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором EK-2576.

Последовательность сборки и настройки

1. Установите на плату и запаяйте перемычку J1, затем все остальные элементы. Элементы С1, С2, С3, С4, IC1 – должны быть установлены лежа.

2. Проверьте правильность монтажа

3. Установите и запаяйте плату LCD-модуля к плате ампервольтметра.

4. Удалите с платы ампервольтметра остатки флюса. Не допуская попадания жидкости на токопроводящую резину LCD-панели!

5. Соблюдая полярность, подайте питание на 1-й и 2-й контакты модуля и измеряемое напряжение на контакт 4. Подключите нагрузку (с током потребления около 1…1,5А) к контактам 3 и 4 модуля. Подключите образцовый амперметр в разрыв нагрузки, вращением движка подстроечного резистора R3 откалибруйте показания тока.

6. Затем, вращением движка подстроечного резистора R2 откалибруйте показания напряжения. При этом изменяемое напряжение на контакте 4, должно быть как можно ближе к 50В, это позволит более точно откалибровать собранный модуль. Нагрузка при этом может быть отключена.

Последовательность выполнения пунктов 5 и 6 – обязательна!

7. Зафиксируйте движки подстроечных резисторов лаком или суперклеем.

Внимание! При подключении соблюдайте полярность!

Ссылки по теме

1. Описание контроллера ATtiny26
        http://ekits.ru/docs/attiny26.pdf

2. Описание LCD-дисплея
        http://melt.com.ru/work/display/149
