EK-2596MODULE - EK-2596Module - Мощный регулируемый импульсный стабилизатор 3 А, 1-40 V. Собранный и настроенный модуль
Код товара: EK-2596MODULE     Дата внесения в каталог: 30/11/2008

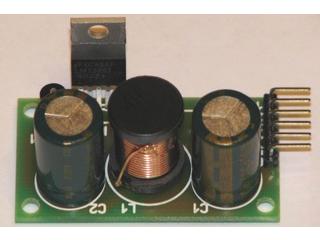

EK-2596Module - Мощный регулируемый импульсный стабилизатор 3 А, 1-40 V. Собранный и настроенный модуль

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-2596MODULE
EK-2596Module - Мощный регулируемый импульсный стабилизатор 3 А, 1-40 V. Собранный и настроенный модуль



EK-2596Module

EK-2596

Модуль может работать в режиме стабилизатора тока, что может использоваться для заряда аккумуляторов стабильным током, питания различных нагрузок, питания мощного светодиода или группы светодиодов.

Для включения модуля стабилизатором тока, необходимо параллельно резистору R1 установить резистор, номинал которого вычисляется по формуле: R=1,23/I

Технические характеристики

Параметр Значение
Входное напряжение, не более 40В
Выходное напряжение 1...40В
Выходной ток во всем диапазоне напряжений, не более
Срабатывание защиты по выходному току
Частота преобразования 150КГц
Размеры: Д, Ш, В 49х27х25мм
Масса 30г

Перечень элементов стабилизатора напряжения

Позиция Номинал Количество
C1 470мкф х 50В 1шт
C2 470мкф х 50В 1шт
R1 1,2 КОм 1шт
D1 1N5822 1шт
IC1 LM2596T-ADJ 1шт
L1 120 uH 1шт
  Печатная плата 1шт
  PLS-06R 1шт

Порядок работы устройства и рекомендации

Модуль является более миниатюрным аналогом модуля EK-2576 за счет большей частоты преобразования. И имеет меньшую амплитуду пульсаций на выходе.

Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением так для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе, как правило, достаточно радиатора 100см2. Устройство имеет тепловую защиту и защиту по выходному току = 3А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор = 47 Ком (для установки в устройства с фиксированным выходным напряжением - постоянный резистор) резистор не следует устанавливать на длинные провода

Внимание, напряжение на выходе модуля, не может превышать напряжение на входе.

Вывода модуля:

1 и 2 - контакты подключения подстроечного/переменного резистора.

3 - выход плюс.

4 - выход минус.

5 - питание минус.

6 - питание плюс.

Внимание! При подключении соблюдайте полярность!
