EK-7208NMODULE - EK-7208N-Module Встраиваемый вольтметр + амперметр постоянного тока
Код товара: EK-7208NMODULE     Дата внесения в каталог: 12/03/2010

EK-7208N-Module Встраиваемый вольтметр + амперметр постоянного тока

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-7208NMODULE
EK-7208N-Module Встраиваемый вольтметр + амперметр постоянного тока


Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. · Диапазон измеряемых напряжений 0...+99.9V; Диапазон измеряемых токов 0...9,99А; Дискретность измерения напряжения 0,1V; Дискретность измерения тока 0,01А; Напряжение питания 6...35V; Размеры модуля: ДхШхВ (мм) 58х42х27

EK-7208N-Module

EK-7208N-Module

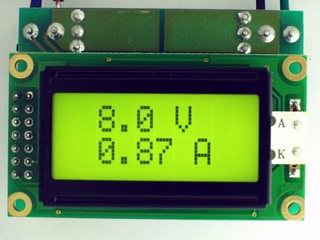

Встраиваемый вольтметр + амперметр постоянного тока. Собранный и настроенный модуль

Технические характеристики

Параметр Значение
Напряжение питания 6...35V
Потребляемый ток 0,007А
Диапазон измеряемых напряжений 0...+99.9V
Диапазон измеряемых токов 0...9,99А
Дискретность измерения напряжения 0,1V
Дискретность измерения тока 0,01А
Точность измерения напряжения 0,5%
Точность измерения тока 0,5%
Цвет подсветки дисплея Нет
Размеры модуля: ДхШхВ (мм) 58х42х27
Вес 38г

Принцип работы

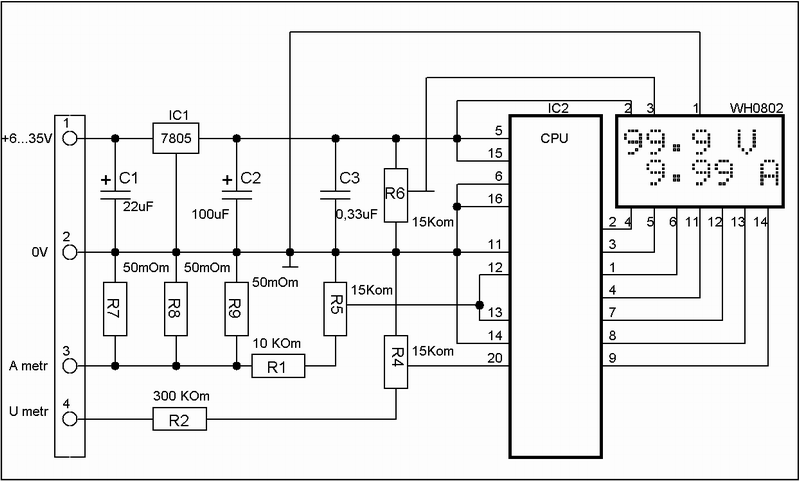

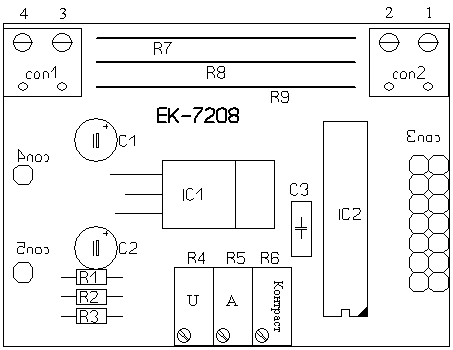

Прибор питается стабилизированным напряжением 5В, формируемым интегральным стабилизатором 7805. Измеряемое напряжения с 4-го контакта поступает на входной делитель R2 и R4, с этого делителя на вход ADC микроконтроллера. Резистором R4 калибруется прибор по показанию эталонного вольтметра. Напряжение с низкоомного шунта R7, R8, R9, через делитель R1, R5 поступает вход ADC и используется для измерения протекающего тока. Резистором R5 калибруется прибор по показанию эталонного амперметра. Резистором R6 настраивается контрастность LCD-дисплея. Возможно, потребуется точная подстройка контрастности при эксплуатации под конкретным углом обзора. Опорное напряжение формируется внутренней схемой микроконтроллера. Прибор питается от источника питания напряжением от 6 до 35В - контакт 1. Контакт 2 – общий. Контакт 4 – вход вольтметра. Контакт 3 – вход амперметра. Вычисленные значения напряжения и тока выводятся на жидкокристаллический дисплей. В верхней строке отображается измеренное значение напряжения, максимальное показание 99,9U. В нижней строке – протекающий ток, максимальное показание 9,99А. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Максимальное показание тока в обратной полярности -9,99A. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.

Описание

Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

Устройство имеет два клемника под отвертку, по два контакта каждый,. Клемник рассчитан на максимальный ток 10А.

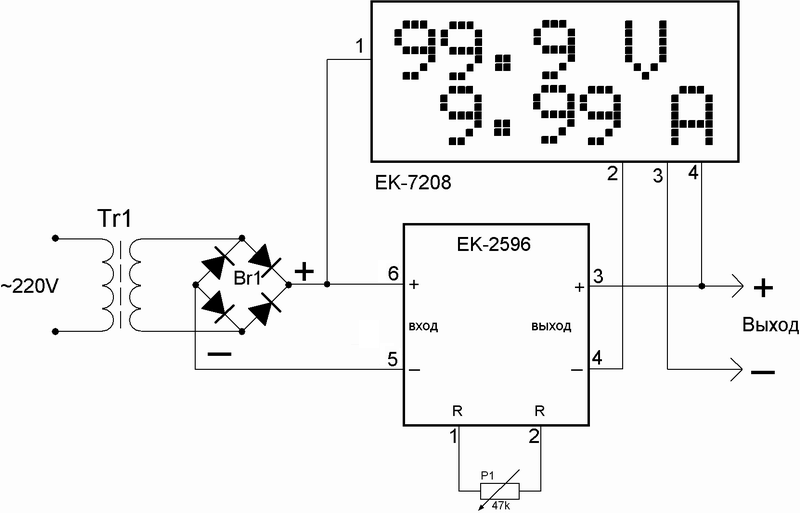

Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором EK-2596.

Внимание! При подключении соблюдайте полярность!

Измеряемый ток не должен превышать значения 10А.

Ссылки по теме

1. Описание контроллера ATtiny26
        http://ekits.ru/docs/attiny26.pdf

2. Описание LCD-дисплея
        http://ekits.ru/docs/WH0802A-NGG-CT.pdf
