Код товара: EK324348

USB осциллограф BM8020

Бренд: Мастер КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на кнопку Уведомить о товаре. Уведомить о появлении товара

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

USB осциллограф BM8020


Неизменно считается, что среди приборов необходимых как профессионалу, так и новичку радиоэлектроники, важное место занимают осциллографы. Эти устройства прошли большой путь с момента появления и сегодня выглядят совершенно не так, как первоначально. Они имеют небольшие размеры, способны подключаться к компьютерам через USB-порт и в большей степени представляют собой аналого-цифровые преобразователи. Кроме того, они получили широкий спектр функций, который обеспечивается их ПО.

USB-осциллографы KIT BM8020 — это 2-канальные аппараты, используемые для исследования разного типа сигналов: аналоговых, цифровых низкочастотных, длительных и медленноменяющихся. Последние два возможны к изучению за счёт встроенной в прибор функции самописца.

Подобные осциллографы-приставки к компьютеру можно усовершенствовать до логического генератора или анализатора, а так же применять в качестве вольтметра.
Технические данные осциллографа
- наличие 2-х каналов;
- частота дискретизации от 100 Гц до 200 кГц (самописец от 0,01 Гц до 200 кГц);
- 3 вида синхронизации: внешняя, абсолютная и дифференциальная;
- оконные опции Ханнинга, Хамминга, Блэкмана, Блэкмана-Харриса;
- входное напряжение от -20 до +20 В;
- разрядность аналого-цифрового преобразователя — 10 бит;
и другие.

Купить USB осциллографы стоит порекомендовать и специалистам и любителям. К тому же данный аппарат будет идеален в качестве демонстрационного материала в учебных заведениях

USB осциллограф ВМ8020 может использоваться в лабораториях радиолюбителей, разработчиков и специалистов для анализа низкочастотных аналоговых сигналов, регистрации длительных медленно меняющиеся процессов, а также исследования двоичных сигналов от транспондеров, TOUCH MEMORY, систем ДУ, интерфейсов RS232, I2C и т.д.

Прибор найдёт применение в качестве простого двухканального вольтметра для измерения напряжений в диапазоне ±20 В, частотомера в диапазоне до 50 кГц или пробника со звуковым оповещением.

Технические характеристики

1. Осциллограф, спектро-анализатор:
- количество каналов 2
- частота дискретизации 100 Гц … 200 кГц
- глубина памяти

чтение через буфер: 1126 отсчетов/канал (1 канал), 563 oтс/кан (2 канала)
потоковое чтение: 64K отсчетов/канал (1 или 2 канала)
- входное напряжение -20 ... +20 В (аппаратно 2 поддиапазона)
- разрядность АЦП 10 бит
- синхронизация абсолютная (по нарастающему/спадающему фронту), дифференциальная (по разнице между соседними отсчетами), внешняя (по нарастающему/спадающему фронту ТТЛ уровни)
- оконные функции Хамминга, Ханнинга, Блэкмана, Блэкмана-Харриса


2. Самописец:

- частота дискретизации 0,01 Гц … 200 кГц
- максимальное время записи 24 часа при Fд < 100 Гц
- входное напряжение -20 ... +20 В (аппаратно 2 поддиапазона)
- разрядность АЦП 10 бит


3. Логический анализатор*:

- количество каналов 16 (8 при включении логического генератора)
- частота дискретизации 1 КГц … 8 МГц
- глубина памяти

чтение через буфер (Fд=4-8 МГц): 128 бит/канал
чтение через буфер (Fд=2-2,66 МГц): 1160 бит/канал
чтение через буфер (Fд<= 1 МГц): 1544 бит/канал
чтение через буфер в режиме склейки 1 Мбит/канал
потоковое чтение (Fд< 500 кГц): от 4К до 256M бит/канал
- входное напряжение 0 ... +5 В (есть защита от перенапряжения)
- синхронизация по фронтам, маске, пропуск импульсов, внешнее тактирование
- тактирование внутренне / внешнее


4. Логический генератор*:

- количество каналов 8
- частота дискретизации 1 кГц … 1 МГц
- глубина памяти 1544 бит/канал
- выходное напряжение "0" - 0 В, "1" - 3,3 В
- максимальный втекающий/вытекающий ток 10 мА

Для реализации дополнительных режимов работы (логический анализатор/генератор) требуется некоторая доработка устройства:

- срезать защитную термоусадочную трубку и припаять в предусмотренные отверстия две вилки типа BH-10R.


Рекомендации по установке программного обеспечения

1. Установить с прилагаемого компакт-диска файл DiScoApplication.exe (программное обеспечение также доступно для скачивания с конце описания). Будут установлены как новое приложение, так и драйвер для новой платформы.
2. Подключить устройство ВМ8020 к USB-порту компьютера.
3. В запустившемся Мастере нового оборудования необходимо выполнить автоматическую установку драйвера загрузчика средствами Windows.
4. Запустить вновь установленную оболочку DiScoApplication


Примечание. при попытках первого обновления встроенного ПО устройства штатными средствами, прибор переходит в режим обновления. При этом система воспринимает его как новое устройство и снова требует установки драйверов. В таком случае необходимо проделать данную установку так же, как показано в п. 3.

Для всех последующих обновлений описанных выше действий не требуется.

Внешний вид виртуального экрана осциллографа

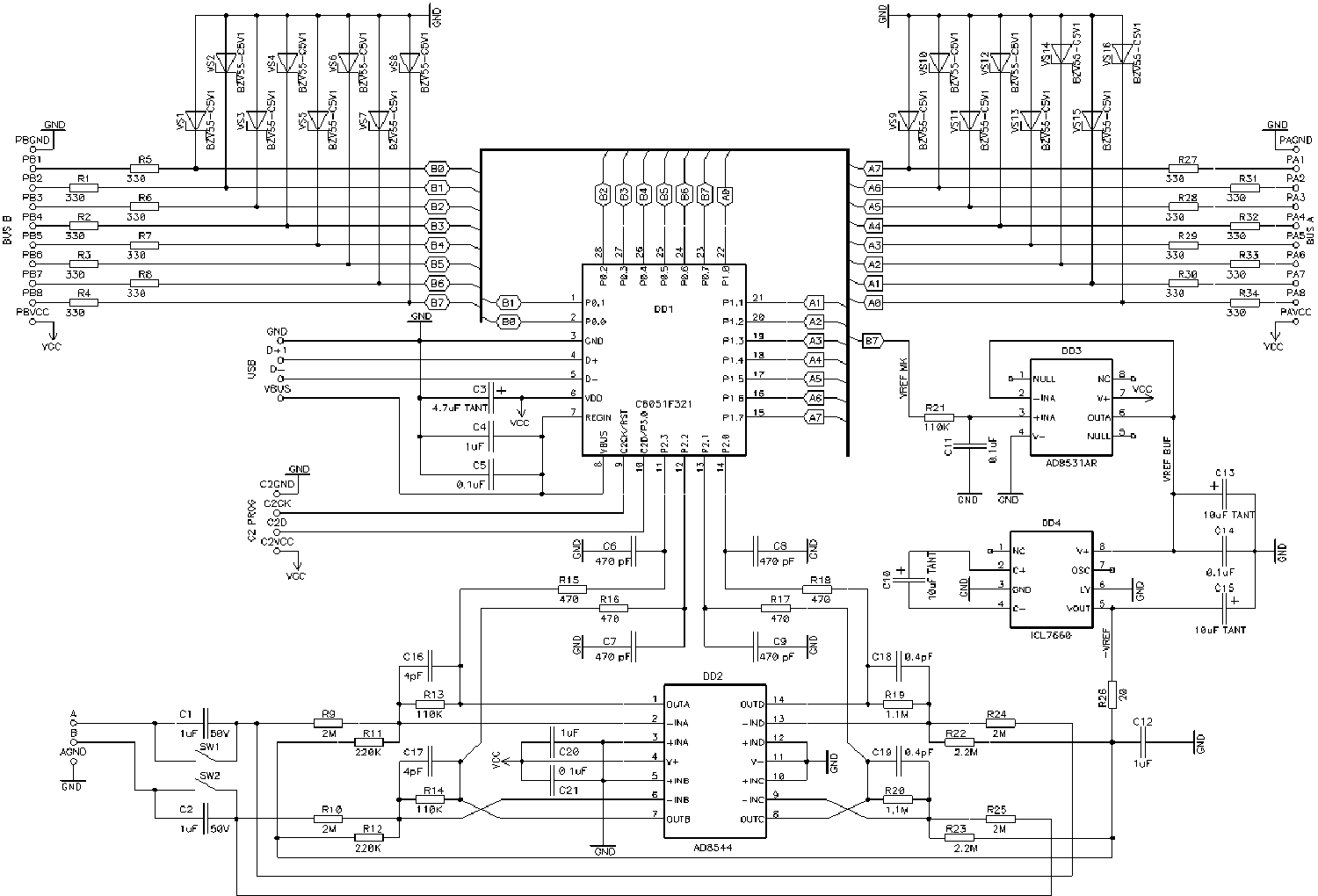

Посмотреть схему


Комплект поставки

Осциллограф ВМ8020 – 1 шт.
Кабели сигнальные – 2 шт.
Диск с программным обеспечением – 1 шт.
Инструкция – 1 шт.

1. Драйвер для USB осциллографа Вы можете скачать здесь.



------------------
УЛ324348:4390
