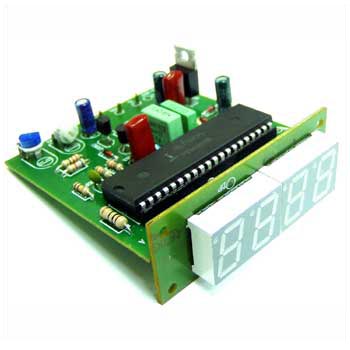

Предлагаемый блок представляет собой цифровой вольтметр. Данный вольтметр позволяет измерять постоянное напряжение от 0 до 1000 В с дискретностью 0,1 В.

Этот вольтметр может использоваться также в составе различных радиолюбительских конструкций (например, в самодельном блоке питания).

Технические характеристики:

Напряжение питания, В: - 8…15.

Ток покоя, не более, мА: 120 мА.

Измеряемое напряжение, В: 0,1…999 В.

Размеры печатной платы основной, мм: 68х70.

Размеры печатной платы индикаторов, мм: 68х26.

Принцип действия

«Сердцем» конструкции является специализированная микросхема аналого-цифрового преобразователя (АЦП) 7107. Выводы 2-25 микросхемы подключены к семисегментным индикаторам, которые и отображают значение измеряемого напряжения.

На транзисторах TR1 и TR2, а также диодах D1 и D2 выполнен источник опорного напряжения (примерно -12В), который подается на вывод 26 АЦП. Через токоограничительныые резисторы R1,R2,R3 измеряемое напряжение подается на вывод 31 АЦП. Подстроечные резисторы VR1 и VR2 служат для настройки точности вольтметра. Благодаря применению трехвыводного интегрального стабилизатора 7805, обеспечивающему стабильное напряжение +5В, схема может работать в широком диапазоне питающих напряжений: 8-15 В .

Конструкция

Конструктивно вольтметр выполнен на двух печатных платах: электронная схема монтируется на основной печатной плате размерами 68х70 мм; индикаторы монтируются на дополнительной печатной плате размерами 68х26 мм.

Устройство может быть установлено в корпус BOX-FB06 (при желании приобретается отдельно).

Порядок проверки и настройки

Для настройки желательно иметь образцовый цифровой вольтметр, или же источник образцового напряжения.

1.Подайте на контакты блока напряжение питания 8…15 В, соблюдая полярность, указанную на печатной плате.

2.Включите вольтметр и подайте на его вход напряжение:

IN1: +0…1000 В

IN2: + 0…200 В

Отрицательный вывод питания соедините с общим проводом «G» вольтметра.

3.Вращая подстроечные резисторы VR1 (грубо) и VR2 (точно), добейтесь совпадения показаний образцового и настраиваемого вольтметров.

Аналоги

Данное устройство также можно купить в виде электронного набора для самостоятельной сблорки 135014.
