BM9307 - Модуль BM9307 - Активный модуль расширения на 16 линий ввода/вывода серии BASIC Pic на микроконтроллере PIC18F2520 (СНЯТО С ПРОДАЖИ)
Код товара: BM9307     Дата внесения в каталог: 23/01/2010

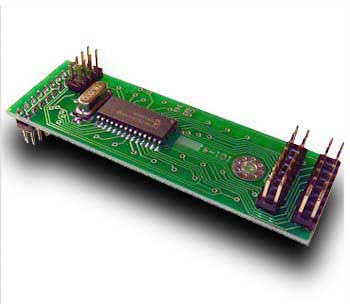

Модуль BM9307 - Активный модуль расширения на 16 линий ввода/вывода серии BASIC Pic на микроконтроллере PIC18F2520 (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: BM9307
Модуль BM9307 - Активный модуль расширения на 16 линий ввода/вывода серии BASIC Pic на микроконтроллере PIC18F2520 (СНЯТО С ПРОДАЖИ)


Модуль BM9307 - предназначен для увеличения числа входов/выходов в системах, собранных на базе комплекта серии BM93ХХ.

Краткая характеристика:

Микроконтроллер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PIC18F2520
Частота процессора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 МГц (8*4 PLL)
Пользовательские интерфейсы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I2C
Количество линий ввода/вывода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
из них линий АЦП 10 Бит . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
из них линий ШИМ 10 Бит . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Нагрузочная способность интерфейсных линий . . . . . . . . . . . . . . . . . . . . . . . 25 мА
Температурный рабочий диапазон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 …+40 C
Габариты модуля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76.2 x 25.4 x 20 мм

В модуле использован микроконтроллер PIC18F2520, который обеспечивает работу с последовательными интерфейсами через кросс на материнской плате, и обслуживает все линии ввода/вывода.

Он имеет по 16 линий ввода/вывода, которые могут работать в режимах:

- логический вход
- логический выход с большой нагрузочной способностью
- вход АЦП 10 бит
- вход счетчика
- выход ШИМа 10 бит
- линия MicroLan

Подключение модуля расширения к системе производится через интерфейс I2C. В системе может присутствовать множество таких модулей т.к. каждый из них имеет индивидуальный адрес, хранящийся в EEPROM. Режим работы каждой линии ввода/вывода определяется индивидуально путем оперативной записи в соответствующие регистры микроконтроллера через используемый интерфейс.
