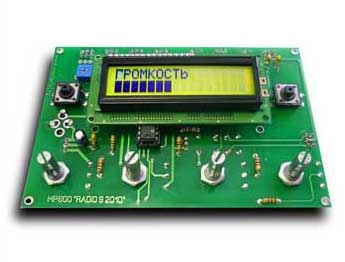

MP800A - MP800A - Блок управления УМЗЧ с обычными потенциометрами MP800 «RADIO 9 2010» (СНЯТО С ПРОДАЖИ)
Код товара: MP800A     Дата внесения в каталог: 07/02/2011

MP800A - Блок управления УМЗЧ с обычными потенциометрами MP800 «RADIO 9 2010» (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: MP800A
MP800A - Блок управления УМЗЧ с обычными потенциометрами MP800 «RADIO 9 2010» (СНЯТО С ПРОДАЖИ)


Темброблок собран на микросхемах: DA1 – AD409, DA2- 1602, а также на микроконтроллере DD1 ATMega8 и обеспечивает следующие возможности:

— коммутацию четырех стереовходов;
— эргономичное управление всеми режимами работы (коммутация, регулировка громкости, баланса, тембра ВЧ и НЧ);
— отображение режимов работы системы на ЖКИ.

Основу устройства составляет популярный и недорогой микроконтроллер фирмы Atmel ATMega8.
Он обладает достаточным числом портов для подключения периферийных устройств, прост в программировании и содержит много различных встроенных возможностей, позволяющих реализовать необходимые нам функции с минимальными аппаратными затратами.

Режимы работы темброблока отображаются на двустрочном символьном жидкокристаллическом индикаторе (далее по тексту — ЖКИ). Для управления работой ЖКИ используются порты РВ2—РВ7.

Коммутация входов осуществляется при помощи аналогового коммутатора ADG409, включенного по типовой схеме.
Этот аналоговый коммутатор обладает прекрасными техническими характеристиками и не требует никаких внешних навесных элементов.
Кроме того, схемотехнические решения, применённые в данном аналоговом коммутаторе, позволяют использовать его для коммутации как однополярных, так двуполярных сигалов.

Для выбора источника сигнала используются адресные входы A0—A1 и EN (вход разрешения) коммутатора, подключенные к портам PD5—PD7 контроллера.
Выходы коммутатора подключены к нормально замкнутым выводам реле К1.
На базе реле реализован режим "MUTE", позволяющий при необходимости отключать темброблок и оконечный усилитель (например, при коммутации входов или для быстрого отключения громкости).
Включение и выключение реле осуществляется портом РD0 контроллера через ключ на транзисторе VT1.
Кнопкой SB1 выбирают режим "MUTE".
Этот режим необходим для быстрого отключения громкости.
Кроме того, этот режим доступен с пульта дистанционного управления и неявно осуществляется при включении устройства (задержка) и переключении входов коммутатора.

Сигнальный вывод кнопки SB1 подключен к порту PD0.

Выбор одного из четырех двухканальных входов коммутатора осуществляется кнопкой SB2 по кругу, то есть каждое нажатие на кнопку вызывает переключение входа.
Сигнальный вывод кнопки SB2 подключен к порту PD1.
Защита от дребезга контактов кнопок SB1 и SB2 осуществляется программно.
В качестве регулирующих элементов применены четыре обычных сдвоенных переменных резистора (по числу параметров регулирования).
Нижний из резисторов (назовем его "измерительным") отвечает за отображение информации на дисплее, а верхний — собственно за изменение соответствующего параметра (назовем его соответственно "регулировочным").
Происходит это следующим образом.
Крайние выводы нижнего, "измерительного", резистора подключены к общему выводу и выводу питания, а средний — к одному из входов АЦП контроллера (порты РС2—РС5). При вращении движка синхронно изменяется сопротивление каждого переменного резистора, и поэтому показания "измерительного" резистора точно соответствуют показаниям "регулировочного", выводы которого подключены к соответствующим выводам темброблока.
Причем совершенно не важно, линейную или экспоненциальную характеристику имеет переменный резистор.
При необходимости в отображение информации на дисплее можно внести необходимые изменения, модифицировав управляющую программу контроллера.

Авторы особо подчёркивают, что применение данной схемы не привносит искажений в звучание аналоговых темброблоков, поскольку схема является исключительно управляющимией.
Переменные резисторы схемы не являются частью схем, формирующих АЧХ темброблоков.
Посредством переменных резисторов измененяется постоянное напряжения на управляющих входах темброблоков и таким образом осуществляется электронное регулирование.
Схема были проверена в работе с аналоговыми темброблоками на базе популярных микросхем LM1036, LM1040 и KA2107 и показали прекрасные результаты.
Помимо великолепного «аналогового» звучания к этим схемам добавились новые сервисные возможности и современное управление.
Устройство собрано на двусторонней печатной плате толщиной 1 мм с металлизированными отверстиями.

Жидкокристаллический индикатор: HY-1602B.
