MP1181DI - Многофункциональный USB-MP3/WMA плеер
Код товара: MP1181DI     Дата внесения в каталог: 16/08/2011

Многофункциональный USB-MP3/WMA плеер

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: MP1181DI
Многофункциональный USB-MP3/WMA плеер


Плеер позволяет проигрывать звуковые файлы, записанные в формате MP3, WMA на любой USB-носитель или на SD-карту памяти.
Имеется коммутируемый линейный вход, что позволяет использовать плеер в качестве предварительного усилителя.

Плеер позволяет проигрывать звуковые файлы, записанные в формате MP3, WMA на любой USB-носитель или на SD-карту памяти. Имеется коммутируемый линейный вход, что позволяет использовать плеер в качестве предварительного усилителя.


Технические характеристики:

Напряжение питания постоянное, В - 12

Максимальный потребляемый ток, мА - 100

Формат воспроизводимых файлов - MP3/WMA

Напряжение на линейном выходе, мВ - 150

Дальность действия пульта ДУ, м - 5

Размеры основной платы, мм - 56 x 38

Размеры пульта ДУ, мм - 40 x 85

Размеры платы SD-картоприёмника, мм - 40 x 35

Высота кнопок управления, мм - 6

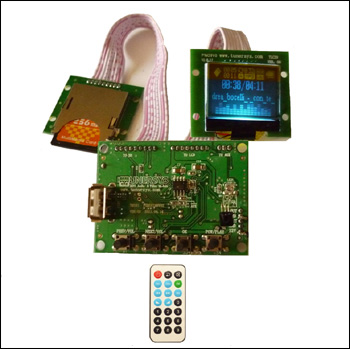

Комплект поставки:

Центральная плата - 1

Дисплей со шлейфом - 1

SD-картоприёмник - 1

Пульт ДУ - 1

Элемент питания CR2025 - 1

Инструкция по эксплуатации - 1

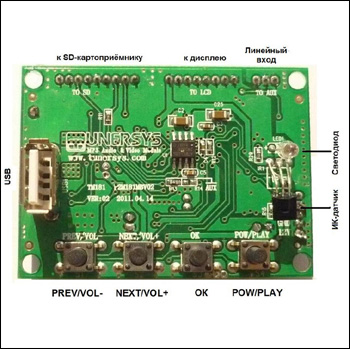

Назначение установленных на плате кнопок:


MP1181DI - Многофункциональный USB-MP3/WMA плеер


PREV/VOL-: короткое нажатие – переход на предыдущую композицию, длинное нажатие – уменьшение громкости.

NEXT/VOL+: короткое нажатие – переход на следующую композицию, длинное нажатие – увеличение громкости.

ОК: короткое нажатие - подтверждение выбора, длинное нажатие – возврат к предыдущему пункту меню.

POW/PLAY: короткое нажатие – воспроизведение/пауза; длинное нажатие – включение/выключение.

Светодиод индицирует наличие питания. В режиме воспроизведения светодиод мигает. При включении питания модуль автоматически находит на подключенной USB-флешке или SD-карте музыкальные файлы и начинает их воспроизводить.

Назначение кнопок пульта ДУ интуитивно понятно, поэтому их расшифровка не приводится.


Схема подключения, назначение разъёмов


Разъёмы имеют надписи, поэтому подключение устройства не составит трудностей:


- Con1 (to LCD )– разъём дисплея;

- Con2 (to AUX)– линейный вход;

- Con3 (to SD) - разъём SD-картоприёмника;

-Con4:

Lout – выход левого канала;

Rout – выход правого канала;

GND – общий провод питания;

12V – “+” 12 В.


Инструкция.
