Устройство предназначено для построения радиоэлектронной аппаратуры в области разработок и модернизации различных радиотехнических и бытовых устройств, например, радиоуправляемых моделей, дистанционного открывания дверей, жалюзи и т.п. Устройство представляет собой модуль 2-х канального дистанционного управления 433 МГц с реле для каждого канала.

Технические характеристики

Передатчик:

Напряжение питания, В - 12 (23 А 12 V)

Частота, МГц - 433,92

Выходная мощность, мВт - 1

Габаритные размеры, Д х Ш х В, мм 50 х 35 х 15

Приемник:

Напряжение питания, В - 12

Макс. нагрузка выходов, А - 10

Частота, МГц - 433,92

Полоса пропускания, МГц - +/-5

Чувствительность, мк - В5

Время включения, сек - 1

Дальность (прямая видимость), м - 100

Габаритные размеры, Д х Ш х В, мм - 85 х 60 х 15

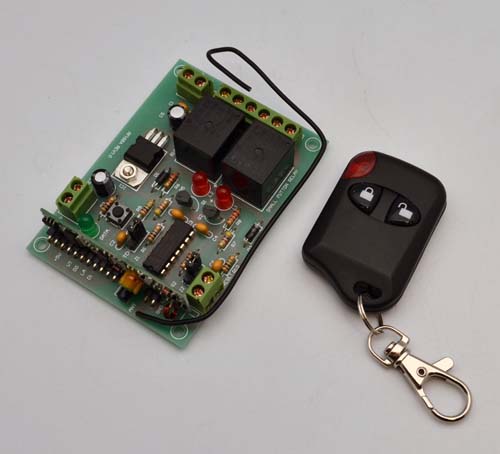

Комплект поставки

Передатчик (брелок) 1 шт

Плата приемника1 шт

Инструкция по эксплуатации1 шт

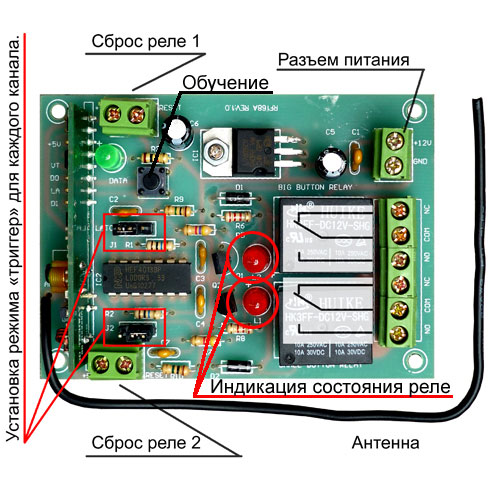

Рис.2



Проверка работоспособности

Подключите приемник согласно Рис. 2. Подключите источник питания постоянного напряжения +12В. Внимание! Проверьте полярность подключенного питания! Неправильная полярность питания может повредить устройство! Нажмите кратковременно кнопку «обучение», приемник готов к добавлению брелков. Нажмите любую кнопку на добавляемом брелке, брелок добавлен в память приемника. Приемник может запомнить максимально 20 брелков. Чтобы удалить, введенные в память приемника брелки, удерживайте кнопку «обучение» более восьми секунд.

Каждый канал данного устройства может работать в двух режимах: «кнопка» или «триггер». Для настройки режимов работы каждого канала на плате установлены четыре группы перемычек с джамперами. Если джампер установлен на сторону “Latch” то реле этого канала работает в режиме «триггер», а если на сторону “mom”, то кнопка.

Для дополнительного удобства в проектировании систем домашней автоматики на плате установлены клеммы для сброса любого реле в нормальное состояние. Эти входы работают только в режиме «триггер». К ним можно подключить, например концевой выключатель установленный на жалюзи, воротах, шлагбаумах и.т.п. автоматически останавливающий механизм.

------------------
