EK576338 - Анимированная светодиодная вывеска 5х7 MP1004F (СНЯТО С ПРОДАЖИ)
Код товара: EK576338     Дата внесения в каталог: 12/10/2011

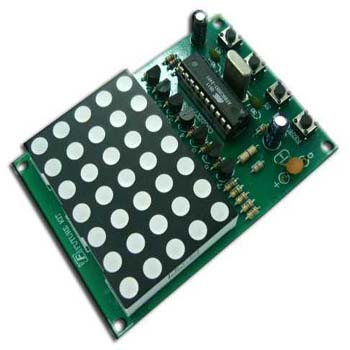

Анимированная светодиодная вывеска 5х7 MP1004F (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK576338
Анимированная светодиодная вывеска 5х7 MP1004F (СНЯТО С ПРОДАЖИ)



Это устройство создает разнообразные световые эффекты с помощью светодиодной матрицы 5х7, которые могут быть изменены пользователем. Устройство с успехом может использоваться для привлечения внимания к витринам и стендам, например, отображая какую-либо бегущую строку из букв или символов. Дайте волю своей фантазии и создавайте свои собственные эффекты, используя всего лишь несколько кнопок управления!


Технические характеристики

Напряжение питания постоянное, В - 3…5

Ток потребления не более, мА - 85

Диаметр элемента в светодиодной матрице, мм - 5

Время сохранения данных при замене питания - 15 мин

Длина показываемого изображения - 48 столбцов

Габаритные размеры, ДхШ, мм - 100х72

Рекомендуемый корпус - BOX-FB05


Описание работы

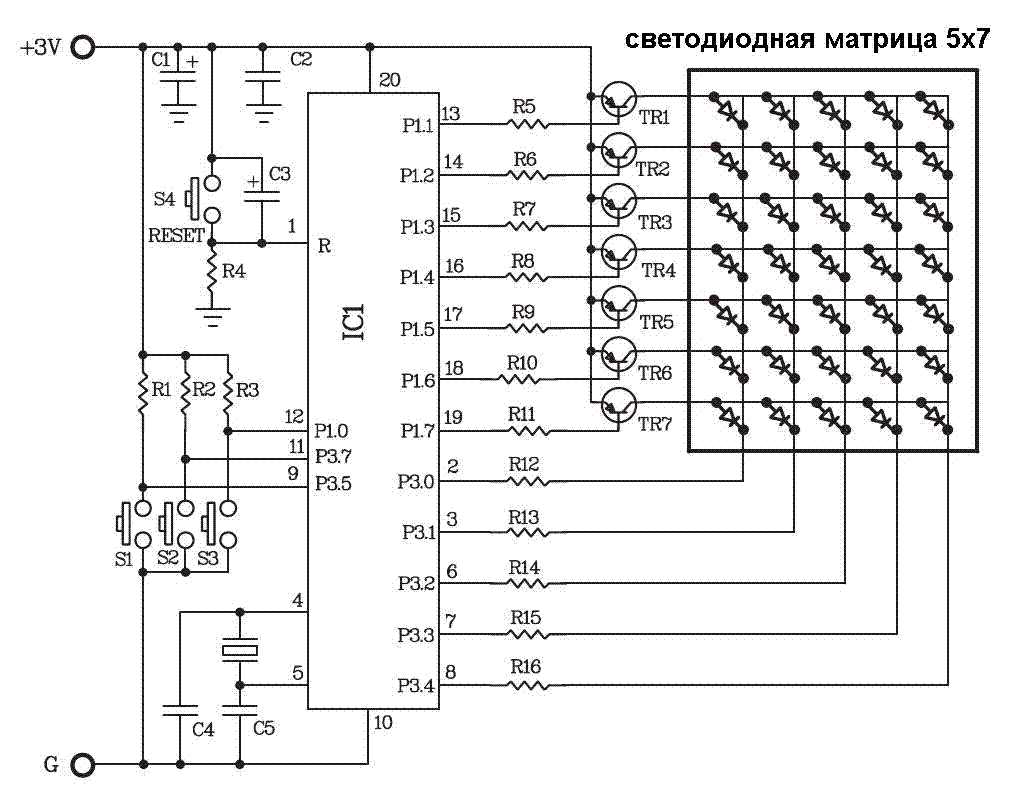

Основной элемент устройства – микроконтроллер IC1, управляющий светодиодной матрицей. К одному из его портов подключены строки светодиодной матрицы, а к другому – ее столбцы. Изменение режимов работы осуществляется с помощью кнопок S1 … S3.


Назначение органов управления

Расположите устройство согласно Рис.3, тогда кнопки на печатной плате имеют следующее назначение:

• - «RESET» (слева) – восстановление изображения после замены элемента питания.

• - «S1» (вторая слева) - выбор направления движения изображения: влево --- влево/вправо --- вправо.

• - «S2» (третья слева) - коротко - вход в режим установки нового изображения.

• - «S2» (третья слева) - длительно - очистка индикатора.

• - «S3» (справа) - коротко - увеличение скорости движения.

• - «S3» (справа) - длительно – выход из режима установки.


Назначение разъемов подключения

«+3V» - сюда подключите красный положительный провод питания.

«G» - сюда подключите черный отрицательный провод питания.


Проверка работоспособности

• - Подключите к устройству источник питания постоянного напряжения 3…5В согласно маркировке на печатной плате. Положительный красный провод питания подключите к «+3V», а отрицательный черный провод подключите к «G». Внимание! Проверьте полярность подключенного питания! Неправильная полярность питания может повредить устройство!

• - Коротко нажмите кнопку S3 справа. При этом на индикаторе появляется демонстрационное изображение «I ♥ Y», которое поочередно перемещается то слева направо, то справа налево.

Проверка работоспособности завершена. Поздравляем Вас с полезным приобретением!


Режим установки нового изображения

Расположите устройство согласно Рис.3. Войдите в режим установки нового изображения, для чего кратковременно нажмите кнопку S2 (третью слева). При этом надпись «I ♥ Y» остановится и мигает точка в левом столбце в верхнем положении. При необходимости, очистите индикатор, для чего нажмите и длительно удерживайте кнопку S2 более 5 секунд.

Создайте новое изображение (например, букву «Т»), для чего:

• - Установите состояние светит/погашено для мигающего элемента в данной позиции, для чего коротко нажмите S1 несколько раз.

• - Перейдите на следующий столбец, для чего коротко нажмите S3.

• - Перейдите на элемент ниже в столбце, для чего коротко нажмите S2 и установите для него состояние светит/погашено кнопкой S1. Когда в данном столбце все элементы установлены в соответствии с требуемым изображением, можно перейти на следующий столбец.

• - Перейдите на следующий столбец, для чего коротко нажмите S3.

• - Добавьте несколько пустых столбцов (например, три) к изображению для наглядности.

Выйдите из режима установки, для чего нажмите и длительно удерживайте кнопку S3. При этом новое изображение «Т» начнет двигаться влево и содержит только те столбцы, которые были изменены (при изменении только одного столбца длина изображения составляет только один столбец). При длительном удержании S3 и одновременном коротком нажатии S2 устройство выйдет из режима установки с возвратом в начальное состояние, которое было до входа в режим установки.

• - Увеличьте скорость движения изображения, для чего нажмите кнопку S3 требуемое количество раз.

• - Измените направление движения, для чего нажмите кнопку S1 требуемое количество раз.


Режим пониженного напряжения питания

Этот режим используется в случае, когда батарейки питания почти разряжены и Вы хотите их заменить. Нажмите и длительно удерживайте кнопку S1 до тех пор, пока светодиодная матрица погаснет. Установите новые батарейки в течение 15 минут, иначе настройки устройства могут быть утеряны. Когда новые батарейки установлены, кратковременно нажмите кнопку «RESET» и прежние настройки будут восстановлены.

Посмотреть схему
