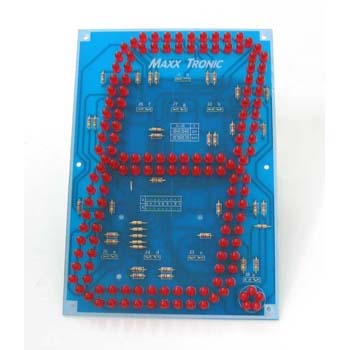

Это устройство, разработано для отображения цифровых знаков, может быть использовано в конструкциях, требующих цифровой индикации. Так же может работать в качестве большого, выносного цифрового индикатора. Представляет собой набор из 140 светодиодов, составленных в 7 сегментов. В составе имеется знак десятичной дроби, составленный из 5 светодиодов.
Технические характеристики
Размер дисплея, мм: 100х180
Размер печатной платы, мм: 136х192
Напряжение питания, В: 12/24
Ток потребления (при 12 В), мА:
- один сегмент: 60,
- десятичная дробь: 15,
- общий ток потребления: 435
Ток потребления (при 24 В), мА:
- один сегмент: 30,
- десятичная дробь: 15,
- общий ток потребления: 225
Габаритные размеры, ДхШхВ, мм: 136x192x15
Комплект поставки
Плата светодиодной индикации - 1 шт
Инструкция по эксплуатации - 1 шт
Модуль может использоваться, как с общим анодом, так и с общим катодом. В зависимости от подключения разъема, под пайку, А и К.
Питание модуля может, осуществляется от источников питания 12В и 24В, переключением перемычек J1-J8 По умолчанию установлено 12В.

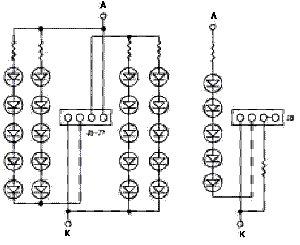

Посмотреть схему
