Анализатор обеспечивает отображение амплитуд частотных составляющих подаваемого на его вход сигнала и может использоваться как в составе музыкальных систем, так и отдельно от них.
Технические характеристики
Рабочее напряжение, В: 7,5…12;
Потребляемая мощность, Вт, не более: 1,5;
Количество полос: 10;
Высота полос, в пикселях: 7;
Полоса пропускания, Гц: 40…16000;
Напряжение входного сигнала, В: 0…5;
Возможность обновления прошивки: есть;
Режимы отображения: линия, точка, пики;
Габаритные размеры печатной платы, мм: 48х120х1,5
Описание работы

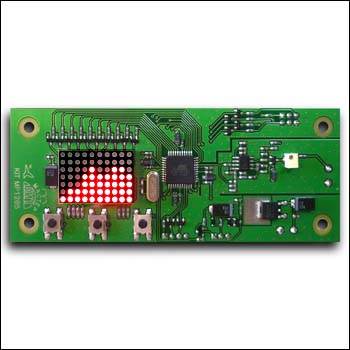

Входной аудио-сигнал поступает на вход устройства, где происходит его аналоговая фильтрация и цифровая обработка. Результат обработки отображается на светодиодной матрице 10х7.
