EK-SEM0007M-8535-16 - SEM0007M-8535-16 на базе микроконтроллера ATmega8535-16AU
Код товара: EK-SEM0007M-8535-16     Дата внесения в каталог: 16/12/2011

SEM0007M-8535-16 на базе микроконтроллера ATmega8535-16AU

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-SEM0007M-8535-16
SEM0007M-8535-16 на базе микроконтроллера ATmega8535-16AU

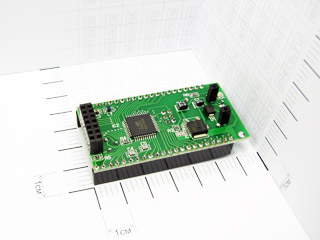

SEM0007M-8535-16
SEM0007M-8535-16

SEM0007M-8535-16 на базе микроконтроллера ATmega8535-16AU.

ATmega8535-16AU
- Up to 16MIPS Throughput at 16MHz
- On-chip 2-cycle Multiplier
- 8K Bytes of In-System Self-programmable Flash
- 512 Bytes EEPROM
- 512 Bytes Internal SRAM

Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое Вы сможете получить развив модуль SEM0007 до нужного Вам. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессиональным разработчикам в серийных устройствах. Основа будущего устройства уже реализована в модуле, остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу.

Модуль, кроме самого микроконтроллера, имеет встроенный стабилизатор напряжения, схему питания встроенного АЦП, светодиод индикации питания, гнездо для подключения LCD-дисплея, контакты (CON1) для ISP-программирования и две штыревые розетки (EXT) для внешних устройств. Каждый контакт штыревой розетки (EXT) – это соответствующий вывод микроконтроллера, напротив каждого контакта (EXT) маркировано его назначение. Штыревые розетки (EXT) для подключения периферии позволят оперативно подключать к модулю различные типы периферии, что очень удобно, так как используя один модуль, можно оперативно переключится с одного проекта с его периферией, на новый проект с другой периферией.

Диод Шоттки по питанию защищает модуль от переполюсовки.

Резистор R2 предназначен для регулировки контрастности LCD-дисплея. По умолчанию используется любой дисплей из серии WH0802A или аналог от другого производителя (см. таблицу взаимозаменяемости). Для подключения дисплея потребуются части штыревого разъема  PLS10 и PLD80, которые нужно подпаять к дисплею. С минимальными изменениями возможно подключение некоторых других дисплеев к дисплейному разъему. Разъем для подключения дисплея позволяет оперативно подключать и отключать дисплей. Это удобно в случае, когда дисплей требуется только для отладки программы или системы, если требуется наблюдать «процессы внутри». В дальнейшем при эксплуатации системы, дисплей может быть легко удален, в случае его не обязательности.

Самовосстанавливающийся предохранитель на максимальный ток 0,5А защищает систему от превышения нагрузочного тока.

При необходимости может быть подключен внешний кварцевый резонатор на любую из допустимых частот, два конденсатора 18pF уже установлены в модуле.

Внимание! LCD-дисплей в комплект не входит. Его можно заказать отдельно в разделе  LCD- дисплеи нашего магазина.

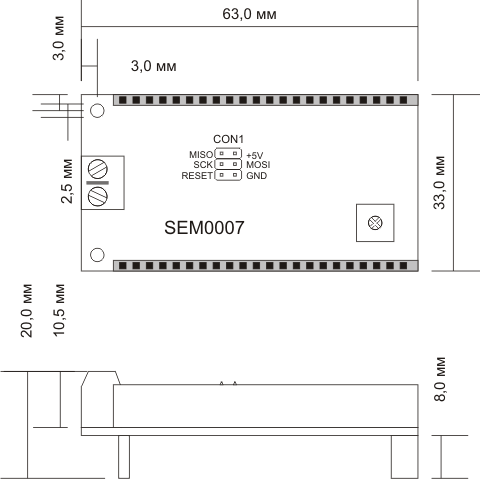

Габаритные размеры
Габаритные размеры

Подключить дисплей - просто!
/

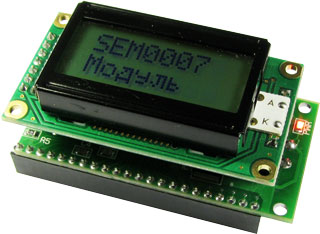

Модуль с подключенным дисплеем
/ /

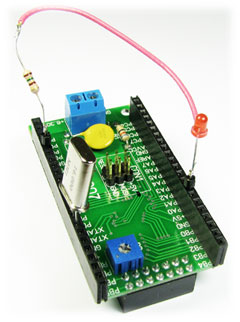

Простое и быстрое подключение периферии
/

Схема
(кликните по схеме для увеличения)
Схема
