NT1325 - Набор для построения усилителя НЧ мощностью 2 х 25. Набор NT1325 (СНЯТО С ПРОДАЖИ)
Код товара: NT1325     Дата внесения в каталог: 14/01/2012

Набор для построения усилителя НЧ мощностью 2 х 25. Набор NT1325 (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NT1325
Набор для построения усилителя НЧ мощностью 2 х 25. Набор NT1325 (СНЯТО С ПРОДАЖИ)


NT1325 – набор для построения усилителя, в выходном каскаде которого 4 микросхемы LM1875. Две из которых, включенные в мостовом режиме, образуют дополнительный низкочастотный канал для сабвуфера мощностью 50 Вт. Интегрированный темброблок на NE5532 позволяет регулировать общую громкость и раздельно уровни сигналов по НЧ и ВЧ. Низкочастотную составляющую для сабвуферного канала выделяет активный НЧ фильтр 2 порядка также построенный на NE5532.

Отличительная особенность модуля – отсутствие переходных помех (щелчков) при включении. Аудиофильское качество звука: низкие нелинейные искажения и минимальный уровень шума. Защита от перегрева (170С). Широкий диапазон воспроизводимых частот. Встроенный стабилизатор напряжения питания и выпрямитель, позволяющие питать усилитель переменным напряжением.


Технические характеристики:

Напряжение питания, переменное В . . . . . . . . . . . . . . . . . . . . . . . . .2 x 12

Выходная мощность R= 4Ω (Вт) THD 0,015% . . . . . . . . . . . . . . . . . . 2 х 25

Выходная мощность сабвуфера R= 4Ω (Вт) . . . . . . . . . . . . . . . . . . .1 х 50

Номинальное входное напряжение, В . . . . . . . . . . . . . . . . . . . . . . . . . 1,2

Диапазон воспроизводимых частот Гц . . . . . . . . . . . . . . . . . . . . 15 - 22000

Динамический диапазон, Дб. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥102

Габаритные размеры печатной платы, мм . . . . . . . . . . . . . . . . . . . 60 x 117

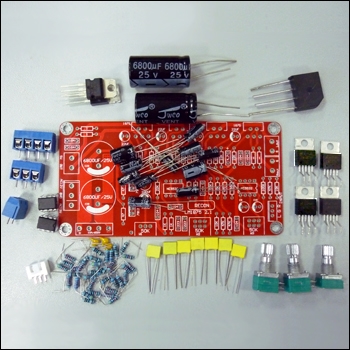

NT1325 - Набор для сборки  усилителя НЧ (100 Вт). 2 х 25 Вт + 1 х 50 Вт (сабвуфер) + темброблок

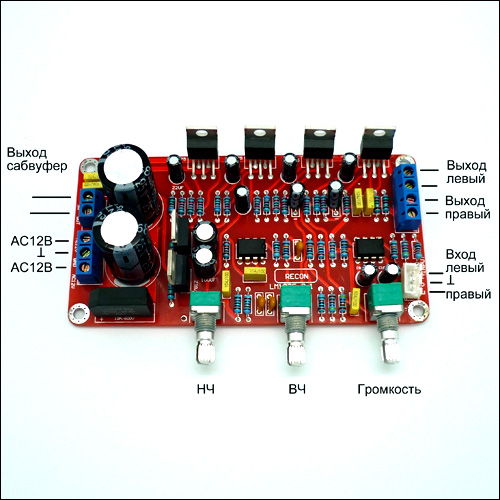

Схема подключения

Datasheet LM1875

Datasheet NE5532

Схема NT1325
