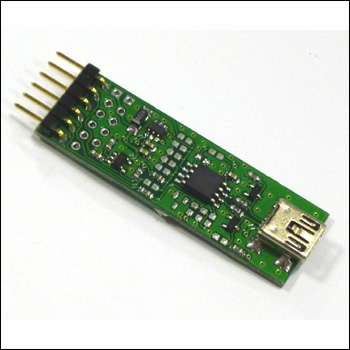

MP732 – это USB частотомер, USB цифровая шкала и USB логический анализатор одноканальный, реализованные в одном устройстве! С помощью данного устройства можно измерять сигналы частотой до 25 МГц с точностью до 2 Гц, создавать цифровую шкалу, а также фиксировать внешние события. MP732 входит в программно-аппаратный комплекс «Домашняя лаборатория».

Основные технические характеристики

Количество входных каналов для измерения частоты - 1

Количество входных каналов для логического анализатора - 1

Входное сопротивление канала для измерения частоты на постоянном токе, МОм - 1+/-10%

Возможность калибровки - есть

Относительная погрешность измерений без калибровки, не более, % - 2 *

Диапазон измеряемых частот, МГц - 0…25

Диапазон входных напряжений, В - 0…Vusb **

Коэффициент заполнения сигнала, % - 50

Размах входного сигнала, не менее, В - 0,2…Vusb∙0,7

Диапазон рабочих температур, град. Цельсия *** - +10…+45

Относительная влажность без конденсации, не более, % - 35

Диапазон напряжений питания, В - 4,75…5,25

Потребляемый ток, не более, мА - 100

Тип USB разъема - miniUSB B

Габаритные размеры, Д х Ш х В, мм - 56 х 17 х 7

* +/-2 младших разряда при входной частоте менее 100 Гц;

** Vusb – напряжение USB шины, подключенной к устройству;

*** драйвер V-USB от OBJECTIVE DEVELOPMENT Software GmbH, использованный в данных устройствах на основе микроконтроллеров без внешнего кварца, допускает изменение температуры устройства после подключения к шине USB не более чем на 10 +/-С.

Скачать программное обеспечение, драйвер и описание.

Прочитать инструкцию.

------------------
