EK-SAS0022-20 - EK-SAS0022-20 - Миниатюрный одноканальный усилитель НЧ 0.6Вт, усиление 20
Код товара: EK-SAS0022-20     Дата внесения в каталог: 14/09/2012

EK-SAS0022-20 - Миниатюрный одноканальный усилитель НЧ 0.6Вт, усиление 20

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-SAS0022-20
EK-SAS0022-20 - Миниатюрный одноканальный усилитель НЧ 0.6Вт, усиление 20

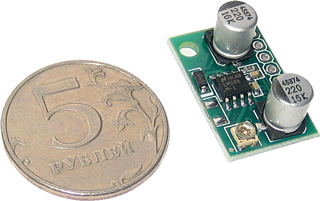

SAS0022-20 - Миниатюрный одноканальный усилитель НЧ 0.6Вт, усиление 20
SAS0022-20 - Миниатюрный одноканальный усилитель НЧ 0.6Вт, усиление 20

Миниатюрные размеры модуля позволяют встраивать его в различные электронные приборы, игрушки, активные колонки и т.п., где не требуется высокая выходная мощность. Подстроечным резистором на плате модуля регулируется уровень входного сигнала. При включении модуль начинает работать сразу и не нуждается в какой либо настройке.

Технические характеристики

Параметр Значение
Напряжение питания Umin/Unom/Umax 4 В / 12 В / 15 В
Выходная мощность 0,6 Вт
Сопротивление нагрузки 8 Ом
Коэффициент усиления 20
Ток в режиме покоя (при 12В) 7мА
Коэффициент гармоник при Рвых = 125мВт 0,2%
Входное сопротивление 10 КОм
Полоса пропускания до 300КГц
Защита от переполюсовки по питанию Да
Размеры модуля 15 х 24 х 10мм
Вес модуля

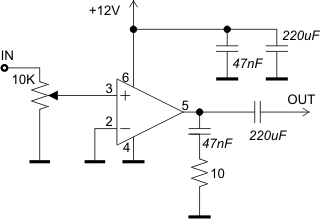

Схема модуля

Схема усилителя SAS0022-20

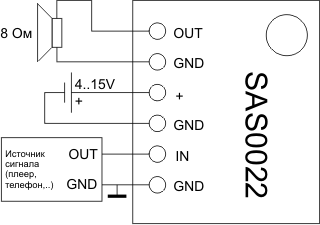

Схема включения

Схема включения усилителя SAS0022

Габаритные размеры

Габаритные размеры усилителя SAS0022
