EK-SPP0025-30V-5A - EK-SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А
Код товара: EK-SPP0025-30V-5A     Дата внесения в каталог: 14/09/2012

EK-SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-SPP0025-30V-5A
EK-SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А


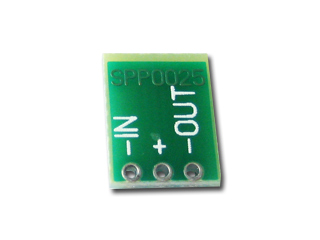

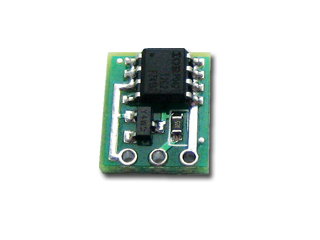

SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А
SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А

Знакомая ситуация: подключаешь устройство к источнику питания, а из него идет дымок, причина - в спешке были перепутаны провода. Особенно обидно, когда это было не дешевое устройство - эхолот, ноутбук и т.д. Избежать таких ситуаций поможет SPP0025. Контроллер предназначен для защиты нагрузки от переполюсовки питающего напряжения.

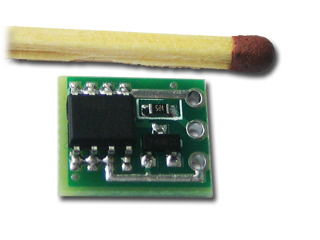

Контроллер имеет миниатюрные размеры, что позволяет встроить его почти в любое устройство. Контроллер имеет низкое сопротивление открытого канала, равное 0,015 Ом (при 12 В), соответственно при токе 5 А, напряжение падения на открытом канале контроллера всего 0,075 В, а выделение тепла 0,375 Вт. К примеру, если использовать для защиты от переполюсовки диод Шоттки, то при 5 А падение напряжение будет более 0,5 В, а выделение тепла более 2,5 Вт! При токе потребляемом нагрузкой более 2 А, для диода потребуется еще и радиатор. Особенно оправдано применение данного контроллера, для автономных применений и в походных условиях, где каждый Вт электричества на счету. А при нагрузках более 3 А, применение контроллера еще и экономически оправдано, т.к. 3 А Шоттки и радиатор сопоставим со стоимостью контроллера.

Технические характеристики

Параметр Значение
Напряжение коммутации 3..30 В
Коммутируемый продолжительный ток
при питании 5..30 В, -40..70° С 5 А
при питании 3..5 В, -40..70° С 3 А
при питании менее 3 В, -40..70° С 0,2 А
Коммутируемый кратковременный ток при питании 5..30 В 10 А
Сопротивление открытого канала при питании
3 В 0,035 Ом
4 В 0,02 Ом
10 В 0,015 Ом
Падение напряжения на открытом канале при питании 12В, 1А 0,015 В
Диапазон рабочих температур -40..85° С
Размеры модуля 11,5 х 9,5 х 3,3 мм
Вес модуля 0,4 г

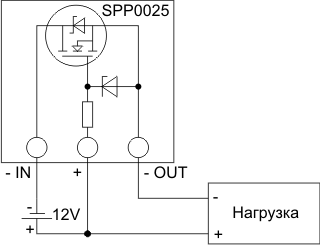

Схема включения

Схема включения SPP0025

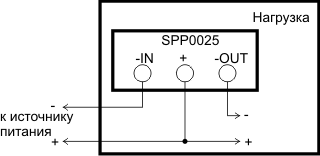

Структурная схема контроллера, встроенного в нагрузку

Структурная схема контроллера, встроенного в нагрузку

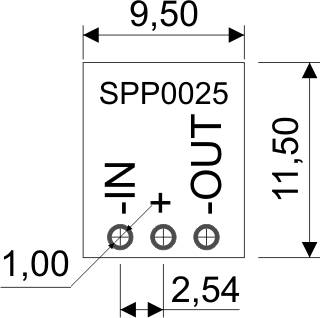

Габаритные размеры

Габаритные размеры SPP0025
