EK-SCV0026-ADJ-2A - SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 2 А
Код товара: EK-SCV0026-ADJ-2A     Дата внесения в каталог: 20/11/2012

SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 2 А

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-SCV0026-ADJ-2A
SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 2 А


SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 2 А

Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 2 А (при Uвых < = 12 В) без установки дополнительного теплоотвода. При необходимости к тыльной стороне модуля можно прикрепить радиатор площадью не менее 100см2. Радиатор может быть прикреплен винтами, для этого в модуле предусмотрены два отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа.

Устройство имеет тепловую защиту и ограничение по выходному току от 2 до 3 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 Ком к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах.

Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле R=1,23/I, где I - требуемый выходной ток. Резистор должен быть соответствующей мощности.

При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

Технические характеристики

Параметр Значение
Входное напряжение, не более 40 В
Выходное напряжение 1,2..37 В
Выходной ток во всем диапазоне напряжений, не более 2 А
Ограничение выходного тока 2..3 А
Частота преобразования 150 КГц
Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 12 В
при вых. токе 0,5 А 37° С
при вых. токе 1 А 50° С
при вых. токе 2 А 70° С
КПД при Uвх = 12 В, Uвых = 5 В, Iвых = 1А 77%
Диапазон рабочих температур -40..105° С
Защита от переполюсовки нет
Размеры модуля 43 х 40 х 12 мм
Вес модуля 15 г

Схема модуля

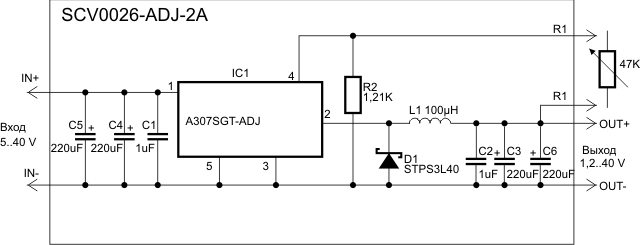

Схема SCV0026-ADJ-2A

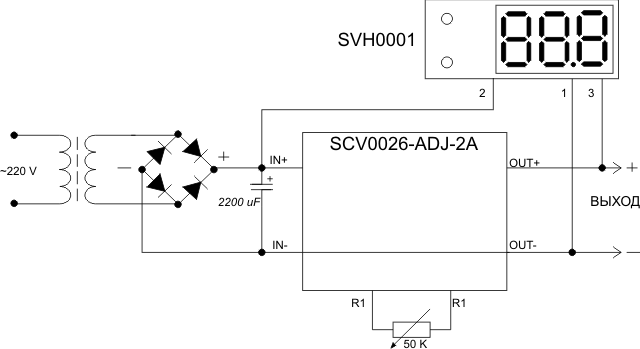

Схема включения с вольтметром SVH0001

Схема включения с вольтметром SVH0001

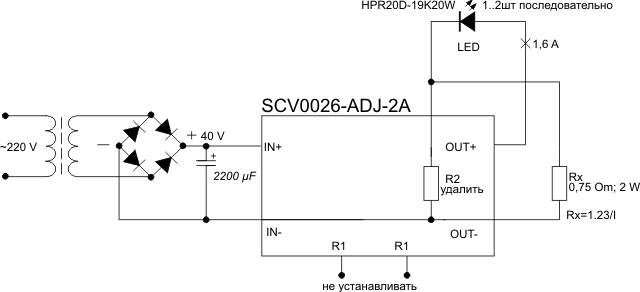

Схема включения стабилизатором тока 1,6 А

Схема включения стабилизатором тока 1,6 А

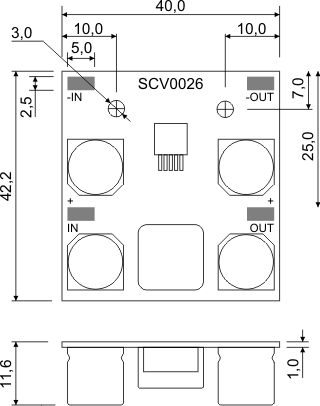

Габаритные размеры

Габаритные размеры SCV0026
