EK1136806 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8 ARDUINO LED CUBE 8x8x8 (СНЯТО С ПРОДАЖИ)
Код товара: EK1136806     Дата внесения в каталог: 07/11/2013

Каркас для простой самостоятельной сборки светодиодного куба 8х8х8 ARDUINO LED CUBE 8x8x8 (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK1136806
Каркас для простой самостоятельной сборки светодиодного куба 8х8х8 ARDUINO LED CUBE 8x8x8 (СНЯТО С ПРОДАЖИ)


Набор элементов для самостоятельной сборки светодиодного куба 8х8х8. (Каркас)

Ты, наверное, уже попробовал самостоятельно собрать светодиодный куб 4х4х4. Мы уверенны, что тебе хватило терпения спаять вместе 64 светодиода. За что был награжден великолепными эффектами 3D света. После этого мы предполагаем, что ты уже начал строить светодиодный куб 8х8х8. Возможно, уже спаяны две матрицы 8х8 для набора LED CUBE 8x8x8 Nano или для куба собственной конструкции. А у тебя на столе ещё 384 светодиода из 512. Хватит на 16 выходных дней. Похоже, каникулы или отпуск просидишь за паяльником. Не расстраивайся, если ты читаешь этот текст, значит, у тебя есть (будет) набор для построения каркаса 8х8х8 и через два дня у тебя будет гигантский геометрически совершенный 3D куб на изящном текстолитовом каркасе. Тебе останется придумать ошеломляющие гипнотические эффекты.


Самое важное, что нужно учесть перед сборкой.

1. Светодиоды в комплект не входят! Мы знаем, что они у тебя уже есть! Причем, для сборки куба можно использовать практически любые светодиоды с размером линзы от двух до восьми миллиметров. Расстояние между площадками на каркасе позволяют припаять даже SMD светодиоды.

2. Собранный куб очень легко стыкуется с платой управления LED CUBE 8x8x8 Nano, но может быть использован и в твоих собственных конструкциях. Нужно помнить, что для правильной работы с платой управления Мастер Кит LED CUBE 8x8x8 Nano у светодиодов в вертикальных колонках должен быть общий катод ( - ), а у светодиодов в горизонтальных плоскостях общий анод ( + ). В собственной конструкции ты можешь сделать и наоборот.

Набор состоит из 64 узких горизонтальных плат, 16 вертикальных стоек и платы основания.

На каждую горизонтальную плату устанавливаем и припаиваем 8 светодиодов. Они могут быть диаметром от 2 до 6 мм. Светодиоды устанавливаются со стороны надписи www.masterkit.ru. Все прямоугольные отверстия на горизонтальной плате соединены. При использовании каркаса в конструкции светодиодного куба с LED CUBE 8x8x8 Nano, где у светодиодов в горизонтальной плоскости общий анод, в прямоугольное отверстие вставляйте анод ( + ). Фото 1, Фото 2

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

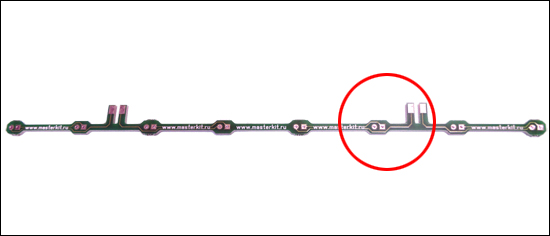

Фото 1

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 2

После того будут готовы 64 горизонтальные платы со светодиодами, сделаем вертикальные платформы каждая из которых состоит из двух вертикальных стоек и восьми горизонтальных. Фото 11.

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 3

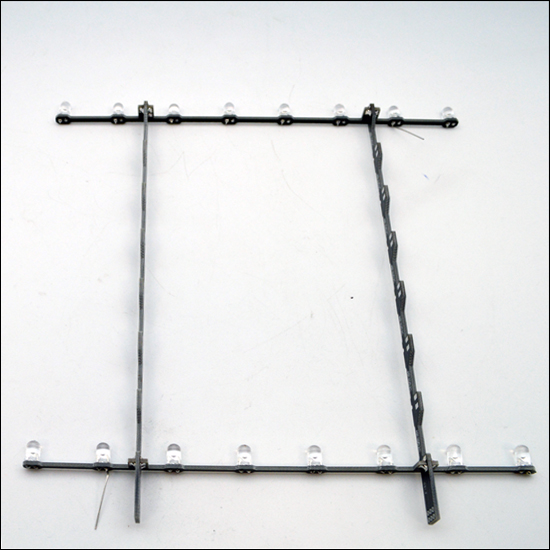

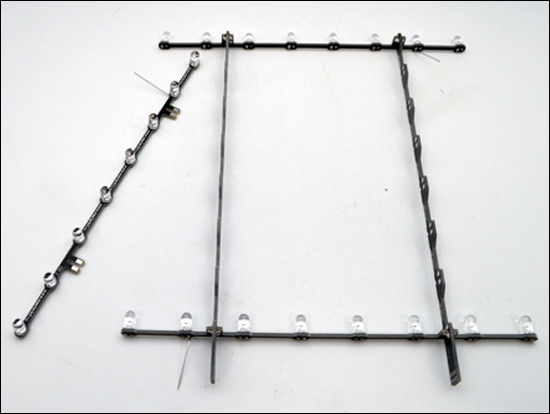

Начать лучше с крайних плат как на фото 3

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 4

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 5

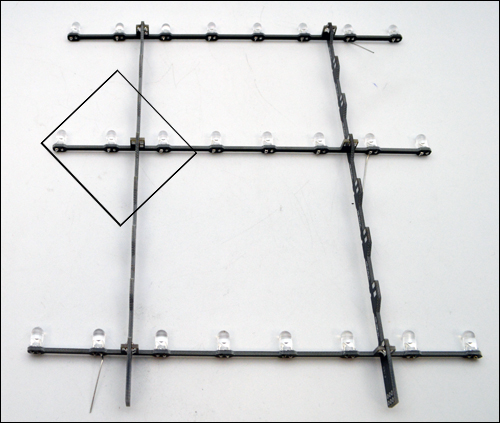

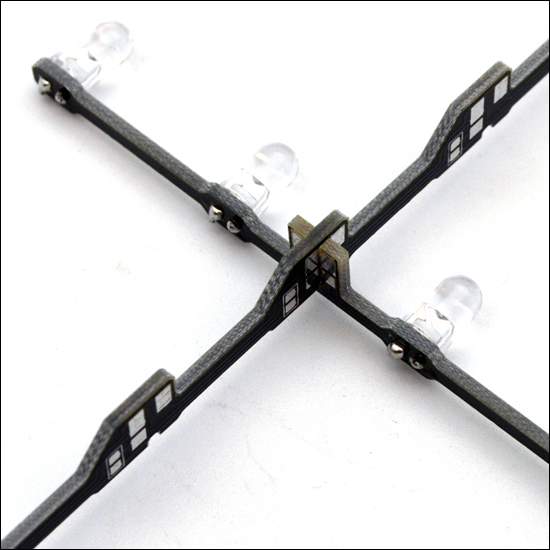

На фото 5 и 6 показано как соединить горизонтальные и вертикальные платы. На платах есть специальные пазы. Платы нужно плотно прижать, так чтобы луженые (зеркальные) площадки на обеих платах совпали. Фото 5, 6.

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 6

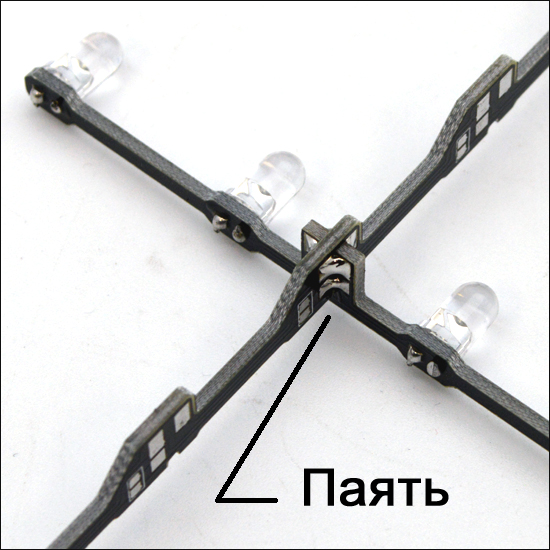

После того как платы будут прижаты друг к другу (фото 6), паяльником с помощью капли припоя соедини каждую противоположенную площадку. Фото 7

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 7

Ты должен подготовить восемь вертикальных платформ. Фото 8 – 11.

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

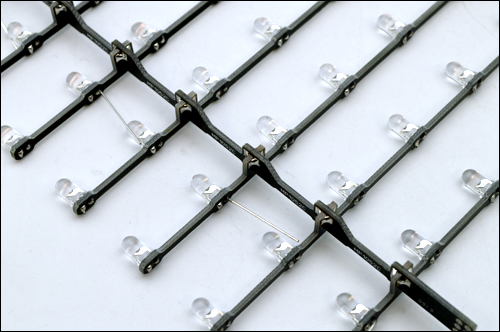

Фото 8

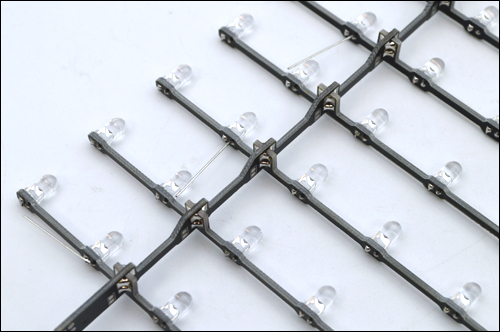

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 9

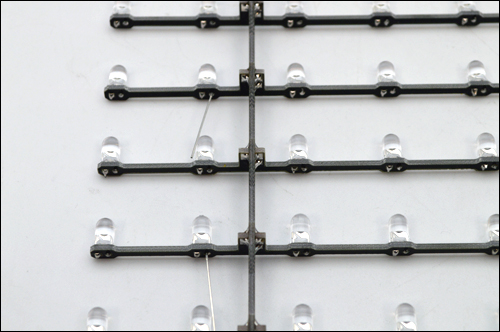

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 10

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

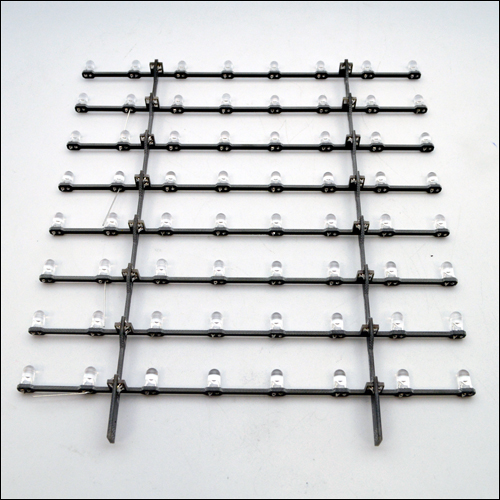

Фото 11

Готовы? Отложи их в сторону. Займемся основой куба

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 12

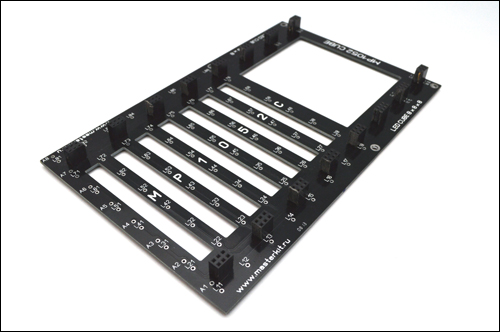

На плате, которая станет основой куба, найди 16 групп по 6 контактов. В них установи 6-контактные гнёзда. Устанавливай их со стороны маркировки! Фото 12 и 15

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

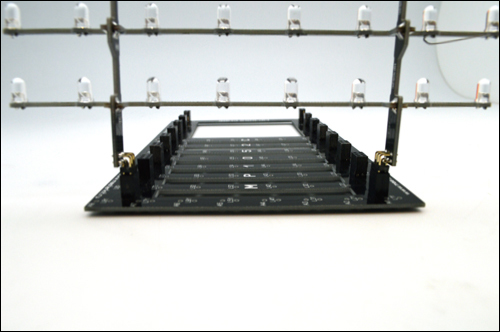

Фото 13

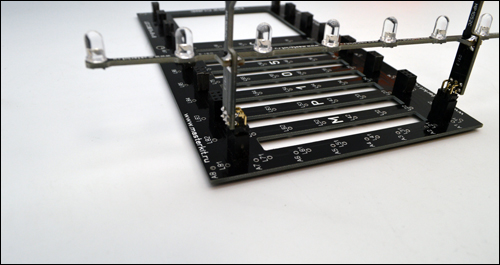

Теперь угловые штыревые разъемы. Порядок такой: берешь вертикальную платформу, находишь места для установки двух угловых разъемов, устанавливаешь разъемы (не припаиваешь!) и вставляешь их вместе с платформой в гнезда на несущей плате. Фото 13 и 14.

Аккуратно выравниваешь и только после этого припаиваешь разъемы к вертикальным стойкам. Так подготовь все восемь вертикальных платформ.

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 14

Настройка коммутации.

Для правильной работы куба необходимо соединить общие аноды каждой горизонтальной плоскости с контактами A1-A8 на несущей плате следующим образом: к A1 аноды светодиодов нижней плоскости, к A8 соответственно аноды самой верхней. Это соединение пройдет по вертикальным стойкам от углового разъема через контакты на стойках (фото 17 или 20).

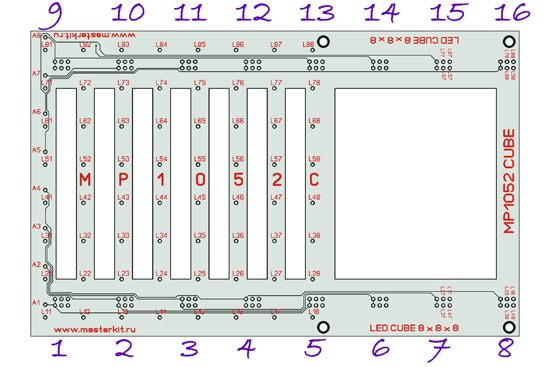

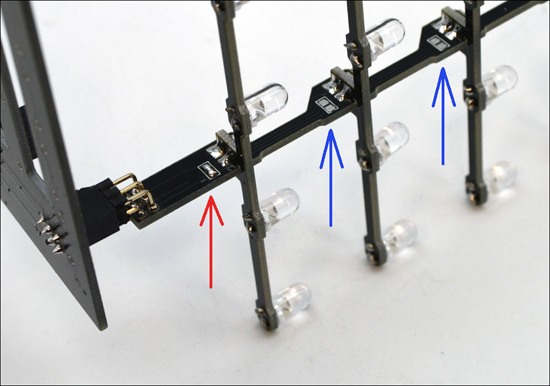

Для облегчения понимания соединения пронумеруем гнезда на несущей плате от 1 до 16. На фото 15 видно, что разъем A1 подведен к левым контактам гнезда 1, разъем А2 к гнезду 2, А3 к гнезду 3, А4 к 4, А5 к 16, А6 к 15, А7 к 14 и А8 к 13. Вставляем первую вертикальную платформу в гнезда 1 и 9. На вертикальной стойке под самой нижней горизонтальной платой находим контактные площадки (красная стрелка на фото 17) и соединяем их каплей припоя. Теперь А1 соединен со всеми анодами нижней горизонтальной платы. На последних этапах сборки будут соединены аноды всех нижних горизонтальных плат, и мы получим плоскость светодиодов с общими анодами.

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 15

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 16

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 17

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

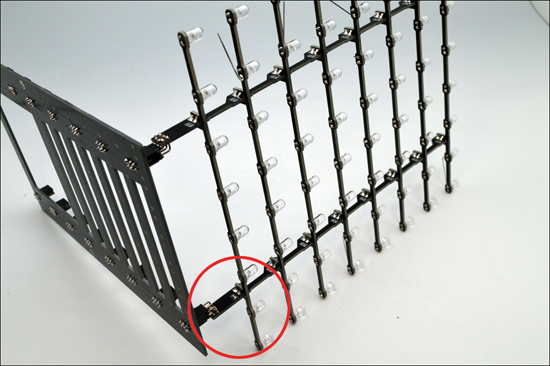

Фото 18

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 19

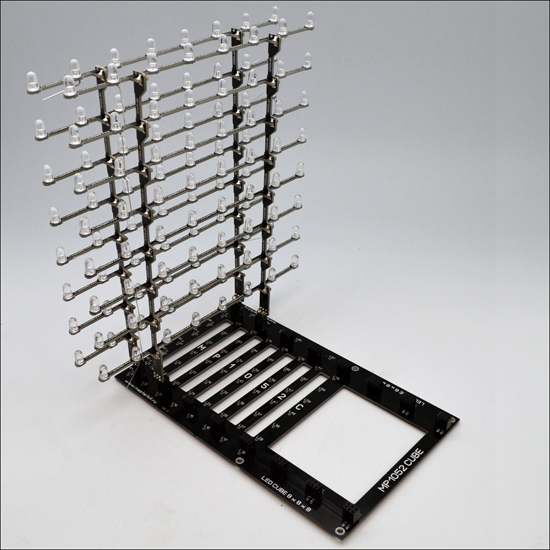

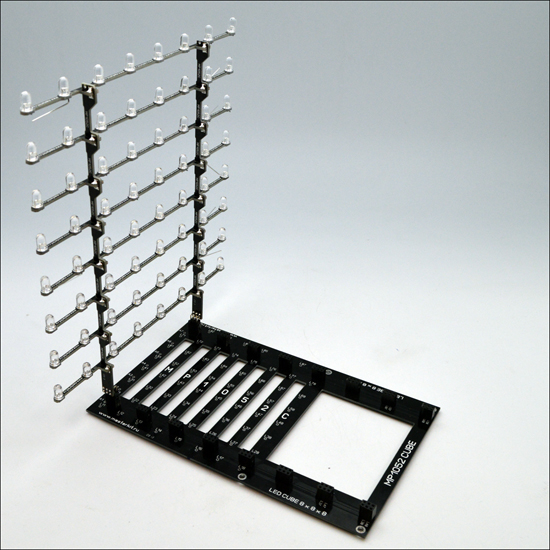

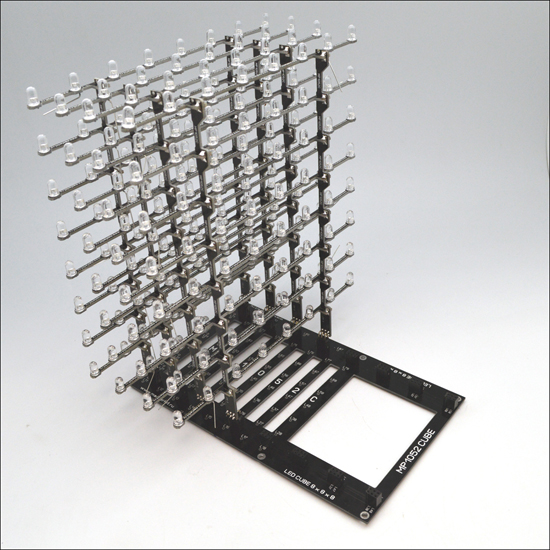

Устанавливаем вторую вертикальную платформу, находим контактную площадку под второй горизонтальной платой (фото 20), соединяем каплей припоя. Потом проделываем тоже самое с третьей и четвертой вертикальной платформой. После того как мы подготовили первые четыре платформы (фото 21), аккуратно одну за другой вытаскиваем их из разъемов и по порядку складываем в стороне (фото 22).

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 20

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 21

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

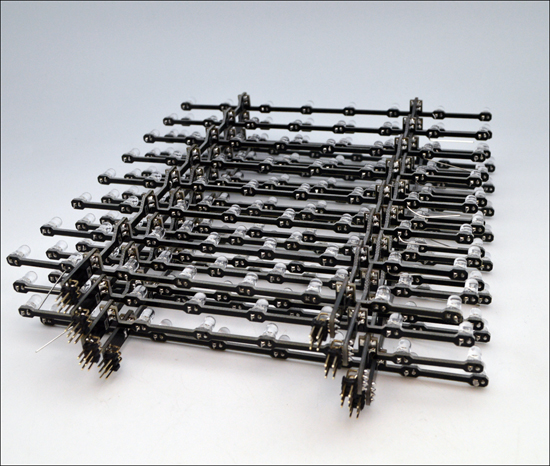

Фото 22

Приступаем к подготовке 4-х вертикальных платформ соединяемых с А5, А6, А7, А8.

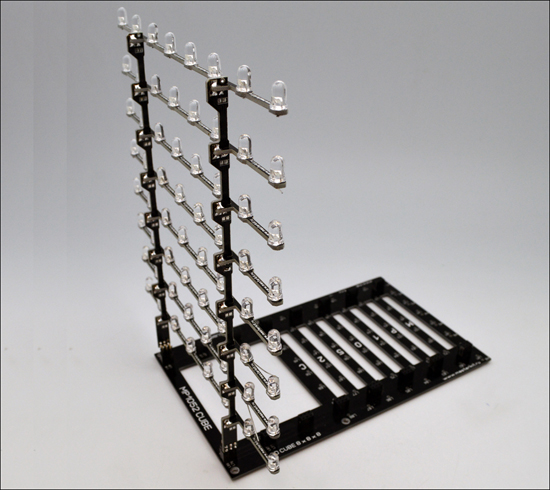

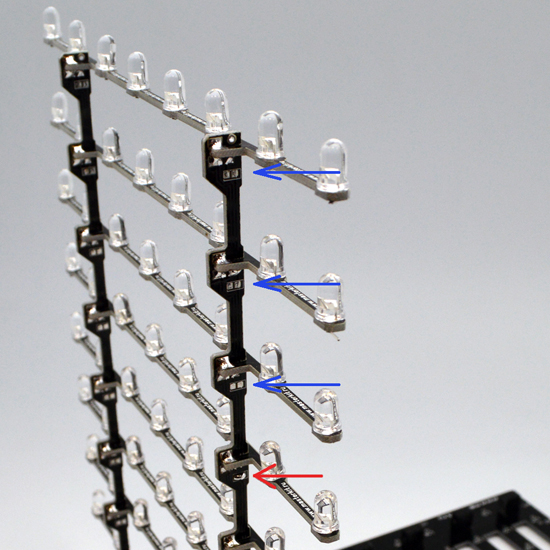

Вставляй в разъемы крайнюю вертикальную платформу как на фото 23. На ней найди контактные площадки, обозначенные красной стрелкой на фото 24, и соедини их каплей припоя. Это соединение с контактом А5

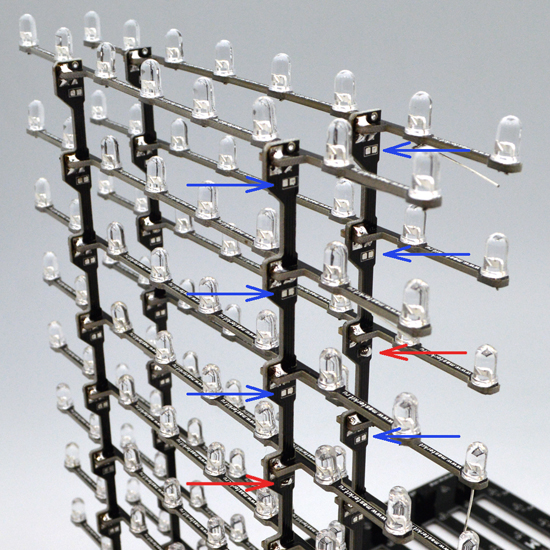

Затем вставляй в разъемы следующую вертикальную платформу. На ней найди контактные площадки, отмеченные второй красной стрелкой на фото 25. (она на один уровень выше). Соедини их каплей припоя. Это соединение с контактом А6

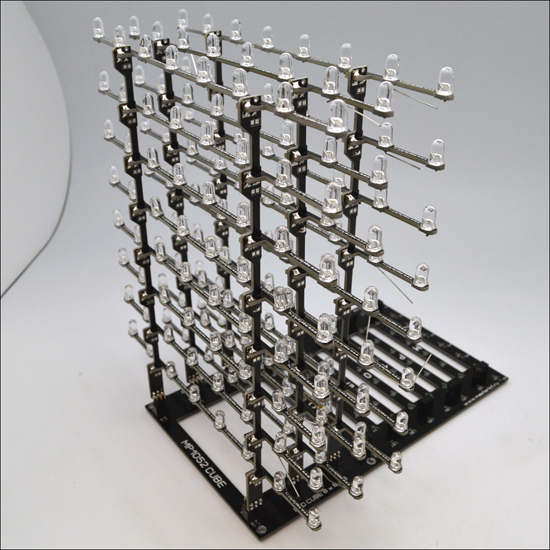

Вставляй следующую вертикальную платформу (фото 26). Найди контактные площадки (ещё на один уровень выше) Соединяй каплей припоя. Это соединение с контактом А7

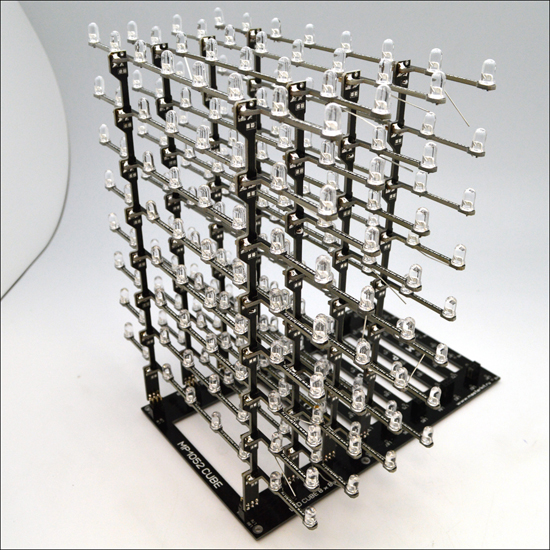

На следующей платформе (фото 27) контактные площадки соединятся с А8.

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 23

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 24

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 25

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 26

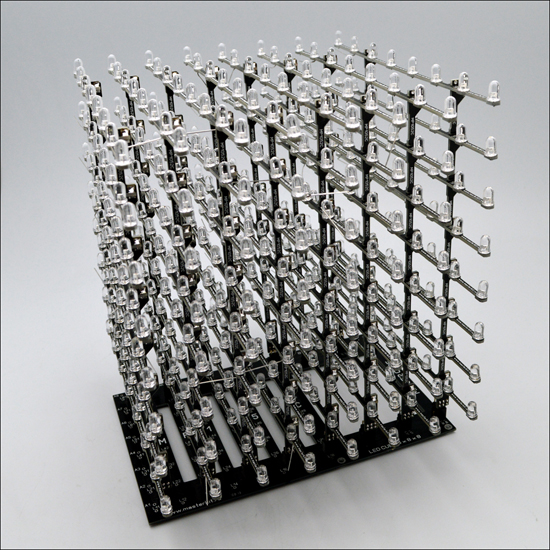

Дальше так. Если ты делаешь свой собственный проект куба 8x8x8, то доставай сложенные ранее вертикальные платформы (фото 22) и по порядку вставляй их в разъемы, откуда снимал. Получится конструкция как на фото 29. Это почти готовый куб. Осталось сделать последние соединения. Т.е. создать восемь горизонтальных матриц 8х8 А1, А2, А3, А4, А5, А6, А7, А8. Для этого нужно с помощью остатков отрезанных ножек от светодиодов соединить в каждой горизонтальной плоскости аноды светодиодов.(квадратное отверстие на фото 2) (или катоды в зависимости от проекта). Так как эти соединения будут также исполнять роль ребер жесткости, то лучше эти соединения делать с разных сторон в каждой плоскости.

После этих последних соединений ты получишь светодиодный куб 8х8х8. Состоящий из восьми горизонтальных матриц А1, А2, А3, А4, А5, А6, А7, А8 и вертикальных столбцов L11 … L88

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 27

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

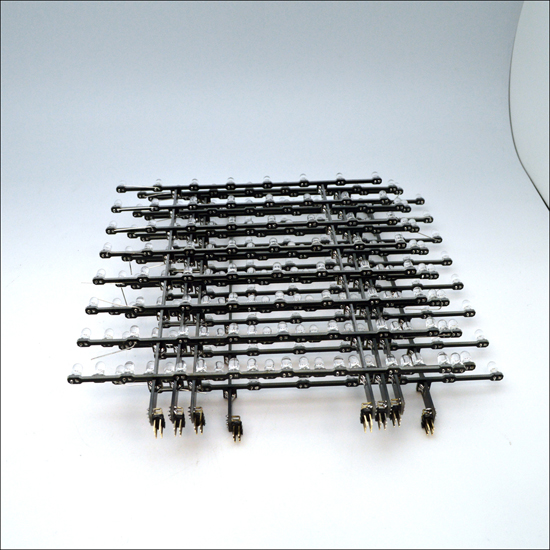

Фото 28

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 29

Если ты будешь использовать эту конструкцию в своем проекте, дальше не читай!

Если ты это собрал для подключения к нашему LED CUBE 8x8x8 Nano делай так так:

Вытаскивай весь конструктив из основы и пока отложи в сторону.

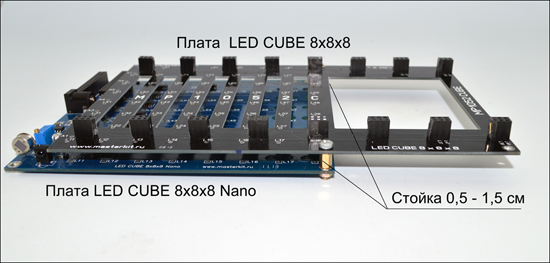

Найди в своем хозяйстве пару стоек 0,5 – 1,5 см. и соедини две платы как показано на фото 30.

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 30

Дальше насквозь соедини контакты А1 … А8 и L11 … L88 верхней платы с такими же контактами на нижней. (фото 31, 32). Это можно сделать, например обрезками ножек от светодиодов.

Собирай, устанавливай Arduino NANO, заливай тесты.

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

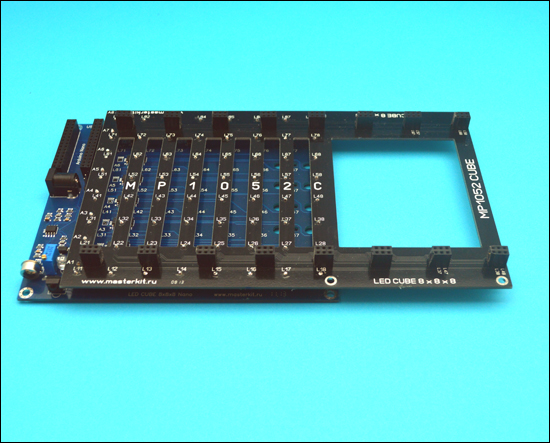

Фото 31

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

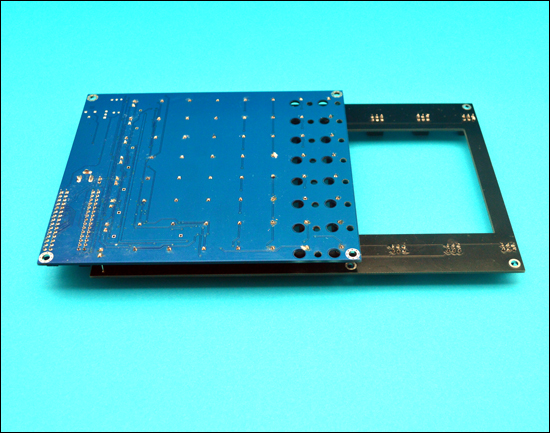

Фото 32

LED CUBE 8x8x8 - Каркас для простой самостоятельной сборки светодиодного куба 8х8х8

Фото 33
