Код товара: ADS1102CAL

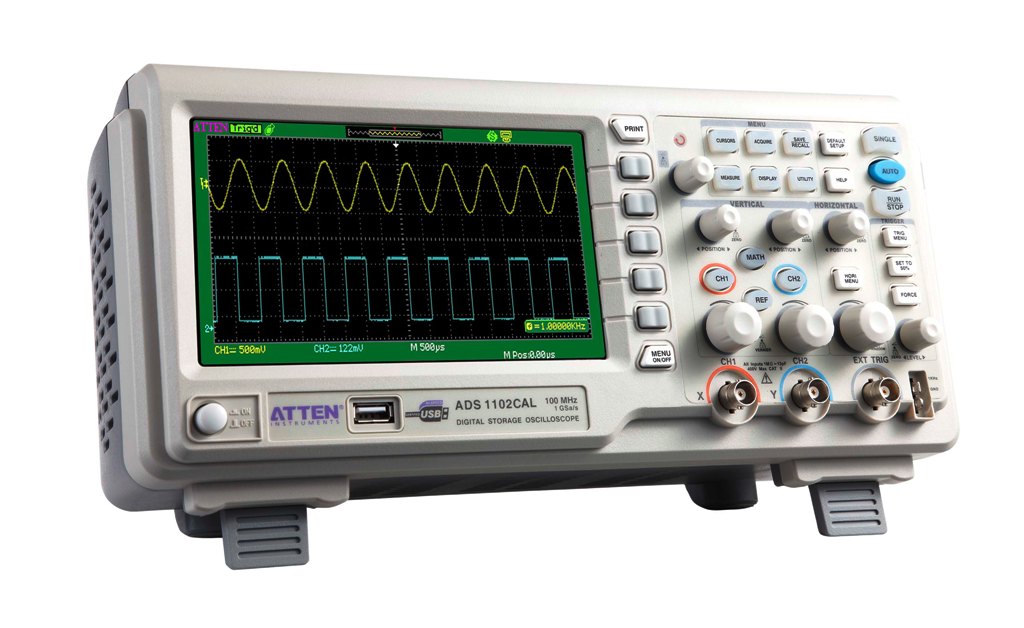

ADS1202CAL+ двухканальный цифровой осциллограф 200 Мгц

Бренд: ATTEN
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на кнопку Уведомить о товаре. Уведомить о появлении товара

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

ADS1202CAL+ двухканальный цифровой осциллограф 200 Мгц

Раньше, в эпоху осциллографических трубок - его бы называли "двухлучевой".
• Цифровой осциллограф ATTEN ADS1202CAL+ имеет два канала с полосой пропускания 200 МГц с максимальной частотой дискретизации в реальном времени 1 Гвыб/с и длиной внутренней памяти до 40 Кб.
• Частота выборки до 1 Гвыб/с для режима реального времени и до 50 Гвыб/с для режима эквивалентной выборки.
• Сверхкомпактный дизайн и малые габариты сохранят пространство на рабочем месте.
• Цветной TFT жидкокристаллический дисплей с диагональю 18 см и разрешением 480х234 точек отображает 64000 цветов.
• Цифровой осциллограф ATTEN ADS1202CAL+ имеет порт USB для поддержки внешних накопителей и порт USB для связи с компьютером или принтером.
• Использование программного обеспечения позволяет осуществлять дистанционное управление осциллографом через виртуальную панель управления и сохранение осциллограмм в виде массива данных или графических файлов.
• Цифровой осциллограф ATTEN ADS1202CAL+ имеет 32 встроенных автоматических измерений, Фурье-анализ и встроенный частотомер.
• Автоматические измерения наряду со стандартными включают в себя такие функции как, измерение временных задержек между сигналами, фазы между двумя сигналами и другие измерения между фронтами сигналов. Это дает широкие возможности пользователю понять и проанализировать формы входных сигналов.
• Такие функции как – функция допускового контроля, цифровые фильтры, программируемые пользователем, сегментированная развёртка упрощают и сокращают время отладки различных радиотехнических устройств.
• Осциллограф ATTEN ADS1202CAL+ имеет три режима курсорных измерений: ручной, слежения и иллюстрирования автоматических измерений.
• Встроенные настраиваемые цифровые фильтры: нижних частот, верхних частот, полосовой, режективный.
Математические функции для осциллограмм: сложение, вычитание, умножение и быстрое преобразование Фурье.
• Режим "самописец" - непрерывная регистрация и отображение низкочастотного сигнала.
• Разнообразные режимы запуска: по фронту, по видеосигналу, по длительности импульса, по скорости нарастания, чередование каналов, по определенному шаблону логического состояния и продолжительности совпадения шаблоном логического состояния позволяют наблюдать сигналы сложной формы.
• Регулируемый гистерезис уровня запуска - эффективная фильтрация шума из пускового сигнала и исключения ложного срабатывания системы.
• Многоязычный пользовательский интерфейс, включая русский.
• Всплывающее меню и встроенная система помощи для быстрого обучения.
• Принадлежности цифрового осциллографа ATTEN ADS1202CAL+ включает в себя два осциллографических пробника, сетевой шнур питания, диск с программным обеспечением и шнур USB для подключения к компьютеру.
• Цифровой осциллограф ATTEN ADS1202CAL+ идеально подходит для испытаний выпускаемой продукции, научных исследований и разработок, для любых тестовых проверок и поиска неисправностей в аналоговых и цифровых схемах, а также для обучения и практических занятий.

Параметр ADS1202CAL+
Полоса пропускания 200 МГц
Частота дискретизации 1 ГГц, эквивалентная - 50 ГГц
Количество каналов два
Время нарастания фронта < 1.8 нс
Входной импеданс 1 Мом
Входное напряжение Максимальное входное напряжение ±400 В пиковое
Вертикальная развертка 2 мВ - 10 В/дел, вертикальное разрешение 8 бит
Горизонтальная развертка 2.5 нс – 50 сек/деление, сканирование 100 мс – 50 сек/деление
Тип запуска По фронту, видеосигналу, длительности импульса, скорости нарастания, поочередный
Дисплей Цветной TFT, диагональ 17,8 см (7 дюймов), 480 х 234 пикселов, 64k цветов
Рабочая область дисплея 18 делений по горизонтали 8 делений по вертикали
Интерфейс Многоязычный, 12 языков включая русский
Автоматическая калибровка Автокалибровка для устранения температурных ошибок
Автоматическая настройка Автоматическая настройка осциллограммы и конфигурации параметров
Внутренняя память 40 k отсчетов (2 х 20 k), до 20 осциллограмм
Запись/воспроизведение Осциллограмм, настроек, CSV файлов, изображений экрана
Режим покадровой регистрации (самописец) Запись и воспроизведение до 6 млн отсчетов во внутреннюю память
Автоматически измеряемые параметры осциллограммы 32 параметра
Математические функции Сложение, вычитание, умножение, деление, Фурье анализ
Фильтры ВЧ, НЧ полосовой и режекторный
Увеличение осциллограммы Одновременное отображение всей осциллограммы и ее увеличенного фрагмента
Система регистрации Режим равномерной, эквивалентной выборки, пиковый детектор, режим усреднения
Курсорные измерения Функция автоматического курсорного слежения
Pass/Fail Допусковый тест на соответствие эталонной осциллограмме, RS232 выход
REF Режим сравнения с ранее записанными опорными осциллограммами
Встроенный частотомер 6-ти разрядный
Порты ввода вывода USB Host/Device с поддержкой USB Flash памяти и USB принтера
Функция быстрой печати Кнопка быстрого вывода экрана на печать - PrtSc
Питание 100-240 В AC, CATII, 50 ВА максимум
Размеры 399 (длина) х 148.5 (высота) х 110.5 (глубина) мм, масса нетто 2,4 кг


Характеристики цифровых осциллографов серии ADS1000. В формате PDF.Характеристики цифровых осциллографов серии ADS1000. В формате PDF.

Характеристики цифровых осциллографов серии ADS1000. В формате PDF.Инструкция по эксплуатации цифрового осциллографа ADS1202CAL+ 200 Мгц. В формате PDF

Внимание! Технические параметры изделия могут незначительно отличаться от приведённых. Завод изготовитель НЕ уведомляет о вносимых изменениях, направленных на дальнейшее улучшение потребительских качеств товара.

------------------
