Код товара: RDKT20727

Радиоконструктор RL122. Светодиодная мигалка. 2 прозрачных светодиода красного свечения

Бренд: Радио КИТ
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на кнопку Уведомить о товаре. Уведомить о появлении товара

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Радиоконструктор RL122. Светодиодная мигалка. 2 прозрачных светодиода красного свечения

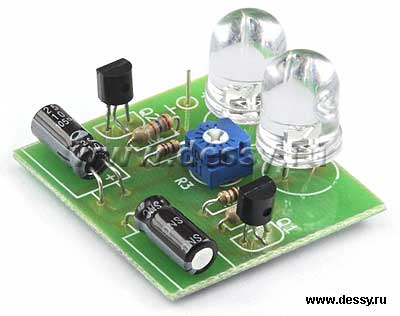

Печатная плата с компонентами и инструкцией в упаковке.
  У начинающих радиолюбителей особым интересом пользуются устройства, имеющие простую электрическую схему, содержащую небольшое количество деталей, обладают простотой сборки и как правило отсутствием наладки. Простая мигалка состоящая из двух светодиодов и двух транзисторов, не вызовет затруднений при сборке, и является отличным, наглядным пособием для радиолюбителя изучающего основы электроники.

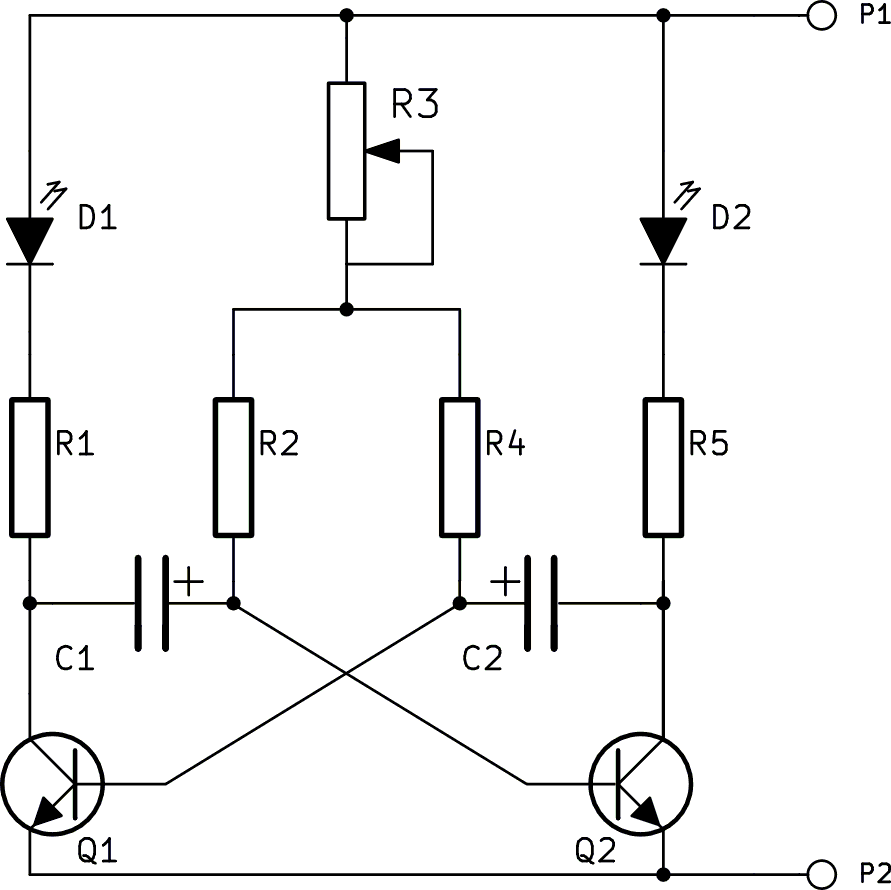

Принципиальная схема

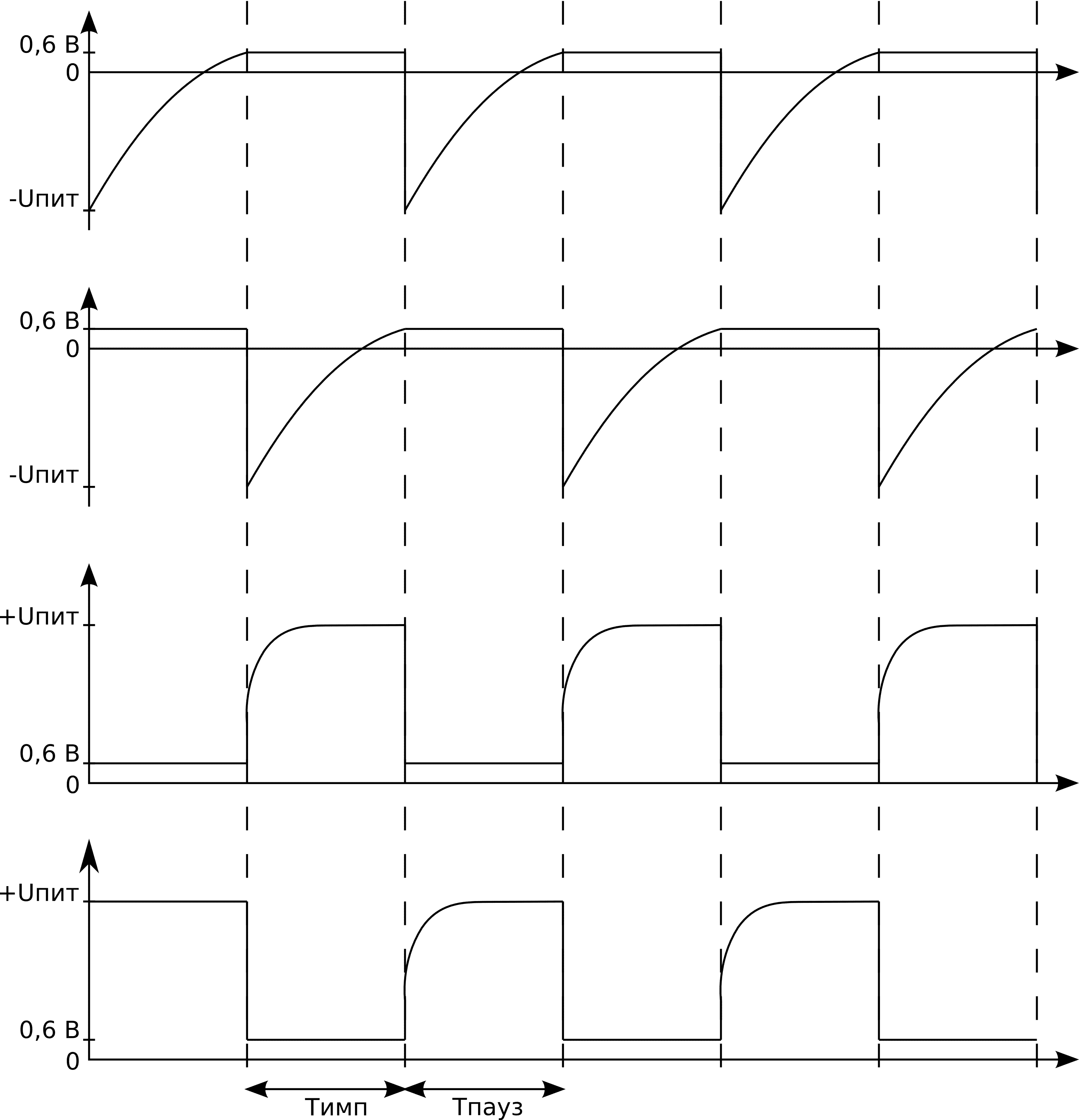

Временные диаграммы
Радиоконструктор RL122. Светодиодная мигалка
Радиоконструктор RL122. Светодиодная мигалка


  Принципиальная схема мигалки представляет собой симметричный мультивибратор. Рассмотрим принцип работы данной схемы подробнее. Пусть транзистор Q1 открыт и светодиод D1 светится, а Q2 закрыт и D2 погас. Левая обкладка конденсатора С1 подключена к общему проводу питания, он начинает заряжаться до напряжения питания через резисторы R2 и R3, с постоянной времени R2-R3-C1. Но как только напряжение на конденсаторе достигает +0,6 В, транзистор Q2 откроется и светодиод D2 зажжётся, напряжение на левой обкладке С2 поменяется с +0,6 В до -UПИТАНИЯ, что приведёт к закрытию транзистора Q1, светодиод D2 погаснет. Конденсатор С2 заряжается через резистор R4 и процесс повторяется.
  Симметричным мультивибратор называется потому, что длительность импульса равна длительности паузы. В этом случае R1=R5, R2=R4, C1=C3. Частоту переключения можно рассчитать по формуле:
Радиоконструктор RL122. Светодиодная мигалка


  где: величина R2 и R3 в Омах, а C2 в Фарадах.

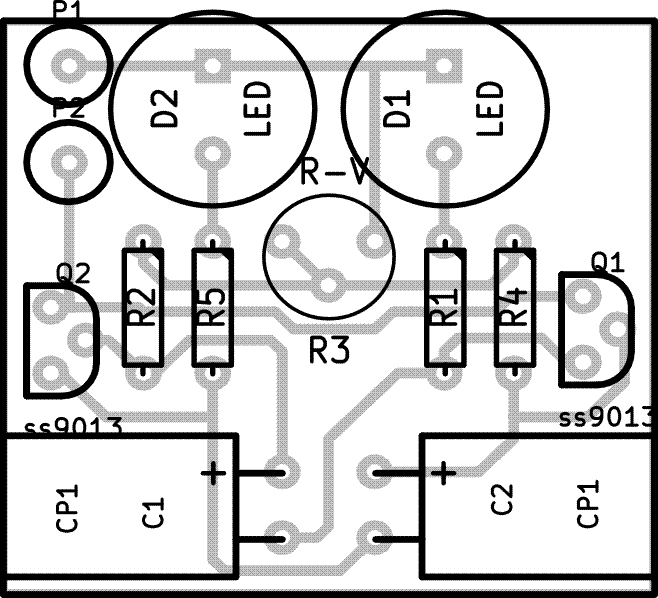

Схема расположения элементов
Радиоконструктор RL122. Светодиодная мигалка


  Конструктивно мультивибратор выполнен на печатной плате размером 35×35 мм. При сборке необходимо обратить внимание на полярность конденсаторов, светодиодов и цоколевку транзисторов. Правильно собранная схема наладки не требует, резистором R3 устанавливаем период моргания светодиодов.

 Характеристики:
  • Номинальное напряжение питания: 5...9 В;
  • Номинальный ток потребления: < 35 мА;
  • Частота переключения: 3...30 Гц.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечания:
  • При сборке необходимо обратить внимание на полярность конденсаторов, светодиодов и цоколевку транзисторов.
  • Правильно собранная схема наладки не требует, и начинает работать сразу.

------------------
