EM9223-1 - Модуль EM9223-1. Сенсорный выключатель.
Код товара: EM9223-1     Дата внесения в каталог: 09/05/2014

Модуль EM9223-1. Сенсорный выключатель.

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EM9223-1
Модуль EM9223-1. Сенсорный выключатель.






  • Готовый модуль сенсорного выключателя (включено/выключено).
  • Датчик (сенсор) можно разместить под любой неметаллической поверхностью, толщиной до 10 мм. Прикосновение к зоне над датчиком, произведёт переключение состояния устройства (включено/выключено).
  • Чувствительность сенсорного контакта регулируется размером площадки и толщиной защитного изолирующего покрытия между площадкой и поверхностью, к которой происходит прикосновение. При этом, защитное покрытие не должно содержать металлических включений и покрытий.
  • Напряжение питания: от 2,0 до 5,5 вольт.
  • Ничтожно низкий ток потребления в режиме ожидания: 1,5....3,0 мкА (0,0015.... 0,003 мА), при напряжении питания 3,0 вольт.
  • Время реакции на касание: 220 мс, при напряжении питания 3,0 вольт.
  • Температурный диапазон: -20 C ... +70 C.
  • Защита входа от электростатического потенциала: более 5000 вольт.
  • Постоянная автоматическая перекалибровка с периодом 16 сек при отсутствии воздействий на датчик.
  • Встроенный MosFET выходной ключ с общим стоком на транзисторе 2N7002, способен коммутировать напряжения до 50 вольт при токе до 300 мА.
  • Гарантированное отключение нагрузки при включении питания.
  • Готовый модуль.

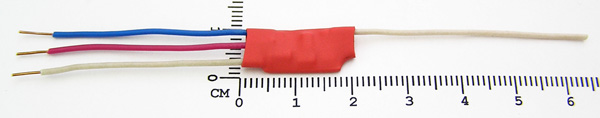

  • Миниатюрные размеры: 20 * 8 * 4 мм. (без учета проводов).
  • Выводы изготовлены из гибкого медного одножильного изолированного провода ф.0,5мм.
  • Вес модуля (с проводниками длиной 5 см): 1,2 гр.

Примечания:

  • После подачи напряжения питания, в течение 0,5 сек. производится автоматическая калибровка сенсора. В течение этого времени не следует прикасаться к датчику.
  • Модуль не имеет защиты от неправильной полярности питания!
  • Будьте внимательны при подключении питания, не допускайте переполюсовки напряжения питания!

Подключение:





  • Напряжение питания (стабилизированное) от 2,0 до 5,5 вольт, следует подавать на выводы:
    • Синий : GND = Общий, "Корпус", "Земля", Минус.
    • Красный : VCC = +2,0...+5,5 вольт.
  • Нагрузку следует подключать к белому проводнику "Выход". Встроенный MosFET выходной ключ по схеме "с общим стоком" на транзисторе 2N7002, способен коммутировать (замыкать на GND, "минус", "общий провод") нагрузку с напряжением до 50 вольт при токе до 300 мА.
  • Сенсорную металлизированную площадку следует подключать проводнику "Датчик".
Сделано в РОССИИ.

Печатная плата модуля EM9223-1 имеет полноценную влагозащиту:

  • Покрыта 3 (тремя) слоями акрилового лака с промежуточной горячей сушкой в течение 30 минут, между нанесением слоёв.
  • Защищена качественной термостойкой (+125 С) термоусадочной трубкой красного цвета.
