EK1897998 - MP113. MP3-модуль с возможностью воспроизведения с микро SD карточки (СНЯТО С ПРОДАЖИ)
Код товара: EK1897998     Дата внесения в каталог: 31/01/2015

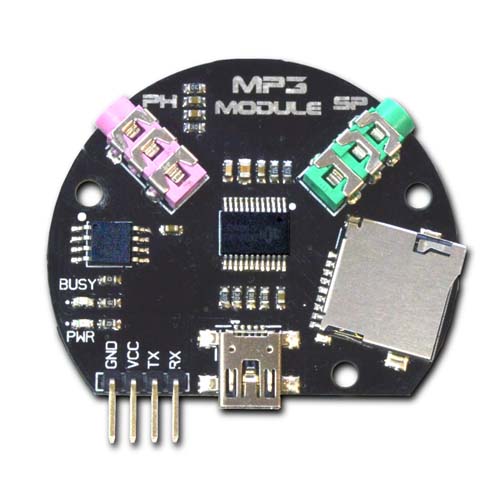

MP113. MP3-модуль с возможностью воспроизведения с микро SD карточки (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ
Исполнение:

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK1897998
MP113. MP3-модуль с возможностью воспроизведения с микро SD карточки (СНЯТО С ПРОДАЖИ)


  Миниатюрный MP3-модуль с возможностью воспроизведения звуковых файлов записанных на микро SD карточку.
  Посредством стандартного mini-USB разъёма модуль подключается к компьютеру и определяется как съёмный диск, на который легко загрузить любые звуковые файлы. После чего, подключив к модулю источник питания (батарейки), наушники или динамик, можно легко воспроизводить звуковые файлы.
  Управлять воспроизведением можно через последовательный порт (UART) с помощь контроллера Arduino или любого другого. Все команды управления можно найти в таблице 1.
  Области применения модуля очень обширны. Например, можно встроить модуль в мягкую игрушку или в детскую машинку: теперь играть с ними будет ещё интереснее! Или доработать шкатулку: при открытии крышки будет звучать красивая мелодия или аудиокнига.
  MP3 модуль подойдёт не только для развлечений, но и в более серьёзных применениях: например, как генератор специфических звуковых эффектов в театральных постановках, как речевой информатор или сигнализатор в системах безопасности.

Таблица 1
Команды управления (без возврата параметра)

Команда Функция Параметры (16 bits) и формат
0x01 next Следующий трек 7E 02 01 EF
0x02 pre Предыдущий трек 7E 02 02 EF
0x03 assigned song выбор песни 0-65535 SPI(0-200) 7E 04 03 00 01 EF Красным шрифтом указаны изменяемые значения.
0x04 volume+ звук + 7E 02 04 EF
0x05 volume - звук - 7E 02 05 EF
0x06 assigned volume установка звука 0-30 7E 03 06 15 EF Красным шрифтом указано место для установки значений громкости от 00 до 1E.
0x07 assigned EQ(0/1/2/3/4/5) установки эквалайзера Normal/Pop/Rock/Jazz/Classic/Base 7E 03 07 01 EF Красным шрифтом указано место для установки значений от 00 до 05
0x09 assigned devices (0/1/2/3/4) управление устройством U/TF/AUX/SLEEP/FLASH 7E 03 09 01 EF Красным шрифтом указано место для установки значений от 00 до 05
0x0A enter sleep mode спящий режим - низкое потребление 7E 02 0A EF
0x0C chip reset Сброс 7E 02 0C EF
0x0D Play Воспроизведение 7E 02 0D EF
0x0E Pause Пауза 7E 02 0E EF
0x0F folders switching переход между папками 01 следующая папка; 00 предыдущая папка 7E 03 0F 00 EF
0x10   reserved
0x11 Loop Контур (режим воспроизведения) 01234 (ALL FOL ONE RAM ONE_STOP) 7E 03 11 00 EF
    Переменная указана красным цветом 00 – все треки в цикле, 01 одна песня Для повтора следующей песни запишите 7E 03 11 01 EF, а затем 7E 04 03 00 02 EF
0x12 specified folder file playback папка воспроизведения 01 01 The former 01 refers to the folder while the latter refers to the file. Note 1: 7E 04 12 01 01 EF воспроизвести файл 01 в папке 01



Команды запрос параметров

Команда Функция Параметры и формат
0x40   Возврат ошибки Повторите посылку
0x42 Check the current status Проверка статуса Возвращает: воспроизведение, Стоп, Пауза 7E 02 42 EF
0x43 Inquire the current volume Запрос уровня текущей громкости 7E 02 43 EF
0x44 Inquire the current EQ Запрос установок эквалайзера Возвращает 12345 (Normal/Pop/Rock/Jazz/Classic/Base) 7E 02 44 EF
0x45 Inquire the current play mode Запрос режима воспроизведения Возвращает 01234 (ALL FOL ONE RAM ONE_STOP) 7E 02 45 EF
0x46 Inquire the current software version 7E 02 46 EF
0x47 Check the total number of files of TF card 7E 02 47 EF
0x48 Inquire the total number of UDISK files Запрос общего количества файлов на UDISK 7E 02 48 EF
0x49 Inquire the total number of FLASH files Запрос общего количества файлов во флэш памяти 7E 02 49 EF
0x4B Inquire the current track of TF card Запрос общего количества файлов на карточке 7E 02 4B EF
0x4C Inquire the current track of UDISK Запрос воспроизводимого файла с UDISK 7E 02 4C EF
0x4D Inquire the current track of FLASH Запрос воспроизводимого файла из FLASH 7E 02 4D EF
0x50 Inquire the current play time Запрос текущего всего времени воспроизведения 7E 02 50 EF
0x51 Inquire the total play time of the current track Запрос текущего времени воспроизведения трека 7E 02 51 EF
0x52 Inquire the name of the playing song Запрос имени файла. 7E 02 52 EF
0x53 Inquire the total number of the current folders Запрос общего количества папок 7E 02 53 EF


Описание MP113. MP3-модуля с возможностью воспроизведения с микро SD карточки. PDF-файл на русском языке
Описание MP113. MP3-модуля с возможностью воспроизведения с микро SD карточки


Для увеличения нажмите на картинку
(навигация по картинкам осуществляется стрелочками на клавиатуре)

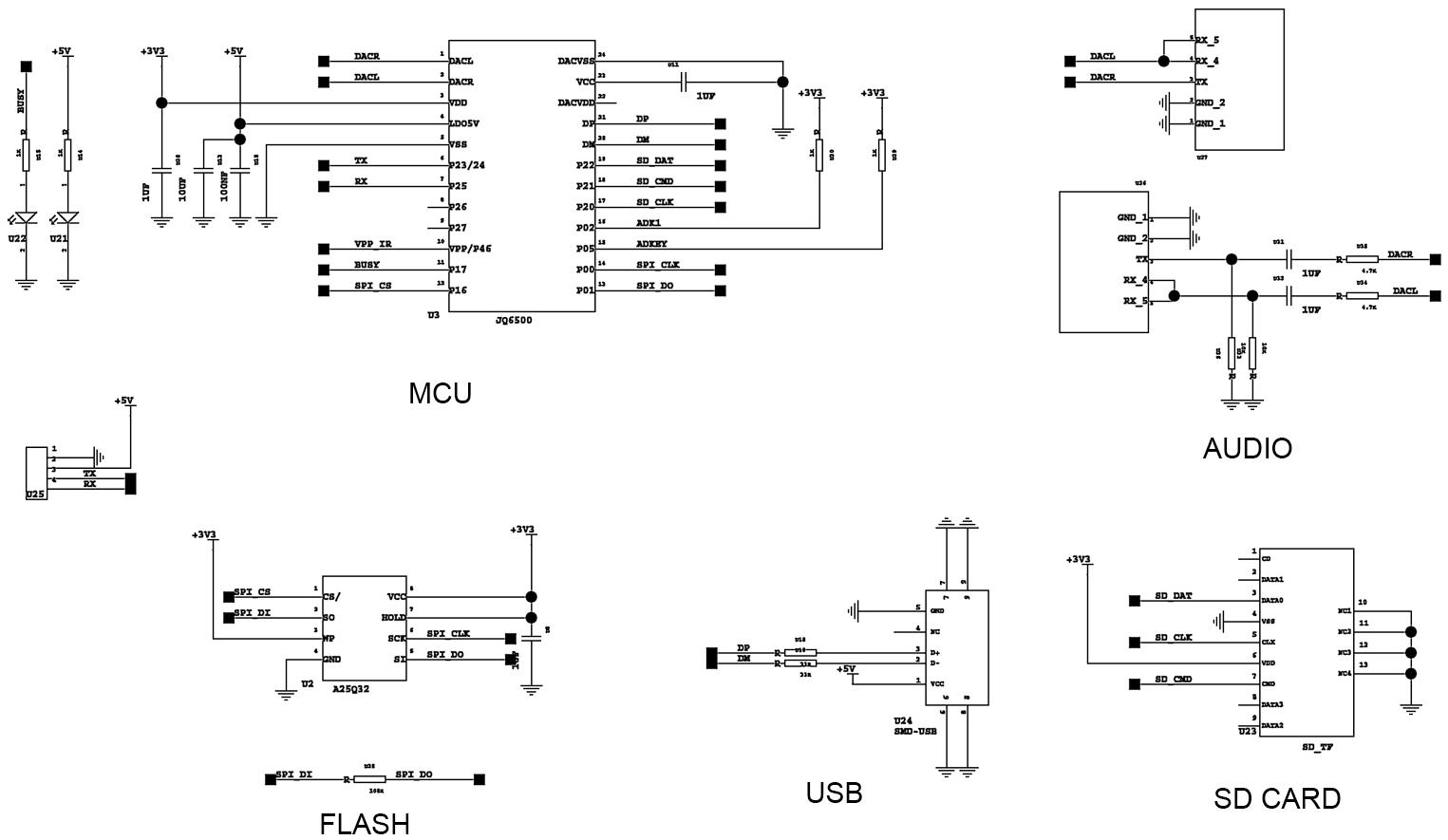

Схема MP113. MP3-модуля с возможностью воспроизведения с микро SD карточки

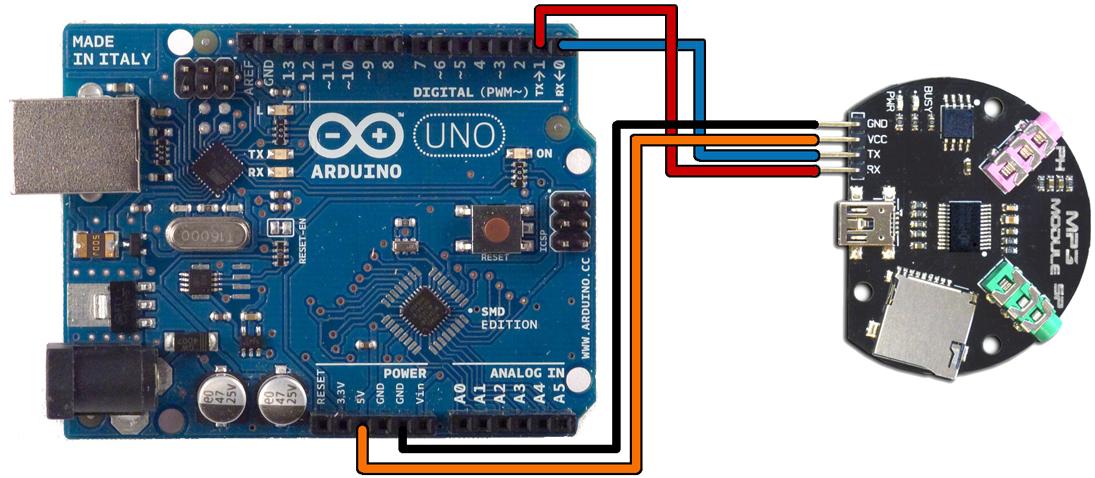

Подключение MP113. MP3-модуля с возможностью воспроизведения с микро SD карточки
