RDKT0107 - Модуль RC025. Модуль часов реального времени (RTC) на базе микросхемы DS3231
Код товара: RDKT0107     Дата внесения в каталог: 05/08/2015

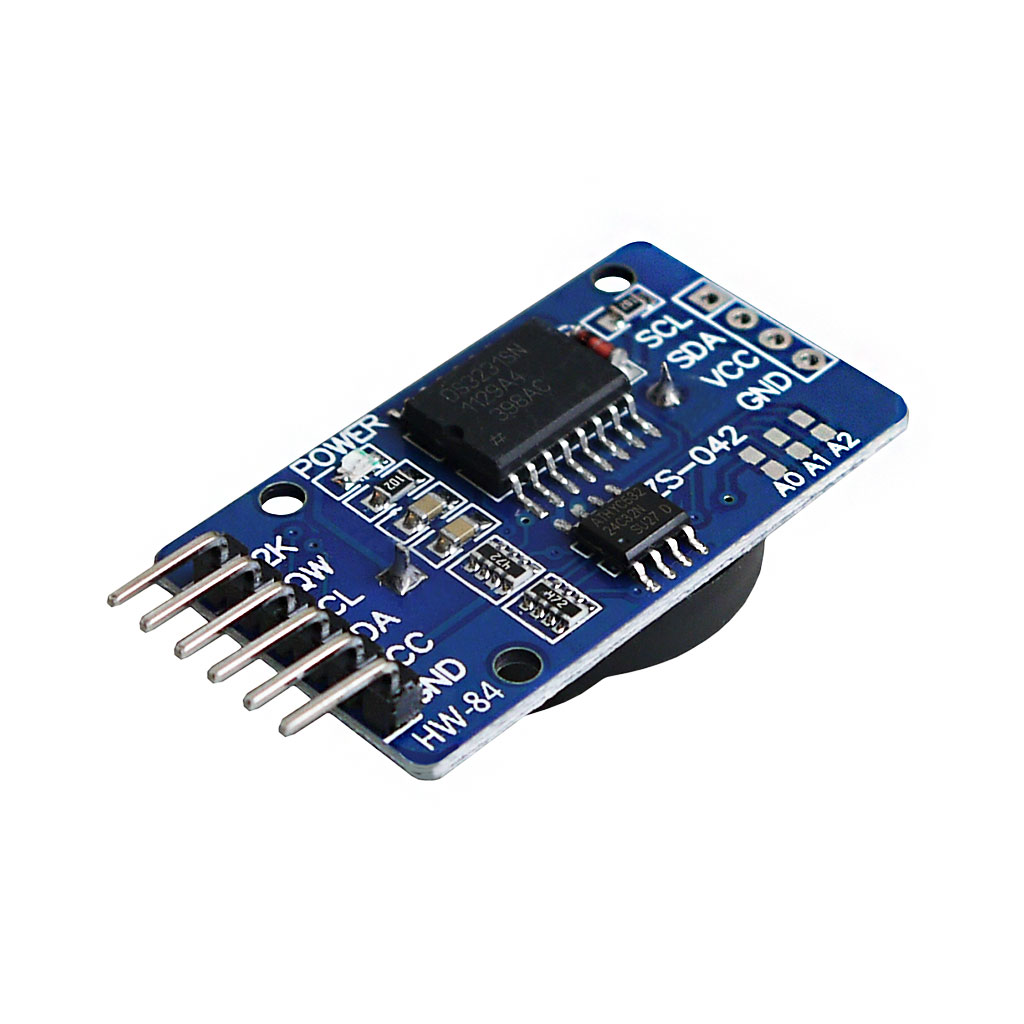

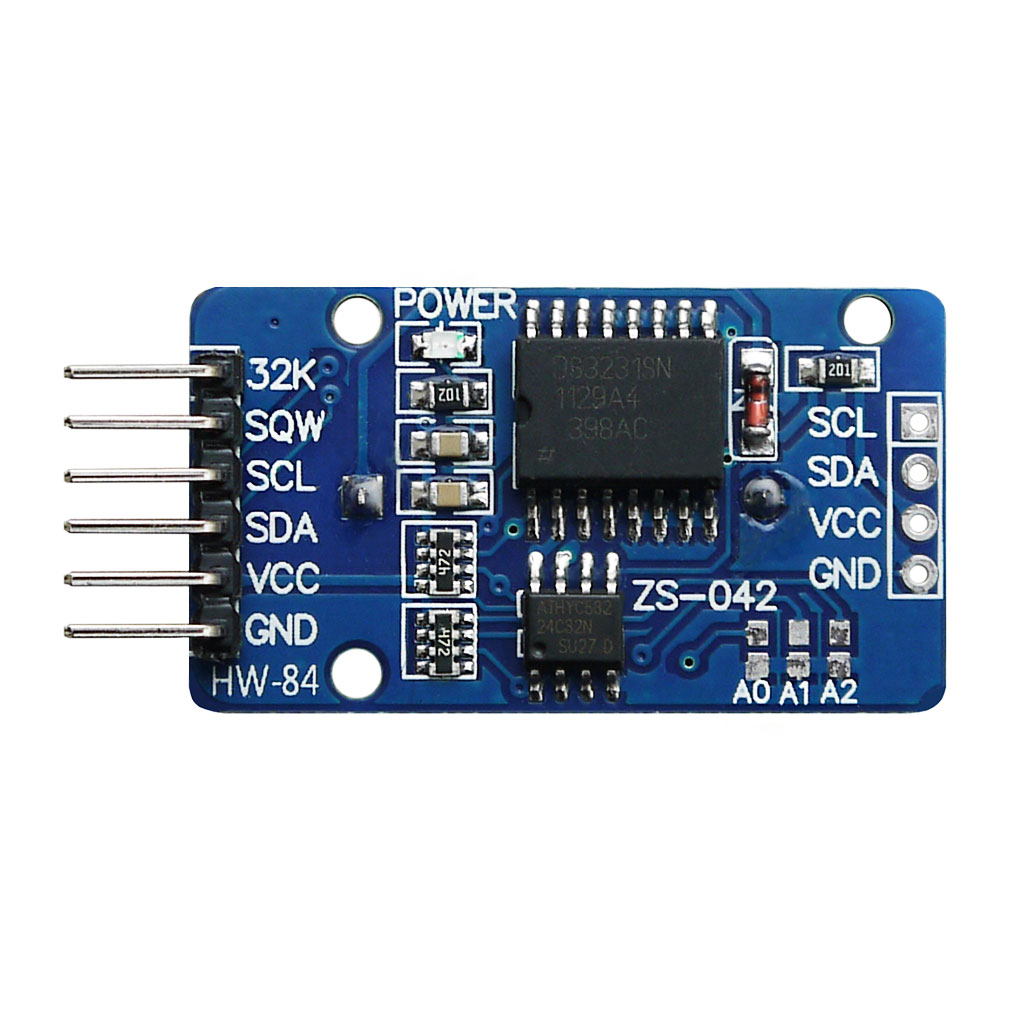

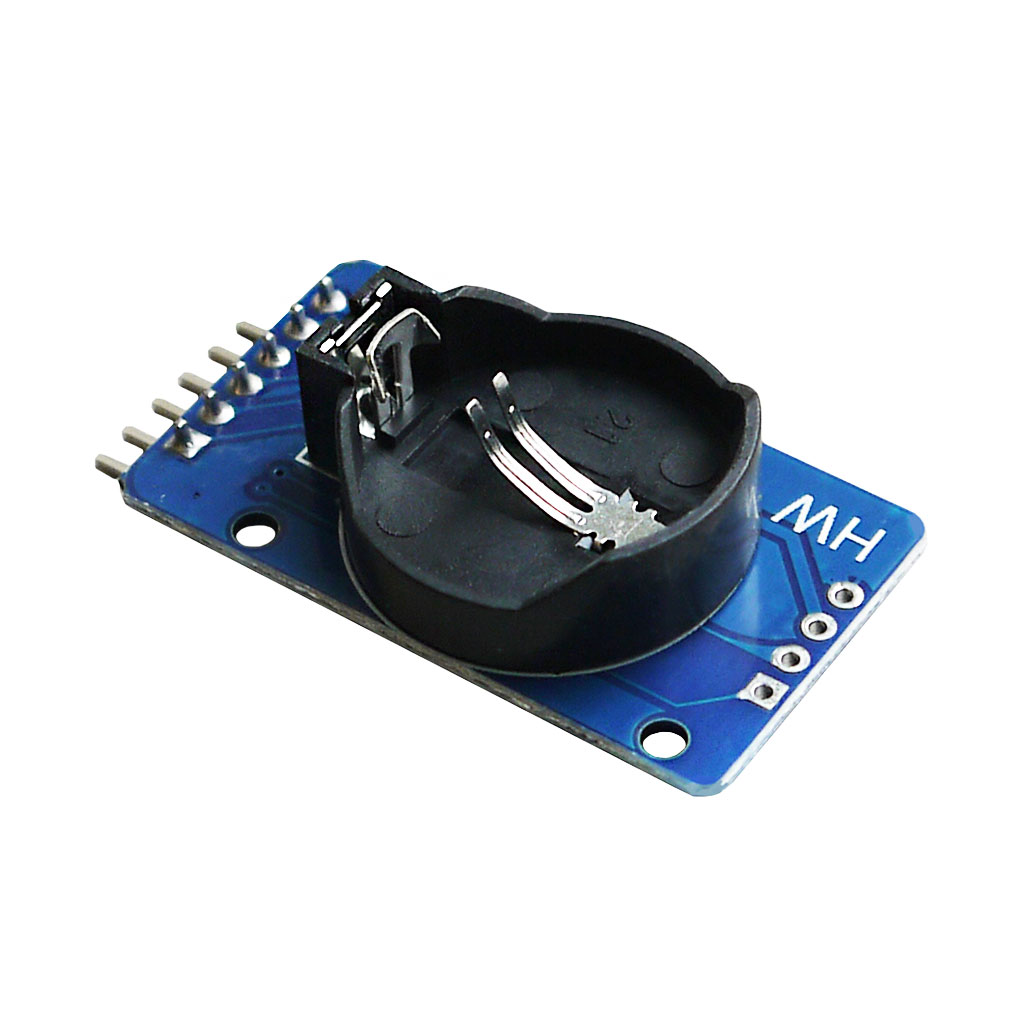

Модуль RC025. Модуль часов реального времени (RTC) на базе микросхемы DS3231

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: RDKT0107
Модуль RC025. Модуль часов реального времени (RTC) на базе микросхемы DS3231


Сверхточные RTC со встроенными I2C интерфейсом, TCXO и резонатором

Отличительные особенности:

  • Точность ±2 ppm в диапазоне температур от 0°C до +40°C
  • Точность ±3.5 ppm в диапазоне температур от-40°C до +85°C
  • Вход для подключения автономного источника питания, позволяющего обеспечить непрерывную работу
  • Рабочий температурный диапазон
    коммерческий: от 0°C до +70°C
    индустриальный: -от 40°C до +85°C
  • Низкое потребление
  • Часы реального времени, отсчитывающие секунды, минуты, часы, дни недели, дни месяца, месяц и год с коррекцией високосного года вплоть до 2100
  • Два ежедневных будильника
  • Выход прямоугольного сигнала с программируемой частотой
  • Быстродействующие (400 кГц) I2C интерфейс
  • 3.3 В питание
  • Цифровой температурный датчик с точностью измерения ±3°C
  • Регистр, содержащий данные о необходимой подстройке
  • Вход/выход сброса nonRST

Применение:

  • Серверы
  • Электронные электросчетчики
  • Телематическая аппаратура
  • GPS системы




Типовая схема включения DS3231:



Расположение выводов DS3231:





Общее описание:

DS3231 - высокоточные часы реального времени (RTC) со встроенными I2C интерфейсом, термокомпенсированным кварцевым генератором (TCXO) и кварцевым резонатором. Прибор имеет вход для подключения резервного автономного источника питания, позволяющего осуществлять хронометрирование и измерение температуры даже при отключенном основном напряжении питания. Встроенный кварцевый резонатор повышает срок службы прибора и уменьшает необходимое количество внешних элементов. DS3231 доступен в модификациях с коммерчески и индустриальным рабочим температурным диапазоном и упакован в 300 mil 16 контактный SO корпус.

RTC обеспечивает отсчет секунд, минут, часов, дней недели, дней месяца и года. Дата конца месяца определяется автоматически с учетом високосного года. Часы реального времени работают в 24 или 12- часовом формате с индикацией текущей половины суток (AM/PM). Прибор имеет два ежедневных будильника и выход прямоугольного сигнала с программируемой частотой. Обмен данными с прибором ведется через встроенный последовательный I2C совместимый интерфейс.

Прецизионный термокомпенсированный источник опорного напряжения и схема сравнения отслеживают напряжение основного питания VCC и при его снижении ниже заданного порога формируют сигнал сброса и осуществляют перевод схемы на работу от резервного источника питания. Дополнительный вывод RST может использоваться для внешнего сброса.



Модуль RC025. Модуль часов реального времени (RTC) на базе микросхемы DS3231. Описание в формате PDF
