Модуль RA154M. Фотореле день/ночь |
Модуль RA154M фотореле предназначен для автоматического включения и выключения освещения в соответствии с уровнем освещенности окружающей среды. Конструктивно модуль выполнен в прозрачном пластиковом корпусе с 2 монтажными отверстиями.
Схема фотореле построена на основе компаратора (LM358) и фотодатчика. Схема сравнивает напряжения на делителях R1-RV1-R2 и R8-R6. Когда на светочувствительный датчик попадает свет, напряжение на делителях меняется и на выходе появляется высокий уровень сигнала. Конденсатор С 3 задает временную задержку. Схема снабжена подстройкой порога включения для надежной работы.
Подключение фотореле:
Снимите крышку фотореле, отвинтив два самореза. Убедитесь, прежде чем производить подключение, что токоведущие провода вашей проводки обесточены. Подключите к клеммам согласно рисунку на этикетке провода от лампы и провода питания. Снова установите крышку и закрепите ее двумя саморезами. Закрепите фотореле, используя два крепежных отверстия. Возобновите подачу напряжения. Проверьте срабатывание реле закрыв его от источника света.

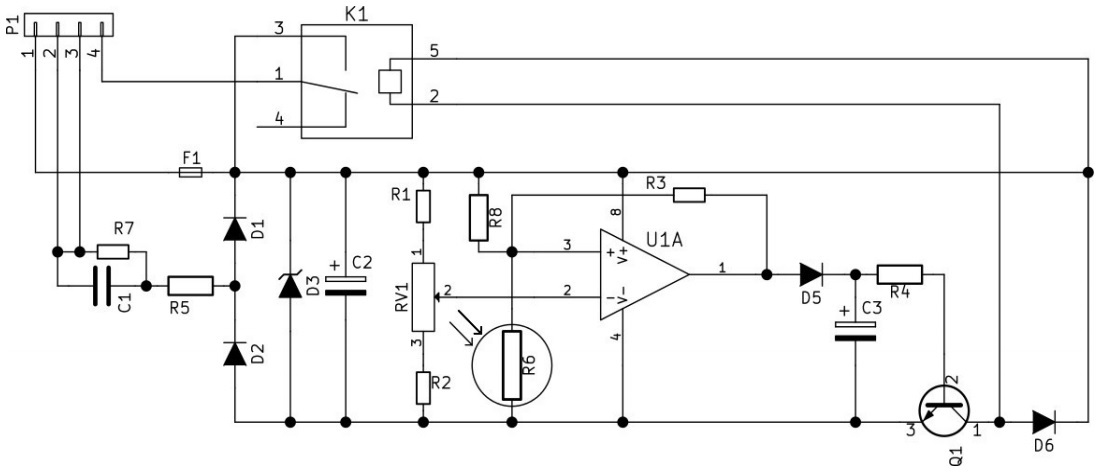

Принципиальная электрическая схема модуля RA154.BM. Фотореле день/ночь (в корпусе)

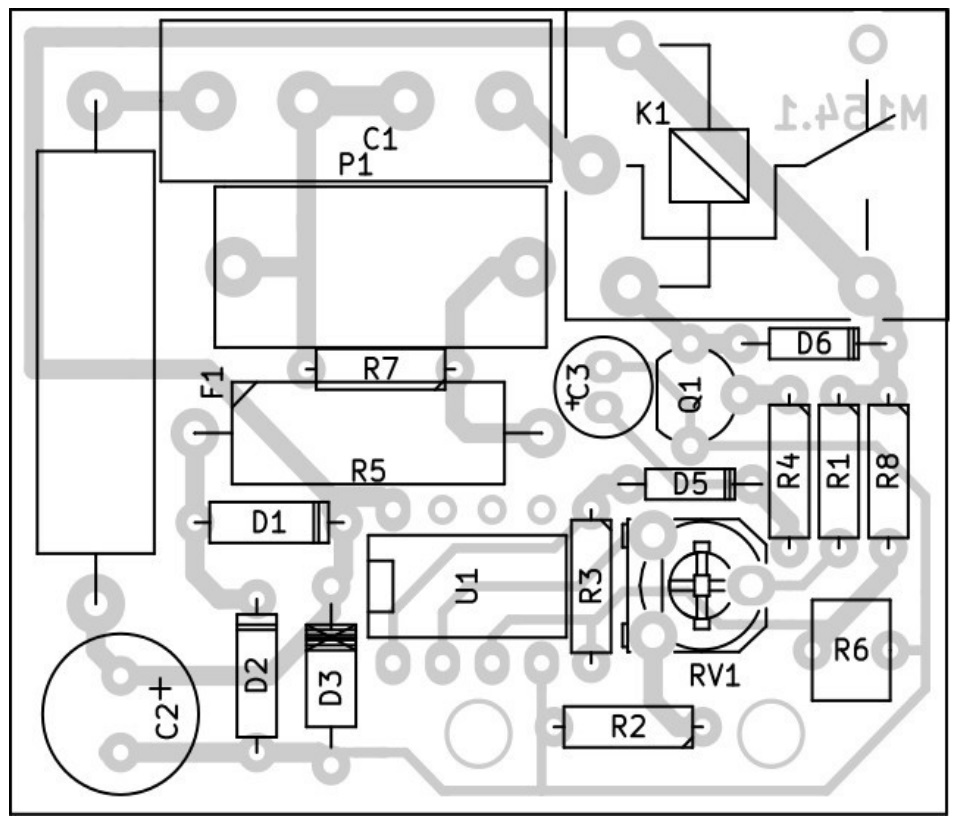

Схема расположения элементов модуля RA154.BM. Фотореле день/ночь (в корпусе)
Технические характеристики:
Коммутируемый ток до: 5 А;
Совместимость со всеми бытовыми лампами: 220 В;
Класс защиты от воздействия внешней среды: IP21.
Защита от перегрузки и аварийной ситуации: Есть.
Примечание:
При выходе устройства из строя, в первую очередь проверьте целостность плавкого предохранителя F1. При необходимости замените.
Внимание! Устройство гальванически не развязано от сети. Запрещено прикасаться к элементам схемы при работе.
------------------
