Мощная сирена имитирует звуковые сигналы, которыми оснащены служебные автомобили немецкой полиции. Звук сирены хорошо знаком и слышен на больших расстояниях. Устройство найдет применение в охранных системах, при изготовлении моделей и модернизации игрушек, а также при создании различных звуковых эффектов во время игр и озвучивании любительских фильмов.

Технические характеристики.

Номинальное напряжение питания: 12,0 В.

Максимальная выходная мощность: 15 Вт.

Номинальное сопротивление нагрузки: 8…32 Ом.

Максимальный ток нагрузки, не более: 1,5 А.

Минимальное напряжение питания, не менее: 9,0 В.

Размер печатной платы: 55х30 мм.



Набор, безусловно, будет интересен и полезен для знакомства с радиоэлектроникой и получения опыта сборки и настройки устройства.



Краткое описание.

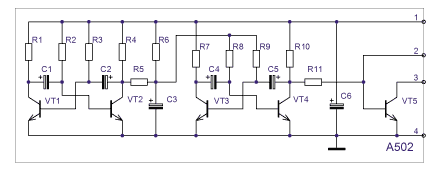

Сирена выполнена на основе двух симметричных мультивибраторов и мощного выходного каскада. Для получения специфического звучания устройства первый мультивибратор (VT1, VT2 BC547) управляет частотой работы второго мультивибратора (VT3, VT4 BC547). Рабочая частота мультивибраторов определяется номиналами резисторов и конденсаторов (R2, R3, C1, C2 и R8, R9, C4, C5 - соответственно для первого и второго мультивибраторов). Первый мультивибратор совместно с элементами R5, R6, C3 управляет скоростью и диапазоном изменения частоты второго мультивибратора. Транзистор VT5 КТ829А применяется в качестве усилителя мощности.



Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

Внимание: при установке электролитических конденсаторов необходимо соблюдать полярность; перегрев транзисторов во время пайки может привести к выходу их из строя;

- проверьте правильность монтажа;

- присоедините собранное устройство к динамику, с номинальным сопротивлением 8…32 Ом и мощностью не менее 5 Вт;

- подключите устройство к источнику питания 12 В, соблюдая полярность.



Правильно собранное устройство в настройке не нуждается.

Примечание: Набор может быть укомплектован конденсаторами с рабочим напряжением 16…160 В. В случае комплектации набора неполярными конденсаторами, при монтаже, они устанавливаются без соблюдения полярности, указанной на печатной плате.



Рекомендации по применению устройства.

1.Для питания устройства необходим источник питания, обеспечивающий выходное напряжение 9,0…14,0 В и ток, не менее 1,5 А.

Изменение напряжения питания приводит к изменению тональности сирены.

2.Во избежание перегрева и выхода из строя транзистора VT5, его необходимо установить на радиатор, площадью не менее 40 см².

3.При необходимости подачи сигнала сирены на дополнительный усилитель низкой частоты или его записи на магнитофон, во избежание перегрузки входных каскадов Вашей аппаратуры, необходимо использовать дополнительный выход 2, уровень сигнала на котором не превышает 500 мВ.



Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать подходящий стабилизированный источник питания, трансформатор ТПК50-220/25, корпус и радиатор И-535 для полицейской сирены.
