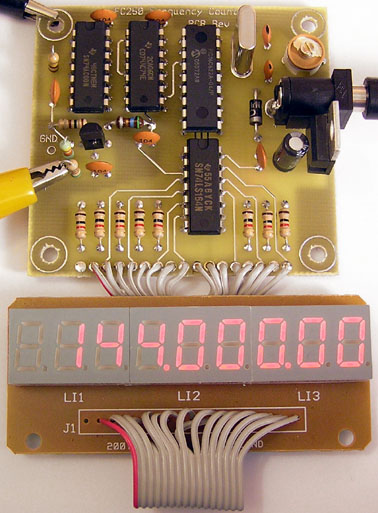

FC250
Частотомер - Конструктор до 250 MHz.

Размеры платы: 59 * 63 * 25мм. (длина * ширина * высота).

Характеристики устройства:

Диапазон измеряемых частот 10 Гц...250 МГц.
Дискретность отсчета частоты 10 Гц.
Скорость обновления показаний постоянная, 5 раз/сек.
Амплитуда входного сигнала не менее 0,5 В.
Номинальнае напряжение питания +12 В.
Напряжение питания устройства от +7 до +24 В.
Ток потребления не более 100 мА.

Особенности устройства:

  • Применение микроконтроллера PIC16C622 обеспечило максимальную простоту конструкции и точность измерения частоты.
  • Применение высокоскоростной КМОП логики серии К1554 / 74AC / 74ACT на входе частотомера обеспечивает работоспособность на частотах до 250 МГц.
  • Правильно собранное устройство не требует настройки, за исключением калибровки частоты опорного генератора 4 МГц.
  • Широкий диапазон напряжений питания (+7...+24 В).

Графические копии документации, доступные online:

  • Инструкция по Эксплуатации Частотомера FC250 (2 страницы формата А5).
  • Принципиальная и Монтажная схемы Частотомера FC250 (1 стр. формата А4).

Забрать все одним файлом в ZIP-архиве можно здесь:
Печатная Плата версии 1.1 fc250g.zip (объем 260 kb).

Поддержка по e-mail:

kitlab@narod.ru

ЗАКАЗАТЬ почтой набор деталей Частотомера FC250
