Юрий Садиков г. Москва Музыкальный плеер-диктофон (MP3-плеер-рекордер) Музыкальный плеер-диктофон (в дальнейшем плеер) предназначен для непрерывного циклического воспроизведения звуковых фалов в формате MP3 с флэш-карты. Плеер можно использовать в качестве звукового сопровождения витрин, в качестве звукового фона для автоматических телефонных станций, в качестве устройства для озвучивания электрокаминов в авто-электронике и т. д. После подачи питания плеер автоматически начинает воспроизведение и не требует дополнительного запуска. Технические и электрические характеристики Поддержка карт памяти MMC: да Поддержка карт памяти SD: нет Емкость карт, до, Мб: 1000 Поддержка mp3 потоков, от-до, кбит/с: 16-320 Частота записи, кГц: 16-48 Соотношение сигнал/шум, дБ, более: 95 Нелинейные искажения, %, менее: 0.005 Поддержка USB: да. Питание от USB: да. Дисплей символьный, размер, символов: 16х2 Габариты, мм: 114х64 Напряжение питания, В: 7 – 15. Потребляемый ток, А: 0.15 Питание от USB: да Подсветка дисплея: да. Максимально-допустимые значения Напряжение питания, В: 24 Окружающая температура, С: 85.

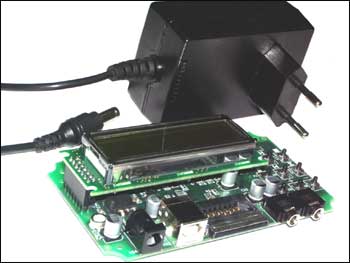

Рисунок 1. Общий вид устройства Описание работы схемы IC1 – управляющий микроконтроллер со встроенным аппаратным mp3-пллером. IC2 – высококачественный аудио цифроаналоговый преобразователь, работающий по интерфейсу I2S и управляемый по стандарту L3(линии AP1-AP3). IC6 – микрофонный усилитель. На IC5 реализован микрофонный усилитель, выход которого соединен с входом АЦП микроконтроллера, R30 регулирует коэффициент усиления микрофонного усилителя. LCD1 – индикатор подключен через согласующие буферы 3.3 - 5 В, так как питание индикатора 5В, R31 регулирует контрастность LCD экрана. IC4 – линейный стабилизатор на 5В, IC7 – стабилизатор 3.3В, диод D2 защищает систему от переполюсовки питания. Микроконтроллер управляется специально разработанной программой. XS3 – USB разъем, диод D1 позволяет питать систему от интерфейса USB при подключении плеера к ПК. XS1 – разъем для ММС-карт. K1-K11 – основная клавиатура системы. Посмотреть рисунок

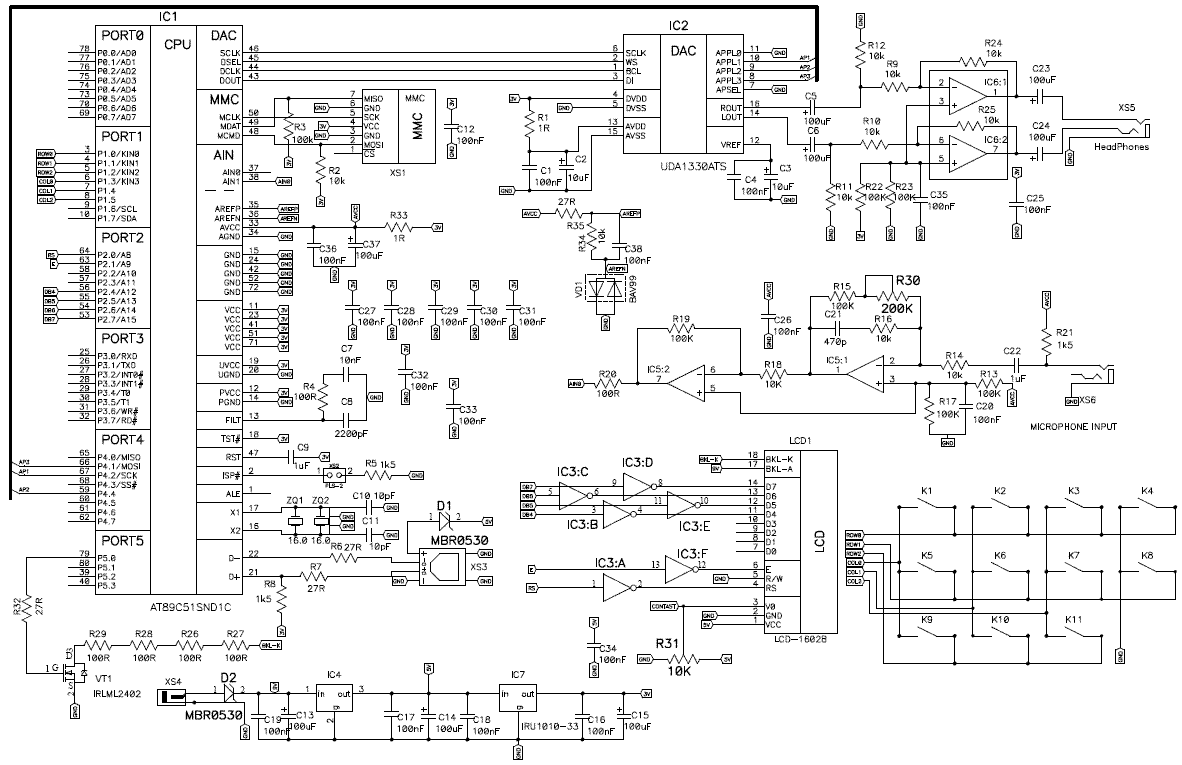

Рисунок 2. Электрическая схема Плеер обеспечивает высококачественное воспроизведение музыкальных файлов в формате MP3 с карты памяти стандарта MMC или RS-MMC (mobile-MMC, MMC-plus), а также позволяет производить запись с внешнего микрофона. Устройство можно подключать к ПК посредством стандартного USB-AB кабеля и производить запись и чтение файлов с помощью любого стандартного файл-менеджера. Файловая система FAT16. Кроме того, устройство может быть использовано в качестве «карт-ридера» карт памяти MMC. Устройство имеет «интуитивно понятный» интерфейс пользователя. Клавиша К11 (в режиме воспроизведения осуществляет остановку воспроизведения, а в режиме остановки переключает режим на системный (в котором можно отформатировать карту памяти) и режим записи с микрофона; К5(+) и К9(– ) изменяют громкость и тембр; кнопка К1 меняет режим регулировки – громкость/НЧ/СЧ/ВЧ; К10 – включает запись, отключается запись по К11; К6, К7 – перемотка. К2-К4 – не используются; К8 – старт (воспроизведения и форматирования в системном режиме). При подаче питания устройство сразу начинает воспроизводить все звуковые файлы, которые оно «обнаружило» на карте. Звуковые файлы могут располагаться как в корневой директории, так и в папках, устройство будет само распознавать местоположение MP3 файлов и, находя их – воспроизводить. Дисплей устанавливается в разъем на плате и при отсутствии необходимости в нем может быть извлечен. Без дисплея плеер будет воспроизводить музыку в циклическом режиме бесконечно. Сигнал с выхода можно подавать на усилитель НЧ или на наушники 32 Ом/0.5Вт. Микрофон – электретный. Заключение Чтобы сэкономить время и избавить вас от рутинной работы по поиску необходимых компонентов и изготовлению печатных плат, МАСТЕР КИТ предлагает готовый блок BM6010 . Более подробно ознакомиться с ассортиментом нашей продукции можно с помощью CD-каталога “МАСТЕР КИТ-2007” и на нашем сайте, где представлено много полезной информации по электронным наборам и модулям МАСТЕР КИТ, приведены адреса магазинов, где их можно купить.
