УСИЛИТЕЛИ


Аудиотехника (Усилители)





NS452**
4-х канальный коммутатор сигналов

NS452**

Предлагаемый набор позволит радиолюбителю собрать устройство, коммутирующее сигналы с 4 входов на 1 выход. Легкие нажатия клавиш - это, разумеется, более удобный и современный способ коммутации, чем многократное передергивание проводов, что приводит к износу проводов и разъемов и является причиной ухудшения отношения сигнал/шум.
Коммутировать можно как аудио, так и видеосигналы. Например, можно быстро коммутировать сигналы от нескольких видеокамер и т.п. Имеется также режим автоматической циклической коммутации, когда каждый из каналов подключается к выходу примерно на 5 секунд.
Технические характеристики
Напряжение питания: 9…12 В.
Ток потребления (максимальный): 50 мА.
Количество коммутируемых источников сигнала: 4.
Способ коммутации: ручной или автоматический.
Размеры печатной платы: 90х75 мм.

NS452

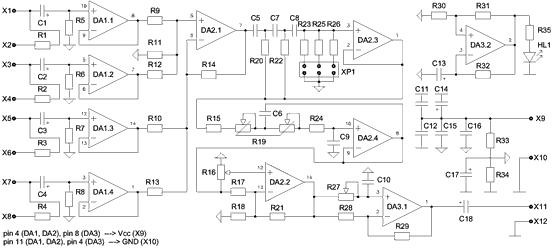

NM2117 ***
Активный блок обработки сигнала для сабвуферного канала

NM2117

Использование активного блока обработки сигнала позволит передать воспроизводимое акустическое оформление с минимально возможными искажениями и получить HI-END качество звучания. Это устройство специально разработано для использования как в домашних условиях (в составе вашего домашнего кинотеатра), так и в вашем автомобиле (при формировании сигнала для сабвуферного УМ). Устройство включает два балансных входных блока, смеситель, перестраиваемый ФИНЧ, перестраиваемый ФНЧ, фазовращатель 0…360о и предусилитель с регулируемым коэффициентом усиления. Размеры печатной платы 97x37 мм.
Технические характеристики:
напряжение питания Uп, В 3…30 (однополярное); ток потребления, мА 50;
число входов 2 (левый, правый);
ФИНЧ фильтр (3-го порядка)
частоты среза (3 дискретных значения), Гц 20, 25, 30;
ФНЧ фильтр (2-го порядка)
частота среза, Гц 30…250 (регулируется);
коэффициент усиления предварительного
усилителя, дБ -20…+20 (регулируется);
пределы изменения фазы, град. 0…360.

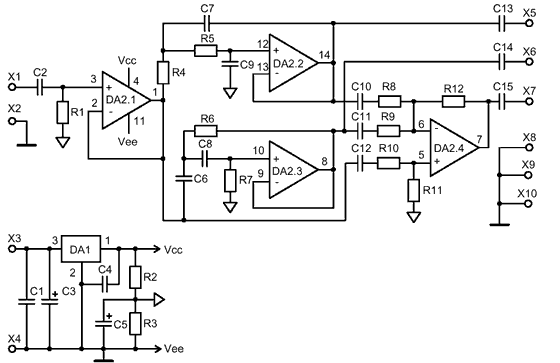

NM2116 **
Активный 3-х полосный фильтр

NM2116

Использование активного фильтра избавит вас от установки громоздких пассивных разделительных фильтров на выходе УМ, уменьшающих степень демпфирования звукового излучателя, обладающих низким КПД, простотой изготовления и настройки. Он обладает малым уровнем собственного шума, малыми габаритами и энергопотреблением, широким диапазоном питающих напряжений. Фильтр устанавливается между линейным выходом источника сигнала и входами усилителей мощности каждого частотного канала вашей 3-х полосной АС. Размеры печатной платы 61x42 мм.
Технические характеристики:
напряжение питания, В 12…30;
ток потребления, мА 10;
НЧ фильтр - частота среза, Гц 300;
ВЧ фильтр - частота среза, Гц 3000;
СЧ фильтр (полосовой) - частоты среза, Гц 300, 3000.



NM2116

BM2116
Активный 3-х полосный фильтр (блок)

Предлагаемый блок представляет собой простой и надежный активный 3-х полосный фильтр, обладающий малым уровнем собственного шума, малыми габаритами и энергопотреблением, широким диапазоном питающих напряжений.

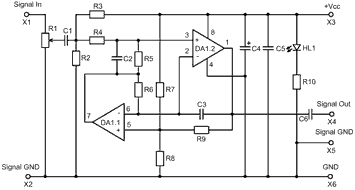

NM2115 ** Активный фильтр НЧ для сабвуфера

NM2115

Использование активного фильтра избавит вас от установки громоздкого пассивного ФНЧ на выходе УМ, обладающего низким КПД. Фильтр устанавливается между линейным выходом источника сигнала и входом УМ сабвуфера. Он обладает малым уровнем собственного шума, малыми габаритами и энергопотреблением, широким диапазоном питающих напряжений, минимальным числом внешних пассивных элементов обвязки. Хорошо зарекомендовал себя при работе совместно с мощным автомобильным усилителем NM2034 (70 Вт/12 В). Размеры печатной платы 37x27 мм.
Технические характеристики:
напряжение питания, В 3…32;
ток потребления, мА 6;
частота среза, Гц 100;
усиление в полосе пропускания, дБ 6;
затухание вне полосы пропускания, дБ/Окт 12.



BM2115 (блок)
Активный фильтр НЧ для сабвуфера

 BM2115

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Является полным аналогом NM2115, но не требует сборки.

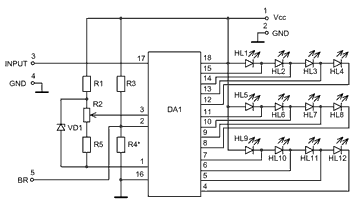

NM5201 **
Блок индикации "светящийся столб"

 NM5201

Блок представляет собой универсальный линейный индикатор напряжения. Сигнал индицируется светодиодной шкалой из 12 светодиодов, загорающихся последовательно в виде непрерывного столбика. Индикатор может найти применение в устройствах автомобильной электроники, контрольно-измерительной и в звуковой технике. В качестве основы индикатора применена микросхема UAA180. Блок рекомендован к совместному использованию с логарифмическим детектором NM2202. Размеры печатной платы 75х25 мм.
Технические характеристики:
напряжение питания, В 9…18;
ток потребления, мА 40;
диапазон входных напряжений, В 0…4.



BM5201
Блок индикации "светящийся столб" (UAA180) (блок)

 NM5201

Блок представляет собой универсальный линейный индикатор напряжения. Сигнал индицируется светодиодной шкалой из 12 светодиодов, загорающихся последовательно в виде непрерывного столбика. Индикатор может найти применение в устройствах аудиотехники, автомобильной электроники.

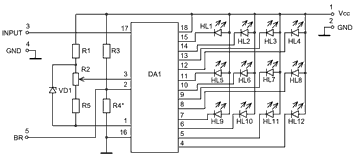

NM5301 **
Блок индикации "бегающая точка"

 NM5301

Полный аналог индикатора NM5201, отличие заключается в блоке индикации "бегающая точка". Сигнал индицируется светодиодной шкалой из 12 светодиодов, загорающихся поочередно в виде бегающей точки. Блок рекомендован к совместному использованию с логарифмическим детектором NM2202. Размеры печатной платы 75х25 мм.

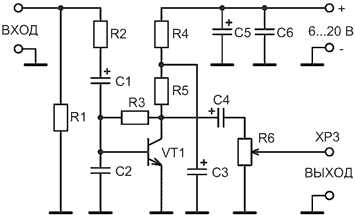

NK137 **
Микрофонный усилитель

 NK137

Высококачественный усилитель предназначен для работы с любым микрофоном с сопротивлением 4…100 кОм. Наличие независимой регулировки уровня выходного сигнала позволяет использовать предварительный микрофонный усилитель практически с любым усилителем мощности звуковой частоты.
Технические характеристики:
диапазон воспроизводимых частот, Гц 20…20000;
уровень входного сигнала, мВ 2…40;
уровень выходного сигнала, В 1,8;
неравномерность АЧХ, дБ ±3;
сопротивление микрофона, кОм 4…100;
напряжение питания, В 6…20;
ток потребления, не более, мА 1;
размеры печатной платы, мм 30х33.



BM137
Микрофонный усилитель (блок)

 NK137

Высококачественный усилитель предназначен для работы с любым микрофоном с сопротивлением 4…100 кОм. Наличие независимой регулировки уровня выходного сигнала позволяет использовать предварительный микрофонный усилитель практически с любым усилителем мощности звуковой частоты.









NS018 **
Микрофонный усилитель

 NS018

Микрофонный усилитель предназначен для работы с динамическими микрофонами. Его можно использовать в качестве высокочувствительного предварительного усилителя для передатчиков, усилителей низкой частоты, акустических реле и других электронных устройств. Размеры печатной платы 40х45 мм.
Технические характеристики:
напряжение питания, В 9…20;
чувствительность, мВ 1…2;
выходное напряжение, мВ 150…300;
полоса частот, Гц 40…10 000;
коэффициент усиления, не менее 150;
коэффициент нелинейных искажений, % 0,5.

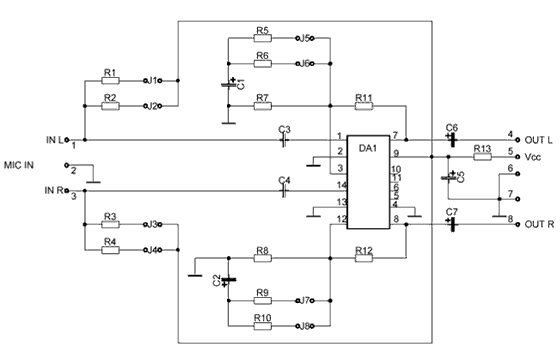

NM2051 **
Микрофонный усилитель (двухканальный)

 NM2051

Устройство используется в качестве микрофонного предусилителя в стереофонической аппаратуре при записи и воспроизведении звука. Усилитель имеет возможность работы с любыми динамическими и электретными микрофонами. В качестве усилителя была выбрана микросхема К548УН1А. Она имеет хорошие шумовые характеристики, широкий диапазон питающих напряжений и высокий коэффициент подавления пульсаций напряжения питания. Мощный двухтактный выходной каскад микросхемы позволяет подключать наушники непосредственно к микрофонному усилителю и использовать его как автономное устройство. Размеры печатной платы 35х45 мм.
Технические характеристики:
напряжение питания, В 9…15;
ток потребления, не более, мА 20;
полоса рабочих частот, Гц 20…20000;
коэфф. нелинейных искажений, % <0,1.



BM2051 (блок)
Микрофонный усилитель (двухканальный)

 BM2051

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Является полным аналогом NM2051, но не требует сборки.










BM6010 (блок)
MP3-плеер-рекордер

BM6010

Музыкальный плеер-диктофон (в дальнейшем плеер) предназначен для непрерывного циклического воспроизведения звуковых файлов в формате MP3 с флэш-карты. Плеер можно использовать в качестве звукового сопровождения витрин, в качестве звукового фона для автоматических телефонных станций, в качестве устройства для озвучивания электрокаминов в авто-электронике и т. д.
После подачи питания плеер автоматически начинает воспроизведение и не требует дополнительного запуска.
Технические и электрические характеристики
Поддержка карт памяти MMC: да
Поддержка карт памяти SD: нет
Емкость карт, до, Мб: 1000
Поддержка mp3 потоков, от-до, кбит/с: 16-320
Частота записи, кГц: 16-48
Соотношение сигнал/шум, дБ, более: 95
Нелинейные искажения, %, менее: 0.005
Поддержка USB: да.
Питание от USB: да.
Дисплей символьный, размер, символов: 16х2
Габариты, мм: 114х64
Напряжение питания, В: 7 - 15.
Потребляемый ток, А: 0.15
Питание от USB: да
Подсветка дисплея: да.
Максимально-допустимые значения
Напряжение питания, В: 24
Окружающая температура, С: 85.

Плеер обеспечивает высококачественное воспроизведение музыкальных файлов в формате MP3 с карты памяти стандарта MMC или RS-MMC (mobile-MMC, MMC-plus), а также позволяет производить запись с внешнего микрофона. Устройство можно подключать к ПК посредством стандартного USB-AB кабеля и производить запись и чтение файлов с помощью любого стандартного файл-менеджера. Файловая система FAT16. Кроме того, устройство может быть использовано в качестве "карт-ридера" карт памяти MMC.

Устройство имеет "интуитивно понятный" интерфейс пользователя. Клавиша К11 (в режиме воспроизведения осуществляет остановку воспроизведения, а в режиме остановки переключает режим на системный (в котором можно отформатировать карту памяти) и режим записи с микрофона; К5(+) и К9(- ) изменяют громкость и тембр; кнопка К1 меняет режим регулировки - громкость/НЧ/СЧ/ВЧ; К10 - включает запись, отключается запись по К11; К6, К7 - перемотка. К2-К4 - не используются; К8 - старт (воспроизведения и форматирования в системном режиме).

При подаче питания устройство сразу начинает воспроизводить все звуковые файлы, которые оно "обнаружило" на карте. Звуковые файлы могут располагаться как в корневой директории, так и в папках, устройство будет само распознавать местоположение MP3 файлов и, находя их - воспроизводить.
Дисплей устанавливается в разъем на плате и при отсутствии необходимости в нем может быть извлечен. Без дисплея плеер будет воспроизводить музыку в циклическом режиме бесконечно.
Сигнал с выхода можно подавать на усилитель НЧ или на наушники 32 Ом/0.5Вт.
Микрофон - электретный.

MK321
Предварительный усилитель

 MK321

Данный модуль универсального предварительного усилителя можно использовать для предварительного усиления сигнала, например, от микрофона, электромагнитной головки магнитофона, звукоснимателя электрогитары и т.д. Модуль может работать с любым усилителем мощности. На входе усилителя рекомендуется установить переменный резистор сопротивлением 10 кОм, кроме того, на шины питания усилителя также желательно установить электролитический конденсатор 100 мкФ/35 В (переменный резистор и конденсатор в комплект модуля не входят). Размеры модуля 30х25х15 мм. Модуль имеет корпус, не требует сборки.
Технические характеристики:
напряжение питания, В 9…24;
ток потребления, мА <2;
диапазон частот, Гц 10…100000;
чувствительность, мВ 2…50;
выходное напряжение, В 0,2…1;
коэффициент усиления: 65 при Uпит=9 В;
80 при Uпит=12 В;
100 при Uпит=24 В.

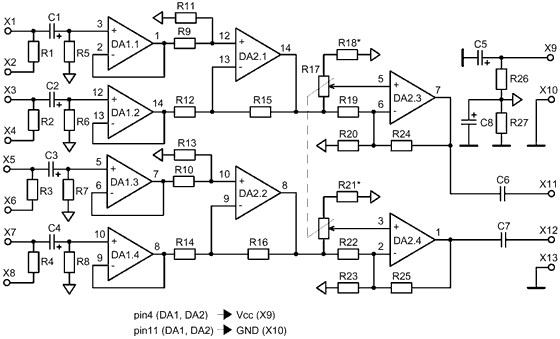

NM2118 **
Предварительный усилитель с балансными входами (двухканальный)

 NM2118

Это устройство обладает малым уровнем собственного шума, максимальной функциональностью и широким диапазоном питающих напряжений. Возможно использование как в домашних условиях (в составе вашего домашнего аудио/видео комплекса), так и в вашем автомобиле (при формировании сигнала для автомобильного УМ).

Предварительный усилитель устанавливается между линейным(и) или мощным(и) выходом(ами) источника сигнала и входом(ами) усилителя(ей) мощности для регулировки уровня полезного сигнала на его выходе. Размеры печатной платы 54x40 мм.
Технические характеристики:
напряжение питания, В 3…30;
ток потребления, не более, мА 50;
число входов/выходов 2;
коэффициент усиления, дБ -20…+20.



BM2118 (блок)
Предварительный усилитель с балансными входами (двухканальный)

 BM2118

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Является полным аналогом NM2118, но не требует сборки.

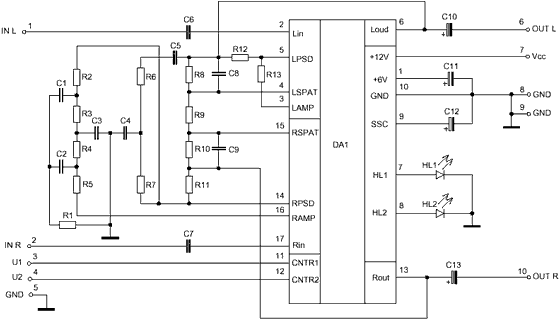

NM2114 **
Процессор пространственного звучания (TDA3810)

 NM2114

Набор предназначен для работы в каналах звуковой частоты звуковоспроизводящей аппаратуры. Процессор пространственного звучания выполнен на микросхеме TDA3810 и позволяет ввести в радиолюбительский УМЗЧ, кроме режима "стерео", дополнительные режимы: "расширенное стерео" и "псевдостерео". Режим "расширенное стерео" особенно эффективен для портативных стереосистем с малой стереобазой. Другой эффект - "псевдостерео" позволяет получить объемную звуковую картину без локализации в отдельных точках источников сигналов низких или высоких частот. Размеры печатной платы 105х45 мм.
Технические характеристики:
напряжение питания, В 9…16;
ток потребления, не более, мА 12.

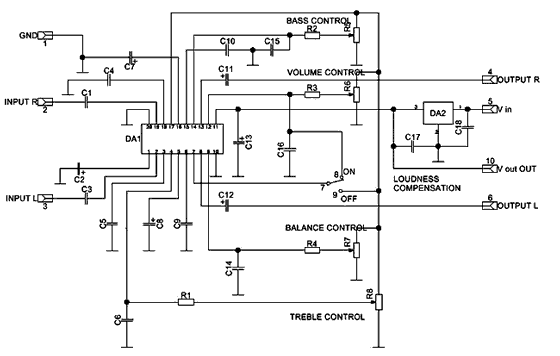

NM2111 **
Стереофонический темброблок

 NM2111

Блок регулировки тембра и громкости предназначен для использования как в составе радиолюбительского конструктора "Усилитель низкой частоты" (наборы NM2011 или NM2012), так и для самостоятельного конструирования низкочастотных усилительных устройств. В данном темброблоке предусмотрен режим тонкомпенсации (Hi-Fi). Схема выполнена на интегральной микросхеме LM1036. Размеры печатной платы 45х105 мм.
Технические характеристики:
напряжение питания, В 15,0…40,0;
ток потребления, мА <45;
полоса частот, Гц 20…20 000;
напряжение шумов, мкВ 30;
входное сопротивление, кОм >30;
выходное сопротивление, Ом 20;
коэффициент гармоник, % 0,1.



BM2111 (блок)
Стереофонический темброблок (LM 1036)

 BM2111

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Является полным аналогом NM2111, но не требует сборки.

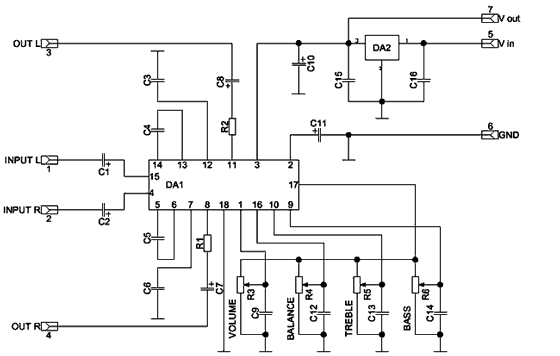

NM2112 **
Стереофонический темброблок

 NM2112

Блок регулировки тембра и громкости предназначен для использования как в составе радиолюбительского конструктора "Усилитель низкой частоты" (наборы NM2011 или NM2012), так и для самостоятельного конструирования низкочастотных усилительных устройств. Схема выполнена на интегральной микросхеме TDA1524. Размеры печатной платы 45х105 мм.
Технические характеристики:
напряжение питания, В 15,0…40,0;
ток потребления, мА <45;
полоса частот, Гц 20…20 000;
напряжение шумов, мкВ 100;
входное сопротивление, кОм >30;
выходное сопротивление, Ом <300;
коэффициент гармоник, % 0,3.



NS061 **
Телефонный усилитель

 NS061

Телефонный усилитель предназначен для прослушивания телефонных разговоров в режиме громкоговорящей связи. Большим преимуществом усилителя является высокая чувствительность и возможность его бесконтактного подключения к телефонному аппарату. Набор комплектуется динамиком, звукоснимателем и разъемом для батареи. Размеры печатной платы 69х43 мм.
Технические характеристики:
напряжение питания, В 9…12;
потребляемый ток, мА 120;
сопротивление нагрузки, Ом 8;
мощность выходного сигнала, Вт 1.



MK084
Универсальный усилитель НЧ 12 Вт

 MK084

Улучшить качество воспроизведения вашей старой автомагнитолы и домашней звуковоспроизводящей аппаратуры вам поможет готовый модуль усилителя низкой частоты. Для регулировки уровня громкости необходимо использовать переменный резистор сопротивлением 10 кОм.

При эксплуатации усилителя на максимальных мощностях рекомендуется установить его на радиатор площадью не менее 100 см2, типа И-650 (переменный резистор и радиатор в комплект модуля не входят). Размеры модуля 61х35х23 мм. Модуль имеет корпус, не требует сборки.
Технические характеристики:
напряжение питания, В 6…16;
ток потребления, А 0,8;
максимальная выходная мощность, Вт 12;
сопротивление нагрузки, Ом 4…16;
диапазон воспроизводимых частот, Гц 40…20 000;
чувствительность, мВ 80.



MK072
Универсальный усилитель НЧ 18 Вт

 MK072

Высококачественный усилитель мощности в виде готового модуля, не требующего сборки, можно использовать как в автомобиле, для приемников и магнитол, так и в домашних условиях. Размеры модуля 61х35х23 мм. Модуль имеет корпус, не требует сборки.
Технические характеристики:
напряжение питания, В 6…20;
максимальная мощность, Вт 18;
сопротивление нагрузки, Ом 4…16;
диапазон воспроизводимых частот, Гц 40…20 000;
чувствительность, мВ 80.










NK046 **
Усилитель НЧ 1 Вт

 NK046

Данный усилитель НЧ обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Его можно использовать в малогабаритных электронных устройствах (карманные радиоприемники, электронные стетоскопы, игрушки), когда требуется небольшая выходная мощность звукового сигнала. Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки. Размеры печатной платы 48x26 мм.
Технические характеристики:
напряжение питания, В 4…12;
ток в режиме покоя, мА 4;
максимальная выходная мощность, Вт 1;
коэффициент усиления по напряжению Au, дБ 20/50/200;
коэффициент гармоник, % 0,2;
входное сопротивление, кОм 50;
рабочая полоса частот, кГц 300.



BM046 (блок)
Усилитель НЧ 0,7 Вт 50 дБ (LM386)

BM046

Предлагаемый блок позволит радиолюбителю собрать простой и надежный усилитель НЧ, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Его можно использовать в малогабаритных электронных устройствах (карманные радиоприемники, электронные стетоскопы, игрушки), когда требуется небольшая выходная мощность звукового сигнала.
Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.
Технические характеристики
Напряжение питания: 4 - 12 В.
Ток в режиме покоя: 4 мА.
Максимальная выходная мощность: 0,7 Вт.
Коэффициент усиления по напряжению Au: 50 дБ.
Коэффициент гармоник: 0.2 %.
Рабочая полоса частот: 300 кГц.
Размеры печатной платы: 48x26 мм.
Описание работы
УНЧ выполнен на интегральной микросхеме LM386 (DA1). Эта ИМС представляет собой УНЧ класса В. Максимальная мощность усилителя - 0,7 Вт на нагрузке 8 Ом.
Конструкция
Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты диаметром 2.5 мм.
Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате предусмотрены посадочные места под штыревые контакты.
Порядок подключения усилителя
К контактам Х1 (+IN) и Х2 (-IN) подключается источник входного сигнала.
К контактам Х3 (+Vcc) и Х4 (GND) подключается источник напряжения питания.
Нагрузка подключается к контактам Х5 (+OUT), Х6 (-OUT).

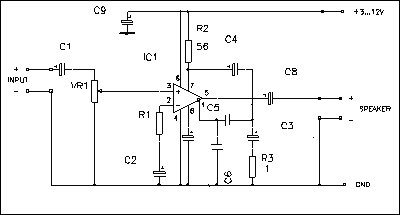

NF259 *
Усилитель НЧ 2 Вт (TBA820M)

NF259

Усилитель мощности имеет хорошие эксплуатационные характеристики, он прост в сборке и надежен в работе. Благодаря малым габаритам (размеры печатной платы всего 40x35 мм) и низкому потребляемому току усилитель можно использовать как составной элемент переносной аппаратуры. Усилитель имеет широкий диапазон питающих напряжений от 3 до 12 В.






Технические характеристики:

Напряжение питания, В 3 6 9 12
Выходная мощность/рекомендуемое
сопротивление нагрузки
0,2 Вт/4 Ом 0,75 Вт/4 Ом 1,6 Вт/4 Ом 2 Вт/8 Ом
Ток потребления, мА 60 мА 100 мА 150 мА 180-200 мА


MK063
Усилитель НЧ 3,5 Вт (модуль)

 MK063

Затратить минимальное время на изготовление переговорного устройства, домофона поможет готовый модуль универсального усилителя мощности. Это устройство вдохнет новую жизнь в вышедшую из строя аппаратуру (приемник, магнитолу).

На входе усилителя рекомендуется установить переменный резистор сопротивлением 10 кОм, кроме того, на шины питания усилителя также желательно установить электролитический конденсатор 1000 мкФ/16 В (переменный резистор и конденсатор в комплект модуля не входят). Габаритные размеры 30х25х15 мм. Модуль имеет корпус, не требует сборки.
Технические характеристики:
напряжение питания, В 4,5…12;
максимальная выходная мощность, Вт 3,5;
полоса частот, Гц 40…20 000;
сопротивление нагрузки, Ом 4…16;
чувствительность на входе, мВ 80;
ток потребления, мА 500.

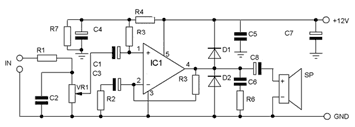

NF261**
Усилитель НЧ 8 Вт (моно, TDA2030)

 NF261

Монофонический усилитель мощности имеет хорошие эксплуатационные характеристики, он надежен и прост в сборке. Его можно использовать как в домашних условиях, так и в автомобиле. В комплект набора входит радиатор.

Применение в качестве усилительного элемента интегральной микросхемы TDA2030 позволило реализовать следующие функции:
- защита от КЗ нагрузки;
- защита от перегрева;
- усилитель имеет широкий диапазон питающих напряжений: от 9 до 15 В.
Технические характеристики
Напряжение питания: 9…15 В.
Ток в режиме покоя (при 12 В): < 35 мА.
Диапазон воспроизводимых частот: 40…20000 Гц.
Сопротивление нагрузки: 4…8 Ом.
Выходная мощность: 8 Вт.
Входная чувствительность: 300 мВ.
Размеры печатной платы: 41х51 мм.

NF261

NF262**
Усилитель НЧ 2x8 Вт (TDA2005)

NF262

Стереофонический усилитель мощности имеет хорошие эксплуатационные характеристики, он надежен и прост в сборке. Его можно использовать как в домашних условиях, так и в автомобиле. В комплект набора входит радиатор.

Применение в качестве усилительного элемента интегральной микросхемы TDA2005 позволило реализовать следующие функции:
- защита от КЗ нагрузки;
- защита от перегрева;
- защита от бросков напряжения питания в диапазоне до 40 В;
- усилитель имеет широкий диапазон питающих напряжений от 6 до 18 В.
Технические характеристики
Напряжение питания: 6…14 В.
Ток в режиме покоя: 75 мА.
Диапазон воспроизводимых частот: 40…20000 Гц.
Коэффициент нелинейных искажений: 1 %.
Сопротивление нагрузки: 2 Ом (номинальное 3,2 Ом)
Выходная мощность: 2х8 Вт.
Входная чувствительность: 300 мВ.
Коэффициент усиления, Au: 50 дБ.
Размеры печатной платы: 73х51 мм.

NF262

NF263**

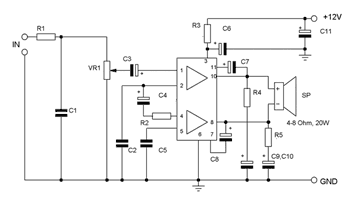

Усилитель НЧ 15 Вт (TDA2005)

 NF263

Монофонический усилитель мощности имеет хорошие эксплуатационные характеристики, он надежен в работе и прост в сборке. Его можно использовать как в домашних условиях, так и в автомобиле. В комплект набора входит радиатор.

Применение в качестве усилительного элемента интегральной микросхемы TDA2005 позволило реализовать следующие функции:
- защита от КЗ нагрузки;
- защита от перегрева;
- защита от бросков напряжения питания в диапазоне до 40 В.
Технические характеристики
Напряжение питания: 6…15 В.
Ток в режиме покоя: 60 мА.
Диапазон воспроизводимых частот: 40…20000 Гц.
Коэффициент нелинейных искажений: 1 %.
Сопротивление нагрузок: 4…8 Ом.
Выходная мощность: 15 Вт.
Входная чувствительность: 300 мВ.
Коэффициент усиления Au: 50 дБ.
Размеры печатной платы: 60х52 мм.

NF263

NF264**

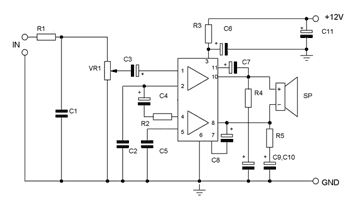

Усилитель НЧ 2x15 Вт (TDA2005)

NF264

Стереофонический усилитель мощности имеет хорошие эксплуатационные характеристики, он надежен в работе и прост в сборке. Его можно использовать как в домашних условиях, так и в автомобиле. В комплект набора входят радиаторы.

Применение в качестве усилительных элементов интегральной микросхемы TDA2005 позволило реализовать следующие функции:
- защита от КЗ нагрузки;
- защита от перегрева;
- защита от бросков напряжения питания в диапазоне до 40 В.
Технические характеристики
Напряжение питания: 6…15 В.
Ток в режиме покоя: 100 мА.
Диапазон воспроизводимых частот: 40…20000 Гц.
Коэффициент нелинейных искажений: 1 %.
Сопротивление нагрузок: 4…8 Ом.
Выходная мощность: 2х15 Вт.
Входная чувствительность: 300 мВ.
Коэффициент усиления Au: 50 дБ.
Размеры печатной платы: 120х47 мм.

NF264

NF265**
Предварительный усилитель с эквалайзером (моно)

 NF265

Предлагаемый набор позволит радиолюбителю собрать простой и надежный предварительный усилитель с возможностью раздельных регулировок тембра НЧ и ВЧ, который можно применить практически в любой звукоусиливающей аппаратуре.

Эквалайзер имеет три переменных резистора:
- регулировка нижних частот (BASS),
- регулировка высоких частот (TREBLE),
- регулятор громкости (VOLUME).
Два таких набора можно использовать в стерео-аппаратуре.
Технические характеристики
Напряжение питания: 6…15 В.
Ток покоя, не более: 5 мА.
Максимальный ток потребления: 30 мА.
Размеры печатной платы: 32х87 мм.

NF265

NF266**
Предварительный усилитель с эквалайзером (стерео)

NF266

Предлагаемый набор позволит радиолюбителю собрать простой и надежный стереофонический предварительный усилитель с возможностью раздельных регулировок тембра НЧ и ВЧ, который можно применить практически в любой звукоусиливающей аппаратуре.

Эквалайзер имеет четыре переменных резистора:
- регулировка нижних частот (BASS),
- регулировка высоких частот (TREBLE),
- сдвоенный регулятор громкости (VOLUME),
- регулятор баланса (BALANCE).
Технические характеристики
Напряжение питания: 6…15 В.
Ток покоя, не более: 5 мА.
Максимальный ток потребления: 50 мА.
Размеры печатной платы: 120х35 мм.

NF266

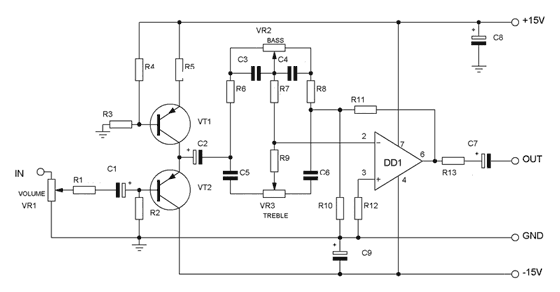

NF267**
Эквалайзер (моно)

NF267

Предлагаемый набор позволит радиолюбителю собрать простой и надежный предварительный усилитель с возможностью раздельных регулировок тембра НЧ и ВЧ, который можно применить практически в любой звукоусиливающей аппаратуре.

Эквалайзер имеет три переменных резистора:
- регулировка нижних частот (BASS)
- регулировка высоких частот (TREBLE)
- регулятор громкости (VOLUME).
Два таких набора можно использовать в стерео-аппаратуре.
Технические характеристики
Напряжение питания, двухполярное: +/- 15 В.
Ток покоя, не более: 5 мА.
Максимальный ток потребления: 30 мА.
Размеры печатной платы: 32х87 мм.

NF267

NF268**

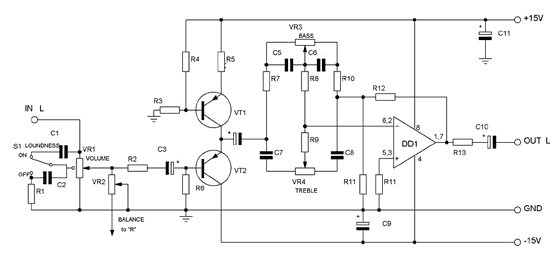

Предварительный усилитель с эквалайзером (стерео)

NF268

Предлагаемый набор позволит радиолюбителю собрать простой и надежный стереофонический предварительный усилитель с возможностью раздельных регулировок тембра НЧ и ВЧ, который можно применить практически в любой звукоусиливающей аппаратуре.

Эквалайзер имеет три переменных резистора:
- регулировка нижних частот (BASS),
- регулировка высоких частот (TREBLE),
- сдвоенный регулятор громкости (VOLUME),
- регулятор баланса (BALANCE).
Технические характеристики
Напряжение питания, двухполярное: +/-15 В.
Ток покоя, не более: 5 мА.
Максимальный ток потребления: 50 мА.
Размеры печатной платы: 155х40 мм.

NF268

NF269**

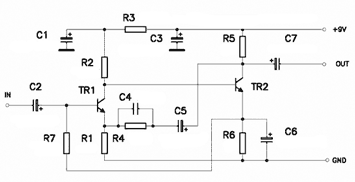

Микрофонный усилитель

NF269

Предлагаемый набор позволит радиолюбителю собрать простой микрофонный усилитель. Это устройство можно использовать совместно с микрофонами разных типов для повышения их чувствительности.

Усилитель обладает хорошими частотными характеристиками, стабилен в работе и надежен. Кроме того, микрофонный усилитель очень экономичен в работе: ток потребления не превышает 1 мА.
Технические характеристики
Напряжение питания: 9 В.
Ток покоя, не более: 1 мА.
Размеры печатной платы: 43х33 мм.

NF269

NF270**

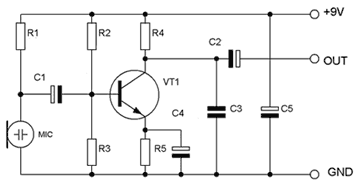

Микрофонный усилитель

NF270

Предлагаемый к сборке набор позволит радиолюбителю собрать простой высококачественный микрофонный усилитель. Размеры печатной платы очень малы, что позволяет легко разместить микрофон с усилителем в любом подходящем корпусе, размерами со спичечный коробок и меньше.

В комплект набора входит миниатюрный электретный микрофон.
Технические характеристики
Напряжение питания: 6...9 В
Ток в режиме покоя, не более: 1 мА.
Максимальный ток потребления, не более: 10 мА.
Размеры печатной платы: 39x19 мм.

NF270

NF273**

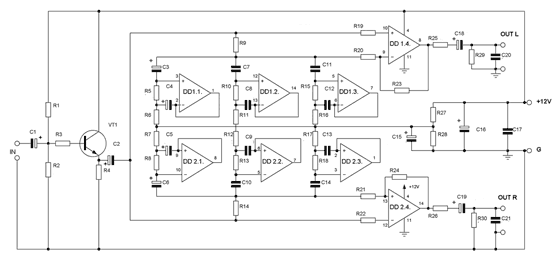

Объемный псевдостереоэффект

NF273

Предлагаемый к сборке набор позволит радиолюбителю собрать устройство, преобразующее монофонический сигнал на входе в псевдостереофонический сигнал на выходе. В результате у слушателя создается впечатление объемности и детальности звука.
Технические характеристики
Напряжение питания: +12 В.
Максимальный потребляемый ток: <40 мА.
Размеры печатной платы: 69x69 мм.

NF273

NF274**

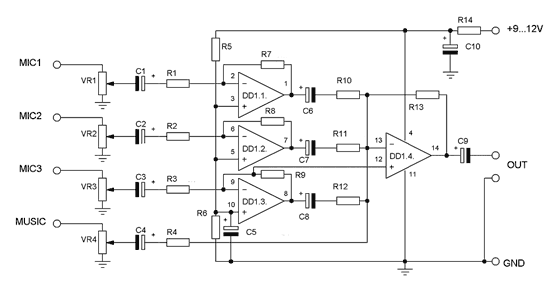

Микрофонный микшер

NF274

Предлагаемый набор позволит радиолюбителю собрать простой и надежный трехканальный предварительный микрофонный усилитель. Сигнал каждого из трех микрофонов усиливается собственным каскадом операционного усилителя. Возможна регулировка уровня от каждого из микрофонов.

Дополнительно в устройстве предусмотрены входы "MUSIC", к которым можно подключить линейный выход аудиоаппаратуры с музыкальной трансляцией. Таким образом, сигналы с микрофонов можно "накладывать" на фоновую музыку, как это делается в профессиональных студиях звукозаписи.
Технические характеристики
Напряжение питания: 9…12 В.
Ток покоя, не более: 1 мА.
Максимальный ток потребления: 50 мА.
Размеры печатной платы: 76х55 мм.

NF274

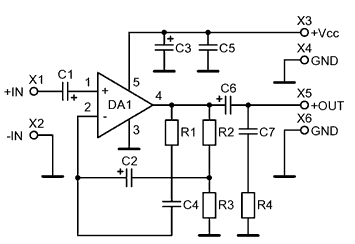

NK014 **
Усилитель НЧ 12 Вт (TDA2003, авто)

 NK014

Предлагаемый набор позволяет собрать простой и надежный автомобильный усилитель НЧ, обладающий минимальными коэффициентом нелинейных искажений и уровнем собственных шумов. Его можно использовать как в авто-аудиотехнике, так и в бытовой радиоаппаратуре.

Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки. Размеры печатной платы 58x25 мм.
Технические характеристики:
напряжение питания, В 8…18, типовое 14,4;
пиковое значение выходного тока, А 3,5;
ток в режиме покоя, мА 50;
Максимальная выходная мощность, Вт
Uп = 14,4 В, Rн = 1,6 Ом, КГ = 10%, F = 1 кГц 12;
Коэффициент гармоник, %
Rн = 4/2 Ом, Pвых = 1…10 Вт, F = 1 кГц 0,15;
коэффициент усиления по напряжению Au, дБ 40;
входное сопротивление, кОм 150;
диапазон воспроизводимых частот, Гц 40…15000;
сопротивление нагрузки, Ом 2 … 8.



NM2037 **

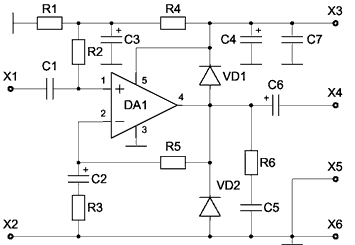

Усилитель НЧ 18 Вт (TDA2030A)

 NM2037

Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе вашего музыкального аудиокомплекса. Размеры печатной платы 53x33 мм.
Технические характеристики:
напряжение питания, В 12…44;
пиковое значение выходного тока, А 3,5;
ток в режиме покоя, мА 50;
долговременная выходная мощность, Вт 18;
коэффициент усиления по напряжению Au, дБ 26;
входное сопротивление, кОм 100;
диапазон воспроизводимых частот, Гц 20 … 25000.



BM2037 Усилитель НЧ 18 Вт (TDA2030A) (блок)

 BM2037

Предлагаемый блок представляет готовый блок: простой и надежный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.







NM2041 **
Усилитель НЧ 22 Вт (TDA1516BQ/TDA1518BQ, авто)

 NM2041

Основное назначение автомобильного усилителя НЧ - установка в вашей автомагнитоле вместо старого усилителя НЧ для повышения ее выходной мощности. Благодаря использованию мостовой схемы включения усилитель развивает мощность до 22 Вт при нагрузке 4 Ом.

Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки. Размеры печатной платы 48x20 мм.
Технические характеристики:
напряжение питания, В 6…18, типовое 14,4;
пиковое значение выходного тока, А 4;
ток в режиме покоя, мА 30;
долговременная выходная мощность, Вт 22 Вт;
коэффициент усиления по напряжению Au, дБ 46;
входное сопротивление, кОм 30;
диапазон воспроизводимых частот, Гц 20 … 20000.

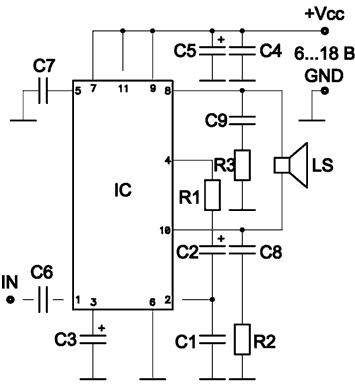

NK057 **
Усилитель НЧ 22 Вт (TDA2005, мост)

 NK057

Усилитель мощности имеет хорошие эксплуатационные характеристики, он надежен и прост в сборке. Его можно использовать как в домашних условиях, так и в автомобиле.

Применение в качестве усилительного элемента интегральной микросхемы TDA2005 позволило реализовать защиту от КЗ нагрузки, защиту от перегрева, защиту от бросков напряжения питания в диапазоне до 40 В. Размеры печатной платы 34х28 мм.
Технические характеристики:
напряжение питания, В 6…18;
пиковое значение выходного тока, А 3;
ток в режиме покоя, мА 75;
диапазон воспроизводимых частот, Гц 40…20000;
коэффициент нелинейных искажений, % 1;
сопротивление нагрузки, Ом 2 (номинальное 3,2);
выходная мощность, Вт 22;
входная чувствительность, мВ 300;
коэффициент усиления Au, дБ 50.



BM057
Усилитель НЧ 22 Вт (TDA2005, мост) с радиатором (блок)

 BM057

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Достаточно подключить к блоку питание, внешнюю динамическую головку и подать на вход звуковой сигнал - и Ваш усилитель готов!








NM2036 **

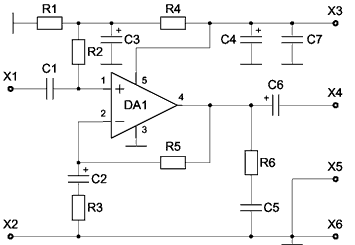

Усилитель НЧ 32 Вт (TDA2050, Hi-Fi)

 NM2036

Устройство обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов, малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе вашего музыкального аудиокомплекса. Размеры печатной платы 53x33 мм.
Технические характеристики:
напряжение питания, В 10…50;
пиковое значение выходного тока, А 5;
ток в режиме покоя, мА 30…55;
долговременная выходная мощность, Вт 32;
коэффициент усиления по напряжению Au, дБ 30;
входное сопротивление, кОм 22;
диапазон воспроизводимых частот, Гц 20 … 25000.



BM2036
Усилитель НЧ 32 Вт (TDA2050, Hi-Fi), (блок)

 BM2036

Предлагаемый блок представляет собой простой и надежный мощный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.

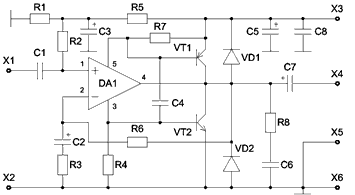

NM2038 **
Усилитель НЧ 44 Вт (TDA2030A+BD907/908, Hi-Fi)

 NM2038

Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе вашего музыкального аудиокомплекса. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера. Размеры печатной платы 56x46 мм.
Технические характеристики:
напряжение питания, В 12…44, типовое 36;
ток в режиме покоя, мА 50;
долговременная выходная мощность, Вт 44 Вт;
коэффициент усиления по напряжению Au, дБ 20;
входное сопротивление, кОм 56;
входная чувствительность, мВ 890;
диапазон воспроизводимых частот, Гц 20 … 25000.



NM2035 **

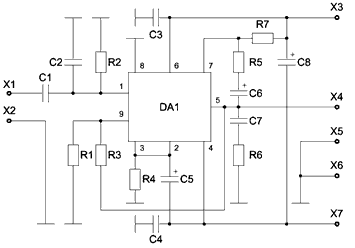

Усилитель НЧ 50 Вт (TDA1514, Hi-Fi)

 NM2035

Устройство обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов, малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе вашего музыкального аудиокомплекса. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера. Размеры печатной платы 46x32 мм.
Технические характеристики:
напряжение питания, В двуполярное, ±10 … ±30 ;
пиковое значение выходного тока, А 8;
ток в режиме покоя, мА 60;
долговременная выходная мощность, Вт 50 Вт;
коэффициент усиления по напряжению Au, дБ 30;
входное сопротивление, кОм 20;
диапазон воспроизводимых частот, Гц 20 … 25000.

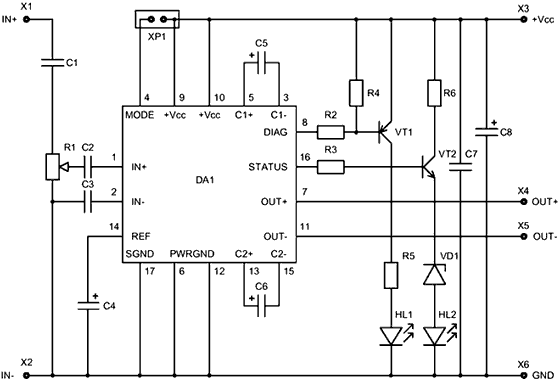

NM2034 **
Усилитель НЧ 70 Вт (TDA1562, авто)

 NM2034

Простой и надежный мощный малогабаритный усилитель НЧ, работающий в классе H (с вольтдобавкой), обеспечивает выходную мощность 70 Вт на нагрузке 4 Ом при питании от однополярного источника напряжением 14,4 В. УНЧ можно использовать в составе вашего музыкального аудиокомплекса.

Основное его назначение - установка в автомобиле для повышения выходной мощности автомагнитолы. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера. Усилитель выполнен на интегральной микросхеме TDA1562. Микросхема имеет балансный вход, что полностью решает проблему наводок при подключении к автомагнитоле. Размеры печатной платы 67х37 мм. Радиатор в комплект не входит!
Технические характеристики:
напряжение питания, В 14,4 (18 max);
максимальная выходная мощность, Вт 70;
номинальное сопротивление нагрузки, Ом 4;
диапазон воспроизводимых частот, Гц 20…20000;
коэффициент усиления по напряжению Au, дБ 26.



ВM2034 (блок)
Усилитель НЧ 70 Вт (TDA1562, авто)

BM2034

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Является полным аналогом NM2034, но не требует сборки. Радиатор в комплект не входит!

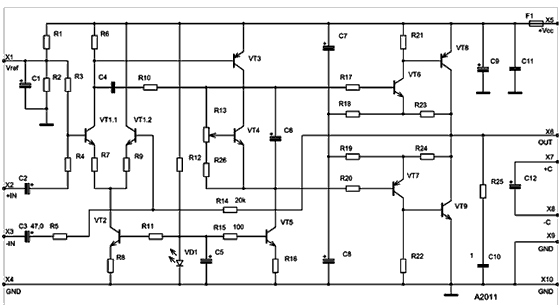

NM2011 ***
Усилитель НЧ 80 Вт

 NM2011

Из набора можно собрать высококачественный усилитель НЧ. Отличные технические характеристики и возможность работы в мостовом режиме двух устройств позволят применить его в домашнем музыкальном комплексе. К особенностям набора следует отнести широкий диапазон допустимых питающих напряжений и высокий коэффициент использования напряжения питания. В комплект набора входит радиатор площадью 200 см2, типа И-110-М2. Размеры печатной платы 45х100 мм.
Технические характеристики:
напряжение питания, В 5…40;
выходная мощность, Вт 1…85;
полоса частот, Гц 20…100 000;
сопротивление нагрузки, Ом >2;
коэффициент усиления 20;
входное сопротивление:
- по неинвертирующему входу (+IN), кОм 10;
- по инвертирующему входу (-IN), кОм 1,0;
выходное сопротивление, Ом <0,1;
коэффициент гармоник, % <0,1;
коэффициент использования
напряжения питания, % до 95.

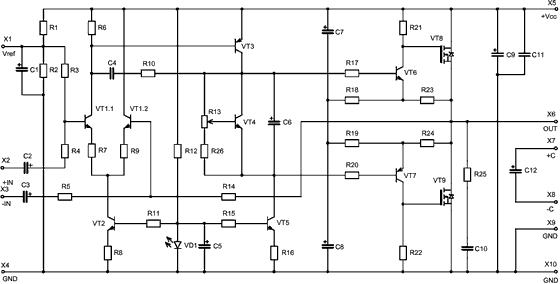

NM2011 MOSFET ***
Усилитель НЧ 80 Вт

 NM2011_MOSFET

Из набора можно собрать высококачественный усилитель НЧ с полевыми транзисторами на выходе. Отличные технические характеристики и возможность работы в мостовом режиме двух модулей позволят применить его в домашнем музыкальном комплексе. К особенностям набора следует отнести широкий диапазон допустимых питающих напряжений и высокий коэффициент использования напряжения питания. В комплект набора входит радиатор площадью 200 см2, типа И-110-М2. Размеры печатной платы 45х100 мм.
Технические характеристики:
напряжение питания, В 15…40;
выходная мощность, Вт 1…85;
полоса частот, Гц 20…100 000;
сопротивление нагрузки, Ом >3;
коэффициент усиления 20;
входное сопротивление:
- по неинвертирующему входу (+IN), кОм 10;
- по инвертирующему входу (-IN), кОм 1,0;
выходное сопротивление, Ом <0,1;
коэффициент гармоник, % <0,1;
коэффициент использования
напряжения питания, % до 95.



NM2012 ***
Усилитель НЧ 80 Вт

 NM2012

Полный аналог усилителя NM2011, отличие состоит в возможности крепления устройства к шасси усилителя. В комплект набора радиатор не входит.

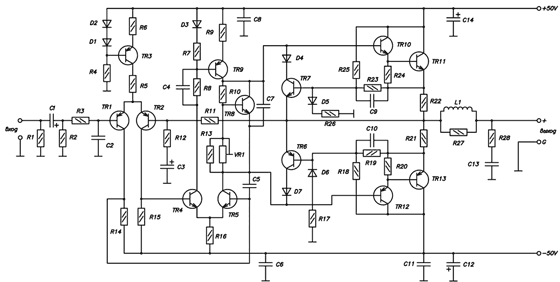

NF406 ***
Усилитель НЧ 100 Вт

 NF406

Предлагаемый набор позволит радиолюбителю собрать мощный, высококачественный усилитель класса АВ с широким диапазоном питающих напряжений. Отличные технические характеристики позволяют применить его в домашнем музыкальном комплексе. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.

Технические характеристики:
напряжение питания: ±36…±50 В (двуполярное);
выходная мощность: 100 Вт;
полоса частот: 10…100000 Гц;
сопротивление нагрузки: 8 Ом;
коэффициент усиления: 20;
входное сопротивление: 20 кОм;
коэффициент гармоник: 0,02 %;
минимальный размах амплитуды входного сигнала (rms): 1 В;
класс усилителя: АВ;
размеры печатной платы: 149х62 мм.

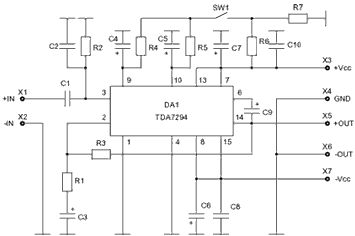

NM2033 **
Усилитель НЧ 100 Вт (TDA7294)

 NM2033

Предлагаемый набор позволит радиолюбителю собрать простой и надежный малогабаритный усилитель НЧ (класса АВ) с широким диапазоном питающих напряжений и сопротивлений нагрузки. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера. Усилитель выполнен на интегральной микросхеме TDA7294. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10 А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления. Размеры печатной платы 43х33 мм.
Технические характеристики:
напряжение питания, В двуполярное, ±10 … ±40;
максимальная выходная мощность, Вт 100;
диапазон воспроизводимых частот, Гц 20…20000;
коэффициент усиления по напряжению Au, дБ 30.



ВM2033 (блок)
Усилитель НЧ 100 Вт (TDA7294)

BM2033

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Является полным аналогом NM2033, но не требует сборки.

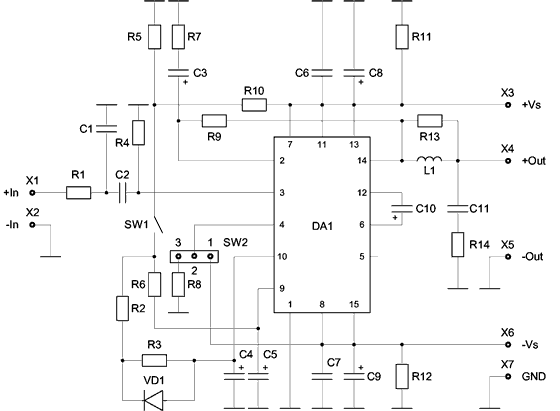

NM2042 **
Усилитель НЧ 140 Вт (TDA7293, Hi-Fi)

 NM2042

УНЧ обладает малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений и сопротивлений нагрузки. Его можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе вашего музыкального аудиокомплекса. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера. Размеры печатной платы 47x55 мм.
Технические характеристики:
напряжение питания, В двуполярное, ±12 … ±50;
пиковое значение выходного тока, А 10;
ток в режиме покоя, мА 30;
ток в режиме MUTE/ST-BY, мА 0,5
выходная мощность, Вт 140;
коэффициент усиления Au, дБ 30;
диапазон воспроизводимых частот, Гц 20 … 20000;
входное сопротивление, кОм 22.



ВM2042 (блок)
Усилитель НЧ 140 Вт (TDA7293, Hi-Fi)

 BM2042

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Является полным аналогом NM2042, но не требует сборки.

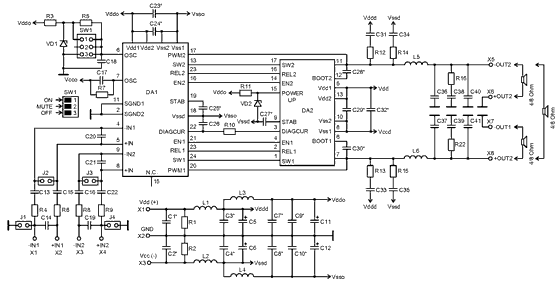

NM2045 ***
Усилитель НЧ 140 Вт или 2х80 Вт (D-класс, TDA8929+TDA8927)

 NM2045

Предлагаемый набор позволяет собрать надежный мощный усилитель НЧ работающий в классе D (с ШИМ модуляцией несущей воспроизводимой фонограммой). Усилитель может работать как в стереофоническом режиме, обеспечивая выходную мощность 80 Вт в каждом из двух каналов, так и в мостовом - при этом на нагрузке максимальная мощность составит 140 Вт. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера. Размеры печатной платы 62x73 мм.
Технические характеристики:
напряжение питания (двуполярное), В ±15 … 30,
типовое ±25;
пиковое значение выходного тока, А 8;
ток в режиме покоя, мА 50;
ток в режиме ST-BY, мА 0,5.
Максимальная выходная мощность (стерео), Вт
Кг = 0.5%, Uп = ±27, Rн = 4 Ом 65;
Кг = 10%, Uп = ±27, Rн = 4 Ом 80;
Максимальная выходная мощность (мост), Вт
Кг = 0.5%, Uп = ±25, Rн = 8 Ом 120;
Кг = 10%, Uп = ±25, Rн = 8 Ом 140;
коэффициент усиления Au, дБ 30 (стерео);
36 (мост);
КПД, % 94;
диапазон воспроизводимых частот, Гц 20 … 20000.

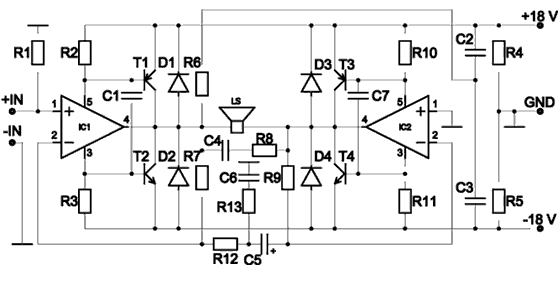

NK140 ***
Усилитель НЧ 200 Вт (TDA2030, мост)

 NK140

Мощный одноканальный низкочастотный усилитель высшего класса предназначен для использования в Hi-Fi-аудиосистемах. Для обеспечения теплового режима транзисторов и микросхем необходимо использовать два охлаждающих радиатора размером не менее 200х100х40 мм (в комплект набора не входят). Размеры печатной платы 56х51 мм.
Технические характеристики:
напряжение питания, В ±14…18;
максимальная выходная мощность, Вт 200;
диапазон частот, Гц 20…20 000;
входное напряжение, мВ 500;
ток потребления, А 5;
сопротивление нагрузки, Ом 4…16.

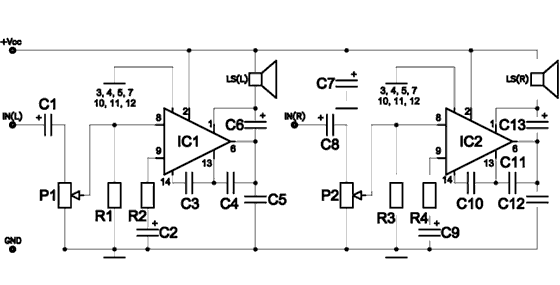

NK040 **
Усилитель НЧ 2х2,5 Вт

 NK040

Стереофонический усилитель низкой частоты, обладающий хорошими эксплуатационными характеристиками, особенно полезен для использования в переносной малогабаритной радиоаппаратуре. Он найдет применение при модернизации и ремонте магнитофонов и УКВ-радиоприемников. Размеры печатной платы 54х44 мм.
Технические характеристики:
максимальная выходная мощность, Вт 2х2,5;
диапазон воспроизводимых частот, Гц 20…20000;
сопротивление нагрузки, Ом 8…16;
входное напряжение, мВ 100;
напряжение питания, В 6…12.

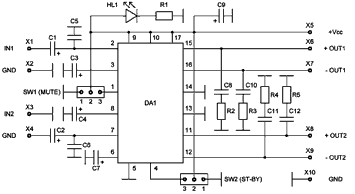

NM2044 **
Усилитель НЧ 2x22 Вт (TA8210AH/AL, авто)

 NM2044

Предлагаемый набор позволит радиолюбителю собрать простой и надежный автомобильный усилитель НЧ, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Основное его назначение - установка в вашей автомагнитоле, вместо старого усилителя НЧ, для повышения ее выходной мощности или для проведения мероприятий на открытом воздухе с использованием аккумуляторной батареи 12 В в качестве основного источника питания аппаратуры. Благодаря использованию мостовой схемы включения усилитель развивает мощность до 22 Вт на нагрузке 4 Ом в каждом из двух каналов. Размеры печатной платы 65x27 мм.
Технические характеристики:
напряжение питания, В 6…18, типовое 14,4;
пиковое значение выходного тока, А 9;
ток в режиме покоя, мА 120;
максимальная выходная мощность, Вт 2х22 Вт;
коэффициент усиления по напряжению Au, дБ 50;
входное сопротивление, кОм 30;
диапазон воспроизводимых частот, Гц 20 … 20000.

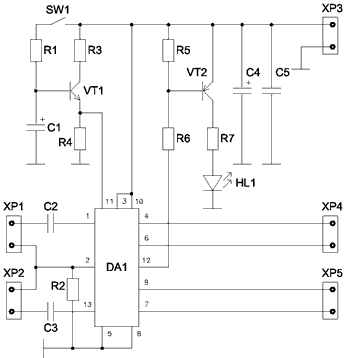

NM2039 **
Усилитель 2х40 Вт (TDA8560Q/TDA8563Q)

 NM2039

Основное назначение данного усилителя - установка в вашей автомагнитоле, вместо старого усилителя НЧ, для повышения ее выходной мощности. Благодаря использованию мостовой схемы включения усилитель развивает мощность до 40 Вт на нагрузке 2 Ом в каждом из двух каналов. Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки. Размеры печатной платы 83x24 мм.
Технические характеристики:
напряжение питания, В 6…18, типовое 14,4;
пиковое значение выходного тока, А 7,5;
ток в режиме покоя, мА 120;
долговременная выходная мощность, Вт 2х40 Вт;
коэффициент усиления по напряжению Au, дБ 40;
входное сопротивление, кОм 30;
входная чувствительность, мВ 100;
диапазон воспроизводимых частот, Гц 20 … 20000.



ВM2039 (блок)
Усилитель 2х40 Вт (TDA8560Q/TDA8563Q)

BM2039

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Является полным аналогом NM2039, но не требует сборки.

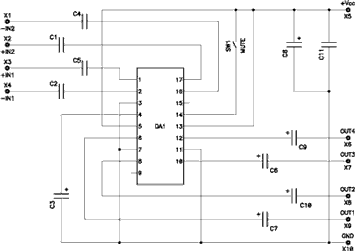

NM2021 **
Усилитель НЧ 4х11 Вт/2х22 Вт (TDA1554)

 NM2021

Данный набор позволит радиолюбителю собрать простой и надежный усилитель НЧ, обладающий малыми габаритами и широким диапазоном питающих напряжений. УНЧ воспроизводит частоты 45 Гц…20 кГц при коэффициенте нелинейных искажений 0,1%. Области применения данного УНЧ крайне разнообразны. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе вашего музыкального комплекса. Выбор выходной мощности и числа каналов осуществляется самим радиолюбителем, поскольку элементная база обеспечивает работу как одного, так и другого варианта. Размеры печатной платы 45x60 мм.
Технические характеристики:
напряжение питания, В 6…15;
пиковое значение выходного тока, А 4;
ток в режиме mute/stand-by, мкА 100;
диапазон воспроизводимых частот, Гц 45…20 000;
коэффициент нелинейных искажений, % 0,1;
сопротивление нагрузки, Ом 2,
(номинальное 4 Ом).
Стандартный режим (4х11 Вт):
выходная мощность, Вт 11;
входное сопротивление, кОм 60;
коэффициент усиления Au, дБ 20.
Мостовое включение(2х22 Вт):
выходная мощность, Вт 22;
входное сопротивление, кОм 30;
коэффициент усиления Au, дБ 26.

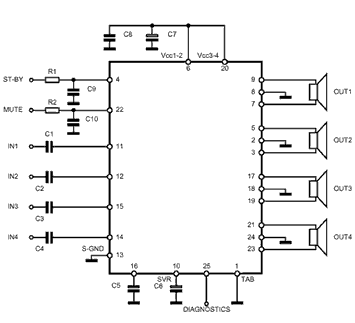

NM2031 **
Усилитель НЧ 4х30 Вт (TDA7385, авто)

 NM2031

Из этого набора можно собрать простой и надежный малогабаритный усилитель НЧ с широким диапазоном питающих напряжений. Выбор выходной мощности и числа каналов осуществляется самим радиолюбителем, поскольку элементная база обеспечивает работу как одного, так и другого варианта. Основное его назначение - это установка в вашей автомагнитоле вместо старого усилителя НЧ для повышения ее выходной мощности. Размеры печатной платы 45x40 мм.
Технические характеристики:
напряжение питания, В 6…18;
пиковое значение выходного тока, А 4,5…5,5;
ток в режиме mute/stand-by, мкА 100;
диапазон воспроизводимых частот, Гц 20…75 000;
коэффициент нелинейных искажений, % 1 (max 10);
сопротивление нагрузки, Ом 2 (номинальное 4 Ом);
выходная мощность, Вт 4х30;
входное сопротивление, кОм 100;
коэффициент усиления Au, дБ 26.



NM2032 **
Усилитель НЧ 4х40 Вт (TDA7386, авто)

 NM2032

Аналог усилителя NM2031 на микросхеме TDA7386. Отличие заключается в выходной мощности усилителя. Размеры печатной платы 45x40 мм.
Технические характеристики:
напряжение питания, В 6…18;
пиковое значение выходного тока, А 4,5…5,5;
ток в режиме mute/stand-by, мкА 100;
диапазон воспроизводимых частот, Гц 20…75 000;
коэффициент нелинейных искажений, % 1 ( max 10);
сопротивление нагрузки, Ом 2
(номинальное 4);
выходная мощность, Вт 4х40;
входное сопротивление, кОм 100;
коэффициент усиления Au, дБ 26.



ВM2032 (блок)
Усилитель НЧ 4х40 Вт (TDA7386, авто)

BM2032

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил - подключил. Является полным аналогом NM2032, но не требует сборки.

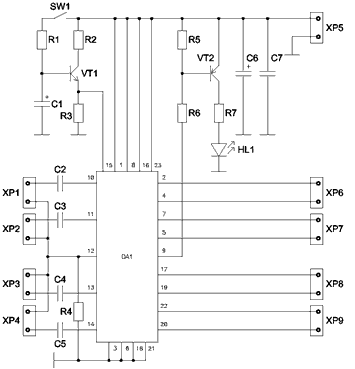

NM2040 **
Усилитель НЧ 4X40 Вт (TDA8571J, авто)

 NM2040

Основное назначение автомобильного усилителя НЧ - установка в вашей автомагнитоле, вместо старого усилителя НЧ, для повышения ее выходной мощности. Благодаря использованию мостовой схемы включения усилитель развивает мощность до 40 Вт на нагрузке 4 Ом в каждом из четырех каналов. Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки. Размеры печатной платы 97x32 мм.
Технические характеристики:
напряжение питания, В 6…18, типовое 14,4;
пиковое значение выходного тока, А 7,5;
ток в режиме покоя, мА 200;
долговременная выходная мощность, Вт 4х40;
коэффициент усиления по напряжению Au, дБ 34;
входное сопротивление, кОм 30;
входная чувствительность, мВ 500;
диапазон воспроизводимых частот, Гц 20 … 20000.

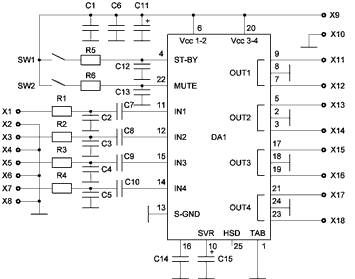

NM2043 **
Усилитель НЧ 4х77 Вт (TDA7560, авто)

 NM2043

Предлагаемый набор обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Основное назначение этого набора - установка в вашей автомагнитоле, вместо старого усилителя НЧ, для повышения ее выходной мощности или для проведения мероприятий на открытом воздухе с использованием аккумуляторной батареи 12 В в качестве основного источника питания аппаратуры.

Благодаря использованию мостовой схемы включения усилитель развивает мощность до 80 Вт на нагрузке 2 Ом в каждом из четырех каналов. Особенностью усилителя является использование полевых транзисторов в выходных каскадах. Размеры печатной платы 51x50 мм.
Технические характеристики:
напряжение питания, В 6…18, типовое 14,4;
пиковое значение выходного тока, А 10;
ток в режиме покоя, мА 200;
максимальная выходная мощность, Вт 4х77;
коэффициент усиления по напряжению Au, дБ 26;
входное сопротивление, кОм 100;
диапазон воспроизводимых частот, Гц 20 … 20000.

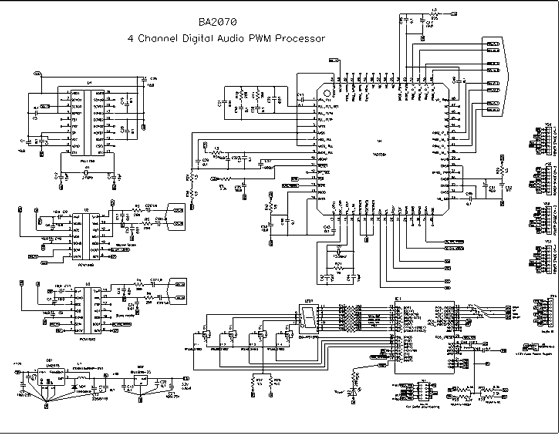

BM2070 (блок) Цифровой процессор сигналов усилителя D-класса

Предлагаемый устройство в собранном виде позволяет реализовать принцип: купил - подключил. Использование процессора сигналов совместно с блоком BM2071 дает возможность сконструировать четырехканальный Hi-Fi усилитель звукового сигнала D-класса с выходной мощностью до 315Вт на канал. Процессор сигналов является неотъемлемой частью усилителя мощности, количество каналов и мощность которого определяется потребностями пользователя и зависит от числа подключенных оконечных силовых модулей (не более четырех) и их характеристик. Высокий КПД конечного устройства, достигающий 96%, способствует низкому тепловыделению и компактности усилителя. Особенностью предлагаемого процессора является использование в промежуточных преобразованиях предварительно оцифрованного исходного звукового сигнала. Цифровая обработка позволяет избежать появления дополнительного шума, фона, искажений, свойственных каскадам обычного аналогового усилителя. Кнопочное управление совместно с цифровым индикатором реализуют удобство и комфортность использования основных режимов работы процессора: регулировка громкости, режим "MUTE", управление защитой. Функция запоминания установленного уровня громкости усилителя позволяет избежать повторной настройки при отключении/включении питания BM2070. Режим контроля и управления защитой от перегрузок, подключенных оконечных модулей BA2070, предопределяет высокую надежность и отказоустойчивость усилителя.
Комплект поставки
Печатная плата с установленными компонентами 1
Инструкция 1
Упаковка 1
Технические характеристики
Количество каналов 4
Диапазон регулировки громкости, Дб -100..+17
Напряжение питания стабилизированное, В +12
Номинальное входное напряжение, В 1
Номинальный уровень выходных ШИМ-сигналов(PWM_P, PWM_N), В 3,3
Уровень входных/выходных логических сигналов управления, В (OTW,SD,RESET -TTL совместимые) 5
Частота дискретизации входного сигнала, кГц 96
Частота ШИМ (PWM), кГц 384
Соотношение сигнал/шум, Дб. -99
Общие гармонические искажения + шум, Дб. -93
Ток потребления в ждущем режиме не более, мА 10
Габаритные размеры печатной платы, мм 38x113

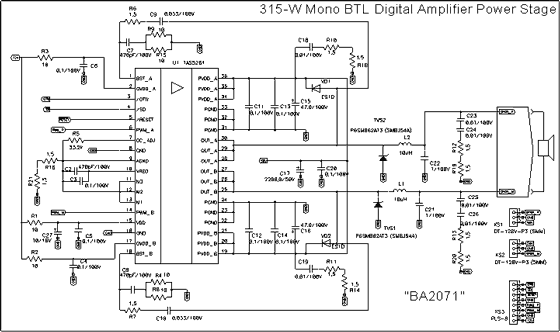

BM2071 (блок) Цифровой усилитель D-класса мощностью 315 Вт

Предлагаемый усилитель в собранном виде позволяет реализовать принцип: купил - подключил. Особенностью работы предлагаемого усилителя мощности является использование в качестве входного сигнала уже ШИМ-кодированный звук. Данная технология раздельного кодирования позволяет достичь огромной мощности при очень высоком качестве звука. Питание усилителя однополярное.
Так, например, совместно с MasterKit BM2071, можно использовать процессор-модулятор BM2070, поддерживающим 4 независимых канала с аналоговыми входами. Связка блоков BM2070 и нескольких BM2071 позволит радиолюбителю без особых трудностей в течение короткого времени изготовить высококачественный "Hi-Fi" усилитель "D"-класса. Не смотря на высокую выходную мощность, устройство имеет малые габариты и массу. Высокий КПД, достигающий 96%, способствует чрезвычайно низкому тепловыделению, сводя на нет необходимость в применении громоздких радиаторов. Многофункциональная интегрированная система защиты от перегрузок предопределяет высокую надежность и отказоустойчивость этого устройства. Широкий диапазон допустимого однополярного напряжения питания усилителя делает его доступным для использования в различных целях - начиная от построения автомобильного высококачественного усилителя и заканчивая стационарным усилителем для систем цифровых домашних кинотеатров.
Комплект поставки
Печатная плата с установленными компонентами и радиатором 1
Гибкий шлейф 1
Инструкция 1
Упаковка 1
Технические характеристики
Напряжение питания цепи "+50В", В +(5..50)
Напряжение питания цепи "+12В", В (поступает из процессорного блока) +12
Выходная мощность, Вт 125 (Rнаг=8Ом, КНИ<0.09%)
220 (Rнаг=6Ом, КНИ<10%)
235 (Rнаг=4Ом, КНИ<0.15%)
315 (Rнаг=4Ом, КНИ<10%)
Соотношение сигнал/шум, Дб 110
Номинальный (максимальный) уровень входных/выходных логических сигналов управления , В (OTW,SD,RESET -TTL совместимые ) 3,3(5)
Номинальный уровень входного ШИМ сигнала, В (PWM_P, PWM_N) 3,3
Частота ШИМ (PWM), кГц 192..384
Сопротивление нагрузки, Ом 4..16
Ток потребления в ждущем режиме не более, мА 10
Габаритные размеры печатной платы, мм 38x113
В собранном виде устройство подключается к ШИМ -процессору. Блок BM2071 рекомендуется использовать совместно с процессором сигналов BM2071. так же можно использовать BM2071 совместно с другими модуляторами, частота ШИМ которых порядка 400кГц, однако гарантия на блоки при использовании совместно не рекомендованными устройствами не распространяется.
В качестве входных ШИМ-сигналов усилителя используются выводы PWM_P и PWM_N (XS3.5 и XS3.6).
Сигнал OTW принимает "нулевое" при перегреве усилителя, а SD при отсутствии ШИМ на входе или срабатывании защиты.
Вход сброса "RESET" XS3.3 (активный ноль) в момент включения устройства желательно удерживать в активном состоянии во избежание появления щелчков на выходе усилителя. Так же этот сигнал сбрасывает возникшие сигналы OTW и SD. Обработку всех этих состояний BM2070 осуществляет автоматически.



BM2043
Усилитель НЧ 4 х 77 Вт (TDA7560)

 BM2043

Предлагаемое устройство принадлежит к блокам и отражает принцип: купил - подключил!

Это простой и надежный автомобильный усилитель низкой частоты, обладающий минимальными коэффициентом нелинейных искажений и уровнем собственных шумов. Особенностью усилителя является использование полевых транзисторов в выходных каскадах.








Наверх На главную страницу E-Mail




Copyright © 2001-2007 «МАСТЕР КИТ»
Дизайн - WCA Design Studio
